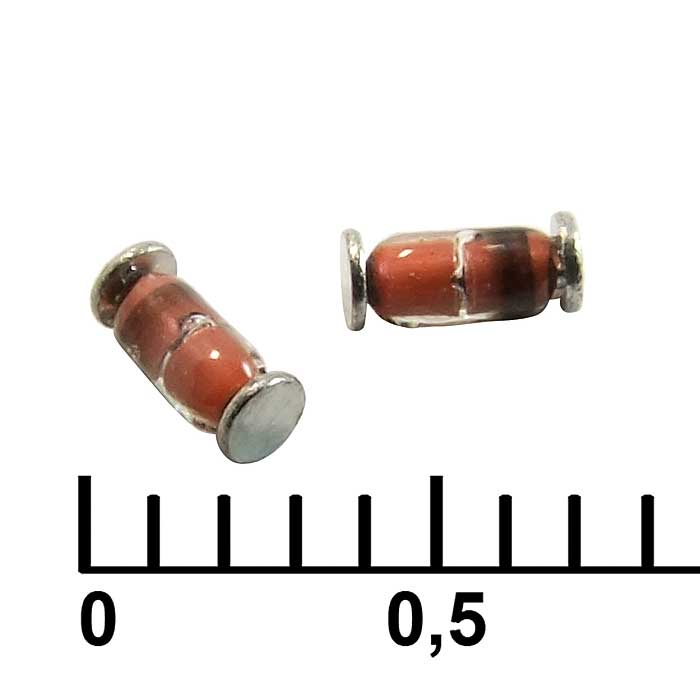

Диод выводной LL4148 SOD80
У поставщика
У поставщиков
114 705 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:70 912 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,62 |
| от 2 275 | 1,29 |
| от 3 850 | 1,12 |
| от 6 325 | 0,97 |
| от 10 575 | 0,88 |
Склад 13
В наличии:43 793 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 314 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,21 |
| от 1 293 | 1,78 |
| от 2 500 | 1,45 |
| от 7 500 | 1,22 |
| от 12 500 | 1,09 |
Описание
Диод LL4148 от MIC — это быстродействующий SMD-диод в корпусе SOD-80 (miniMELF). Обратное напряжение до 75 В, прямой ток до 200 мА, время восстановления всего 4 нс. Применяется в высокочастотных цепях, импульсных блоках питания и бытовой электронике.
Технические характеристики
| Вес | 0.05 |
| В упаковке | 39*39*25/140000 |
| Корпус | SOD-80 (miniMELF) |
| Тип монтажа | SMD |
| Размеры | Длина корпуса: 3.70mm; Диаметр корпуса: 1.60mm; Диаметр вывода: 0.47mm; Mounting pad width: 2.00mm; Mounting pad length: 2.50mm |
| Ёмкость | 4 пФ |
| Описание | Small Signal Fast Switching Diodes |
| Артикул | LL4148 |
| Прямое напряжение | 1 В |
| Обратный ток | 25nA |
| Обратное напряжение | 75 В |
| Напряжение пробоя | 100V |
| Емкость диода | 4pF |
| Рассеиваемая мощность | 500 мВт |
| Reverse current 75v | 5µA |
| Темп. перехода | 175 ℃ |
| Макс. обратное напряжение | 100 В |
| Время обратного восстановления | 4 нс |
| Средний прямой ток | 150mA |
| Reverse recovery time 2 | 4ns |
| Прямое напряжение | IF=50mA |
| Обратное пробивное напряжение | 100 В |
| Reverse current condition | VR=20V |
| Reverse current high temp | 50µA |
| Диап. темп. хр. | -65 to +175 ℃ |
| Непрерывный прямой ток | 300mA |
| Ток утечки при VR=20В | 25 нА |
| Ток утечки при VR=75В | 5 мкА |
| Имп. прямой ток | 2A |
| Breakdown voltage condition | IR=100µA, tp/T=0.01, tp=0.3ms |
| Diode capacitance condition | VR=0, f=1MHz, VHF=50mV |
| Макс. температура перехода | 175°C |
| Reverse current 75v condition | VR=75V |
| Подъем напряжения при включении | 2.5 В |
| Повторяющийся пиковый прямой ток | 500mA |
| Повторяющееся импульсное обратное напряжение | 100V |
| Reverse recovery time condition | IF=IR=10mA, ir=1mA |
| Средний выпрямленный прямой ток | 200 мА |
| Reverse recovery time 2 condition | IF=10mA, VR=6V, ir=0.1×IR, RL=100Ω |
| Ток утечки при VR=20В, Tj=150°C | 50 мкА |
| Reverse current high temp condition | VR=20V, Tj=150°C |
| Термосопротивление переход-среда | 300°C/W |
| Неповтор. импульсный прямой ток 1 с | 0.5 А |
| Неповторяющийся пиковый прямой ток при t=1 мс | 1 А |
| Неповторяющийся пиковый прямой ток при t=1 мкс | 4 А |
