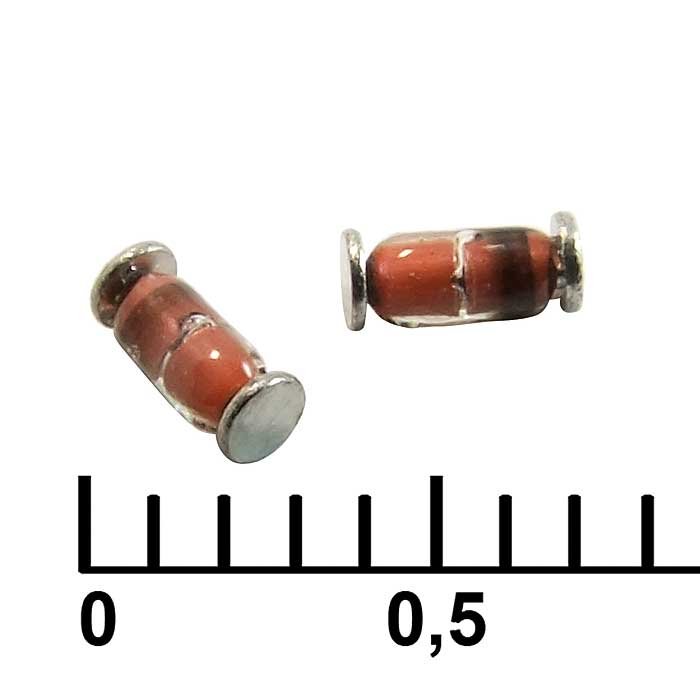

Диод SMD LL4148
У поставщика
У поставщиков
1 139 908 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:851 547 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,40 |
| от 2 500 | 0,70 |
| от 7 500 | 0,54 |
| от 12 500 | 0,47 |
| от 20 000 | 0,41 |
Склад 13
В наличии:188 361 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 780 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,89 |
| от 5 000 | 0,69 |
| от 7 500 | 0,56 |
| от 15 000 | 0,47 |
| от 30 000 | 0,43 |
Склад 12
В наличии:100 000 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 25000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,04 |
| от 2 500 | 0,63 |
| от 25 000 | 0,59 |
Описание
Диод SMD LL4148 от HOTTECH — быстродействующий переключательный диод в корпусе SOD-80 (miniMELF). Выдерживает обратное напряжение до 75 В и прямой ток до 200 мА, время восстановления составляет всего 4 нс. Применяется в высокочастотных цепях, импульсных блоках питания и бытовой электронике.
Технические характеристики
| Тип | silicon epitaxial fast switching diode |
| Вес | 0.031 grams |
| В упаковке | 39*39*25/140000 |
| Корпус | SOD-80 (miniMELF) |
| Тип монтажа | SMD |
| Полярность | cathode indicated by color band |
| Компонент | LL4148 |
| Размеры | 1.0±5.1φ mm (LL-34/SOD-80) |
| Длина корпуса | 3.5mm |
| Ёмкость | 4pF |
| Описание | Fast switching diode, silicon epitaxial, glass encapsulated |
| Диаметр корпуса | 1.6mm |
| Материал корпуса | glass |
| Диаметр вывода | 0.4±0.1mm |
| Прямое напряжение | 1.0V at 10mA |
| Обратное напряжение | 75V |
| Рассеиваемая мощность | 500mW |
| Тип диода | импульсный диод |
| Leakage current 20v | 25nA |
| Leakage current 75v | 5µA |
| Темп. перехода | 175°C |
| Макс. обратное напряжение | 100V |
| Время обратного восстановления | 4.0ns |
| Leakage current vr 20v | 25nA |
| Leakage current vr 75v | 5uA |
| Voltage rise switching | 2.5V |
| Leakage current 20v 150c | 50µA |
| Rectification efficiency | 0.45 @ 100MHz, VRF=2V |
| Average rectified current | 150mA |
| Обратное пробивное напряжение | 100 В |
| Диап. темп. хр. | -55°C to 175°C |
| Voltage rise switching on | 2.5V |
| Ток утечки при VR=20В | 25 нА |
| Ток утечки при VR=75В | 5 мкА |
| Leakage current vr 20v tj 150c | 50uA |
| Подъем напряжения при включении | 2.5 В |
| Rectification efficiency 100MHz | 0.45 |
| Средний выпрямленный прямой ток | 200 мА |
| Ток утечки при VR=20В, Tj=150°C | 50 мкА |
| Неповторяющийся импульсный ток | 500mA |
| Термосопротивление переход-среда | 350K/W |
| Неповтор. импульсный прямой ток 1 с | 0.5 А |
| Неповторяющийся пиковый прямой ток при t=1 мс | 1 А |
| Неповторяющийся пиковый прямой ток при t=1 мкс | 4 А |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0.3 |
