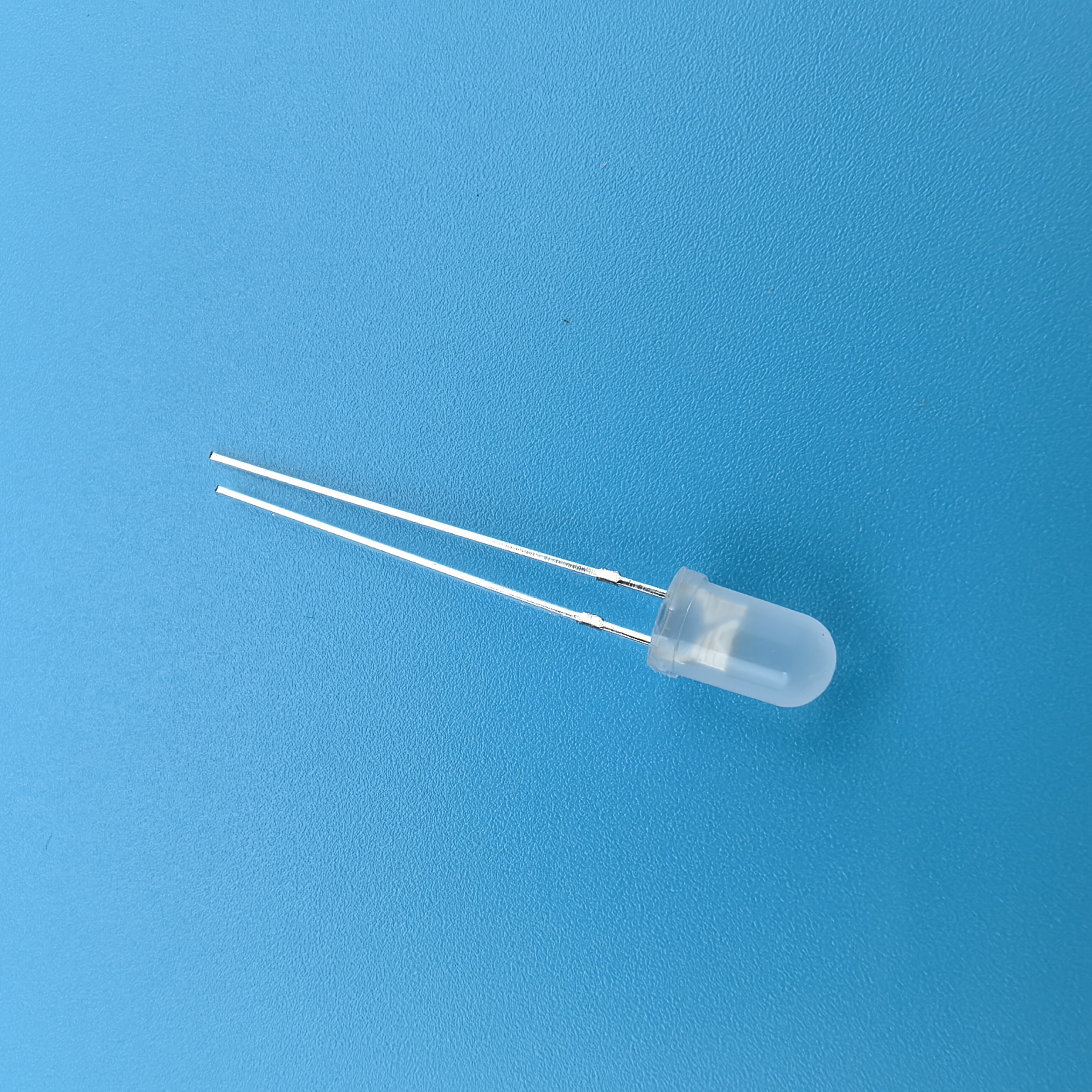

Светодиод LL-5013WWD-8000
У поставщика
У поставщиков
27 900 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,97 |
| от 800 | 0,91 |
| от 2 000 | 0,88 |
| от 4 000 | 0,87 |
Цены поставщиков
РадиоЧип
В наличии:27 900 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,97 |
| от 800 | 0,91 |
| от 2 000 | 0,88 |
| от 4 000 | 0,87 |
Описание
Светодиод от Litekey в круглом 5-мм корпусе с белым свечением 3000K (тёплый белый). Работает при прямом токе до 20 мА и напряжении 3,0–3,2 В, обеспечивая яркость от 6000 до 8000 мкд при угле обзора 90°. Подходит для индикации и декоративной подсветки в бытовой электронике.
Технические характеристики
| Цвет | White 3000K |
| Тип линзы | Milky |
| Артикул | LL50WWD90-8000 |
| Pin forming | { "must_use_fixture": true, "do_before_welding": true, "min_distance_from_collet": "2mm" } |
| Тип упаковки | 5mm Round Through-hole |
| Тип компонента | LED |
| Соотв. RoHS | true |
| Условия хранения | { "storage_temp_max": "30°C", "storage_humidity_max": "60%", "opened_package_bake_temp": "85-100°C", "opened_package_bake_time": "30h", "sealed_package_assembly_window": "72h" } |
| Физические размеры | { "height": "8.7mm", "tolerance": "±0.25mm", "lead_length": "26.0mm", "diameter_max": "5.5mm", "diameter_min": "5.0mm", "lead_spacing": "2.54mm", "lead_diameter": "0.5mm" } |
| Усл. пайки | { "wave_soldering_temp": "240°C", "wave_soldering_time": "≤3s", "min_distance_from_base": "3mm", "solder_dipping_time_max": "2s", "manual_soldering_iron_max": "30W", "manual_soldering_temp_max": "300°C", "manual_soldering_time_max": "3s", "solder_dipping_preheat_max": "100°C", "solder_dipping_bath_temp_max": "240°C", "solder_dipping_preheat_time_max": "60s" } |
| Предельные значения | { "storage_temp_max": "+85°C", "storage_temp_min": "-40°C", "operating_temp_max": "+85°C", "operating_temp_min": "-20°C", "reverse_voltage_vr": "5V", "power_dissipation_pd": "100mW", "forward_current_ifmax": "20mA", "peak_forward_current_ifp": "50mA" } |
| Electrical optical characteristics | { "reverse_current_ir": "10μA", "color_temperature_cct": "3000K", "half_power_view_angle": "90°", "forward_voltage_vf_max": "3.2V", "forward_voltage_vf_min": "3.0V", "forward_voltage_condition": "IF=20mA", "half_power_view_condition": "IF=20mA", "luminous_intensity_iv_max": "8000mcd", "luminous_intensity_iv_min": "6000mcd", "reverse_current_condition": "VR=5V", "luminous_intensity_condition": "IF=20mA" } |
