Светодиод LL-5013NWD-8000
У поставщика
У поставщиков
8 900 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,55 |
| от 200 | 1,49 |
| от 400 | 1,45 |
| от 1 000 | 1,43 |
Цены поставщиков
РадиоЧип
В наличии:8 900 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,55 |
| от 200 | 1,49 |
| от 400 | 1,45 |
| от 1 000 | 1,43 |
Описание

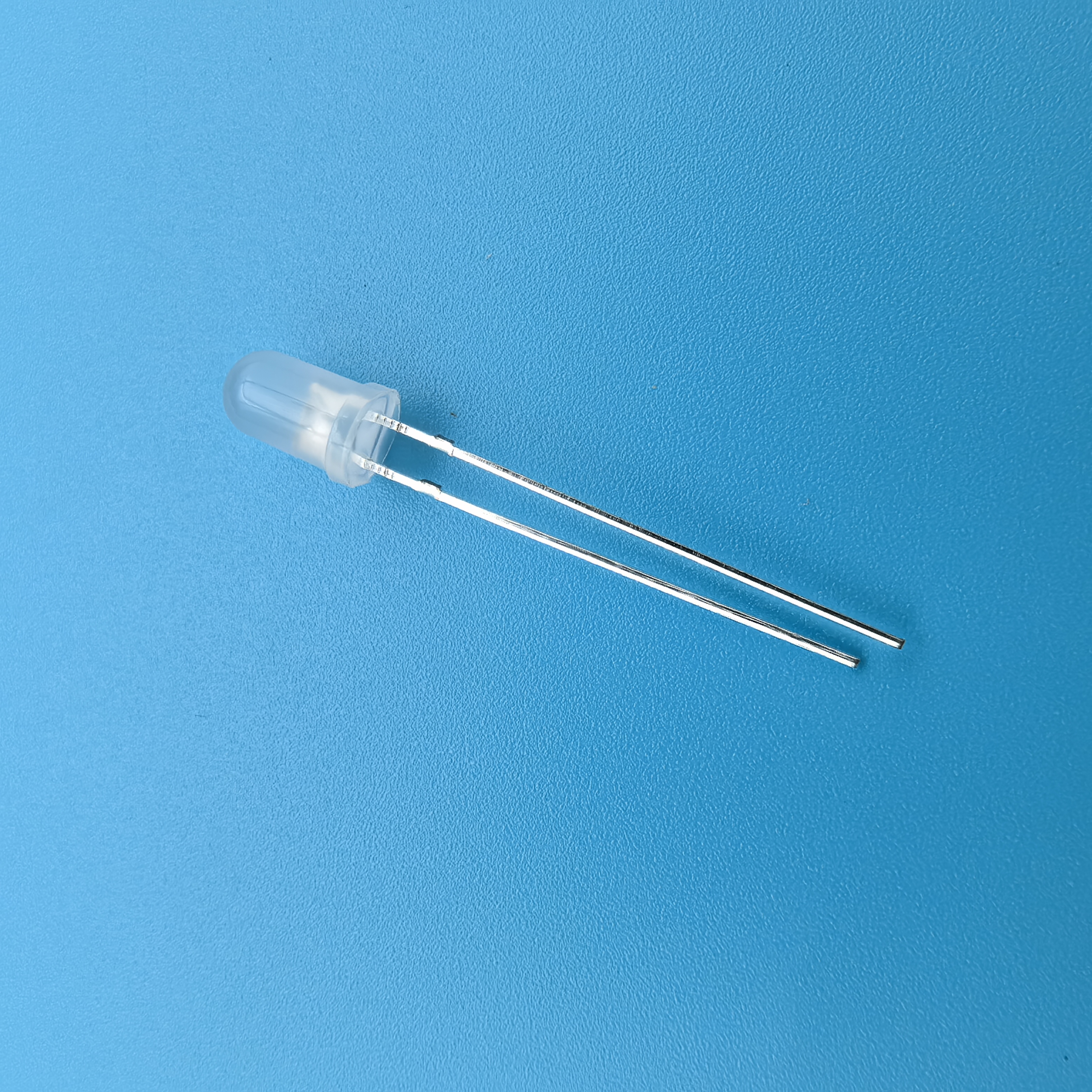

Светодиод LL-5013NWD-8000 от Litekey — яркий белый светодиод в круглом 5-мм корпусе с молочной линзой. Работает при токе до 20 мА и напряжении 3,0–3,2 В, обеспечивая силу света до 8000 мкд с углом обзора 90°. Подходит для индикации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 5mm round through-hole LED |
| Тип монтажа | THT |
| Размеры | 5mm diameter |
| Цвет линзы | milky |
| Артикул | LL50NWD90-8000 |
| Emission color | white 4000K |
| Colloidal color | milky |
| Цветовая температура | 4000K |
| Макс. прямой ток | 20mA |
| Макс. прямое напряжение | 3.2V |
| Мин. прямое напряжение | 3.0V |
| Макс. обратный ток | 10μA |
| Макс. обратное напряжение | 5V |
| Absolute max ratings | { "forward_current": "20 mA", "reverse_voltage": "5 V", "power_dissipation": "100 mW", "peak_forward_current": "50 mA (1/10 duty, 0.1ms pulse)", "storage_temperature_range": "-40 to +85 °C", "operating_temperature_range": "-20 to +85 °C" } |
| Макс. прямой ток | 50mA |
| Усл. пайки | { "solder_dipping": "240 °C max, ≤2 s, ≥3mm from base", "wave_soldering": "240 °C, ≤3 s, ≥3mm from base", "manual_soldering": "300 °C max, ≤3 s, ≥3mm from base" } |
| Макс. влажн. хр. | 60% |
| Угол обзора половинной мощности | 90° |
| Макс. рассеиваемая мощность | 100mW |
| Макс. сила света | 8000mcd |
| Мин. сила света | 6000mcd |
| Макс. темп. хр. | 30°C |
| Диап. темп. хр. | -40 to +85°C |
| Baking condition if opened | 85-100°C for 30 hours |
| Диап. раб. темп. | -20 to +85°C |
| Lead forming distance from base | 2mm |
| Soldering condition wave max temp | 240°C |
| Soldering condition wave max time | 3s |
| Electrical optical characteristics | { "condition": "I_F = 20 mA", "forward_voltage": "3.0-3.2 V", "reverse_current": "10 μA max at V_R=5V", "color_temperature": "4000 K typ", "luminous_intensity": "6000-8000 mcd", "half_power_view_angle": "90 deg" } |
| Soldering condition manual max temp | 300°C |
| Soldering condition manual max time | 3s |
