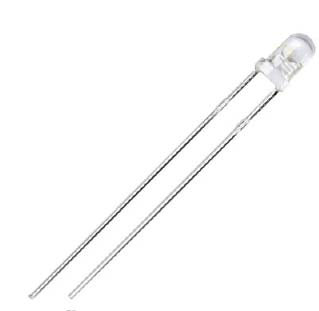

Светодиод ИК диапазона LL-30IRA940AC-D2
У поставщика
У поставщиков
40 шт.
Норм. уп.: 45
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 3,58 |
| от 60 | 3,44 |
| от 120 | 3,35 |
| от 200 | 3,27 |
Цены поставщиков
Склад 2
В наличии:40 шт
Срок поставки: до 2 недель
Норм. уп.: 45
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 3,58 |
| от 60 | 3,44 |
| от 120 | 3,35 |
| от 200 | 3,27 |
Описание
Инфракрасный светодиод Litekey LL-30IRA940AC-D2 в круглом DIP-корпусе диаметром 3 мм. Работает на пиковой длине волны 940 нм, типовое прямое напряжение 1,23 В при токе 40 мА и рассеиваемая мощность до 75 мВт. Угол обзора составляет 40 градусов, что обеспечивает направленное излучение. Применяется в системах дистанционного управления, датчиках движения и охранной сигнализации.
Технические характеристики
| Тип | Infrared LED |
| Корпус | DIP |
| Тип монтажа | THT |
| Размеры | 3mm diameter, tolerance ±0.15mm |
| Full angle | 40 deg |
| Артикул | LL-30IR940AC-D2 |
| Соотв. RoHS | Да |
| Baking recovery | 65±5°C for 24 hours |
| Пиковая длина волны | 940nm |
| View angle half | 30 deg |
| Рассеиваемая мощность | 75mW |
| Время пайки макс. | 5 sec wave, 3 sec manual |
| Условия хранения | 30°C max, 60%RH max, 6 months |
| Макс. прямое напряжение | 1.4V at 40mA, 1.6V at 100mA, 2.05V at 500mA (pulse) |
| Типовое прямое напряжение | 1.23V at 40mA, 1.3V at 100mA, 1.8V at 500mA (pulse) |
| Макс. обратный ток | 10μA at 5V |
| Макс. прямой ток | 1000mA (pulse width ≤100μs, duty ≤1%) |
| Radiant intensity min | 7 mW/sr at 60mA |
| Radiant intensity typ | 11 mW/sr at 60mA, 90 mW/sr at 500mA (pulse), 180 mW/sr at 1000mA (pulse) |
| Soldering position min | 3mm from joint to colloid (manual), 2mm (solder pot) |
| Обратное пробивное напряжение | 5V |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -40 to +100°C |
| Непрерывный прямой ток | 60mA |
| Диап. раб. темп. | -30 to +85°C |
