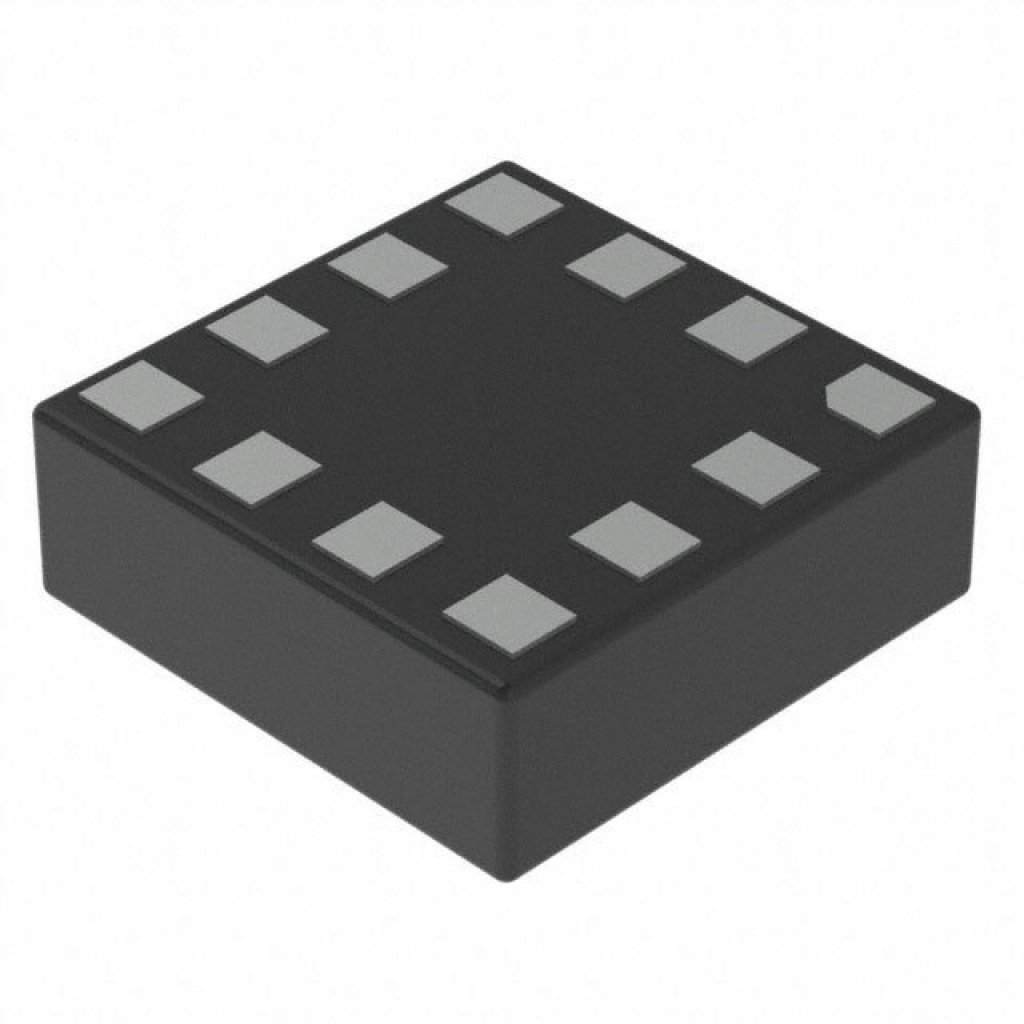

Акселерометр 3 осевой ±2g/±4g/±8g электропитание 2.5В 12-Pin LGA лента на катушке
У поставщика
ПроизводительSTMicroelectronics
КатегорияДатчики разное
У поставщиков
500 шт.
Норм. уп.: 8000
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 8000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,55 |
| от 29 | 68,98 |
| от 57 | 64,42 |
| от 113 | 61,02 |
| от 225 | 58,47 |
Описание
Акселерометр LIS2HH12TR от STMicroelectronics — это трёхосевой датчик ускорения. Работает в диапазонах ±2g, ±4g и ±8g при напряжении питания 2.5 В, выпускается в компактном корпусе LGA12. Подходит для носимой электроники, систем ориентации и промышленных датчиков движения.
Технические характеристики
| Семейство | pico |
| Ecopack | Да |
| Корпус | LGA12 |
| Тип монтажа | SMD |
| Интерфейс | I2C, SPI |
| Упаковка | Tape and reel |
| Кол-во выводов | 12 |
| Fifo modes | Bypass mode, FIFO mode, Stream mode, Stream-to-FIFO mode, Bypass-to-Stream mode, Bypass-to-FIFO mode |
| Описание | MEMS digital output motion sensor: ultra-low-power high-performance 3-axis pico accelerometer |
| Document id | DocID025344 Rev 5 |
| Fifo buffer | Да |
| Артикул | LIS2HH12TR |
| Sensor type | 3-axis linear accelerometer |
| Применение | Motion-controlled user interfaces, Gaming and virtual reality, Pedometers, Intelligent power saving for handheld devices, Display orientation, Click/double-click recognition, Impact recognition and logging, Vibration monitoring and compensation |
| Ic interface | Да |
| Производитель | STMicroelectronics |
| Register map | Да |
| Дата документа | December 2015 |
| Embedded fifo | Да |
| I2c interface | Да |
| Spi interface | Да |
| Ctrl1 register | 20h |
| Ctrl2 register | 21h |
| Ctrl3 register | 22h |
| Ctrl4 register | 23h |
| Ctrl5 register | 24h |
| Ctrl6 register | 25h |
| Ctrl7 register | 26h |
| Digital output | Да |
| Document pages | 47 |
| Статус продукта | Full production |
| Соотв. RoHS | Да |
| Green compliant | Да |
| Sensing element | MEMS |
| Spi 3 wire mode | Да |
| Status register | 27h |
| Temp h register | 0Ch |
| Temp l register | 0Bh |
| Ultra low power | Да |
| Act dur register | 1Fh |
| Act ths register | 1Eh |
| Out x h register | 29h |
| Out x l register | 28h |
| Out y h register | 2Bh |
| Out y l register | 2Ah |
| Out z h register | 2Dh |
| Out z l register | 2Ch |
| Fifo src register | 2Fh |
| Full scale ranges | ±2g, ±4g, ±8g |
| Io supply voltage | 1.8V |
| Output resolution | 16-bit |
| Темп. диапазон | -40°C to +85°C |
| Who am i register | 0Fh |
| Embedded self test | Да |
| Fifo ctrl register | 2Eh |
| Размеры упаковки | 2.0x2.0x1.0mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.71V |
| Factory calibration | Да |
| Shock survivability | 10000g |
| Output data rate max | 800Hz |
| Output data rate min | 10Hz |
| Register description | Да |
| Independent io supply | Да |
| Soldering information | Да |
| Ном. напряжение питания | 2.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Fifo multiple reads burst | Да |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Supply voltage compatible | Да |
| Embedded temperature sensor | Да |
| Activity inactivity function | Да |
| Описание (англ.) | Accelerometer Triple В±2g/В±4g/В±8g 2.5V 12-Pin LGA T/R |
| Data stabilization time odr change | Да |
