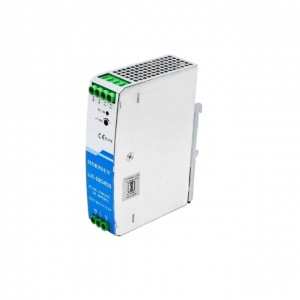

Блок питания LI75-20B12R2S
У поставщика
У поставщиков
91 шт.
Цены поставщиков
Склад 39
В наличии:81 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 724,73 |
| от 3 | 1 680,78 |
| от 5 | 1 657,98 |
| от 7 | 1 639,46 |
| от 12 | 1 617,42 |
Склад 13
В наличии:10 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 890,46 |
| от 2 | 1 872,15 |
| от 3 | 1 849,67 |
| от 4 | 1 820,53 |
| от 7 | 1 779,48 |
Описание
Блок питания MORNSUN LI75-20B12R2S предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 12 В при токе до 6,3 А и мощности 75,6 Вт, обеспечивая КПД 86% и гальваническую изоляцию 4000 В. Работает в широком диапазоне входных напряжений (85–264 В AC / 120–370 В DC) и при температурах от -30 до +70 °C. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| КПД | 86 |
| Тип | DIN |
| MTBF | ≥300,000h at 25°C (MIL-HDBK-217F) |
| Мощность, Вт | 75,6 |
| Ширина | 32 |
| Высота | 125 |
| Изоляция | 4000 |
| Длина | 87,5 |
| Вес | 0,35 |
| Выходной ток, А | 6,3 |
| Выходное напряжение, В | 12 |
| Горячая замена | unavailable |
| Рабочая температура | -30...+70 |
| Размеры | 32.00 x 125.00 x 87.50 mm |
| Артикул | LI75-20B12R2S |
| Минимальная нагрузка | 0% |
| Вых. мощность | 75.6W |
| Класс безопасности | CLASS I |
| Материал корпуса | Metal (AL1100, SGCC) |
| Emc thd class | IEC/EN61000-3-2 CLASS A |
| Тип монтажа | DIN rail TS-35/7.5 or 15 |
| Метод охлаждения | Free air convection |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Вых. ток | 6.3A |
| Помехоустойчивость CS | 10Vr.m.s, perf. Criteria A |
| Помехоустойчивость RS | 10V/m, perf. Criteria A |
| Вх. частота | 47-63Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Помехоустойчивость EFT | ±2KV, perf. Criteria A |
| Помехоустойчивость ЭСР | contact ±6KV, air ±8KV, perf. Criteria A |
| Станд. безоп. | UL62368-1, EN62368-1, BSEN62368-1, design refer to UL61010-1 |
| Влажн. хранения | 10-95% RH (non-condensing) |
| Устойчивость к импульсам | line to line ±2KV, line to ground ±4KV, perf. Criteria A |
| Раб. влажность | 20-90% RH (non-condensing) |
| Макс. емк. нагрузка | 6000µF |
| Частота перекл. | 65kHz |
| Emc emissions ce class | CISPR32/EN55032 CLASS B |
| Emc emissions re class | CISPR32/EN55032 CLASS B |
| Hold up time at 115vac | 12ms |
| Hold up time at 230vac | 60ms |
| Снижение входного напряжения | 2%/VAC from 90VAC to 100VAC |
| Диапазон входного AC | 90-264VAC |
| Диапазон входного напряжения DC | 120-370VDC |
| Nominal output voltage | 12V |
| Точность выходного напряжения | ±2.0% |
| Защита от перегрузки по току | 105%-150% Io, constant current mode, automatic recovery |
| Защита от перенапр. | ≤17V (output voltage turn off, re-power on recover) |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | recovery time <3s, constant current, continuous, self-recovery |
| Emc immunity voltage dips | 0%, 70%, perf. Criteria B |
| Leakage current at 240vac | <0.5mA |
| Диап. темп. хр. | -40 to +85°C |
| Input current at 115vac max | 2A |
| Input current at 230vac max | 1A |
| Диап. раб. темп. | -30 to +70°C |
| Защита от перегрева | output voltage turn off, re-power on recover after temperature drops |
| КПД при 230В тип. | 86% |
| Ripple and noise peak to peak | 80mV |
| Power derating low temperature | 2%/°C from -30°C to -10°C |
| Диапазон регулировки выходного напряжения | 12-14V |
| Power derating high temperature | 2%/°C from +45°C to +70°C |
| Inrush current at 115vac cold start | 25A |
| Inrush current at 230vac cold start | 45A |
| Isolation test voltage input output | 4000VAC |
| Isolation resistance input output at 500vdc | 50MΩ |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
