Блок питания LI150-20B24PR2
У поставщика
У поставщиков
54 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2 819,47 ₽
дешевле всех
Сумма2 819,47 ₽
+ доплата 490,00 ₽
В наличии4 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 793,83 ₽ (−1%)
Склад 39срок до недели
Цена за шт2 902,93 ₽
Сумма2 902,93 ₽
В наличии50 шт
юрлицам и ИП
от 2 — 2 839,35 ₽ (−2%)
1 шт · Склад 39 · 2 902,93 ₽
Описание

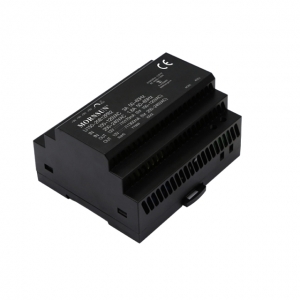

Блок питания MORNSUN LI150-20B24PR2 — надёжный источник питания для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 6,25 А и мощности 150 Вт, работая от сети 85–264 В AC или 120–370 В DC. КПД достигает 92%, а гальваническая изоляция 4000 В обеспечивает безопасность. Подходит для промышленной автоматики, систем управления и телекоммуникационного оборудования.
Технические характеристики
| Серия | LI150-20BxxPR2 |
| Выходное напряжение | 24 В |
| Максимальный выходной ток | 6,25 А |
| Мощность | 150 Вт |
| КПД | 92 |
| Время удержания, 115 В AC, мин. | 12ms |
| Материал корпуса | Plastic, heat-resistant (UL94V-0) |
| Рабочая температура | -30...+70 |
| Тип | DIN |
| MTBF | >300,000h at MIL-HDBK-217F@25°C |
| RoHS | Report RoHS |
| Ширина | 105 |
| Высота | 90 |
| Изоляция | 4000 |
| Длина | 55,4 |
| Вес | 0,33 |
| Горячая замена | Unavailable |
| Тип монтажа | DIN rail TS35X7.5 / TS35X15 |
| Вес тип. | 330g |
| Описание | AC/DC 150W DIN-Rail Power Supply |
| Помехоуст. CS | IEC/EN61000-4-6 10Vr.m.s, Perf. Criteria A |
| Помехоуст. RS | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Артикул | LI150-20B24PR2 |
| Эмиссия CE | CISPR32/EN55032 класс B |
| Эмиссия RE | CISPR32/EN55032 класс B |
| Помехоуст. EFT | IEC/EN61000-4-4 ±4KV, Perf. Criteria B |
| Устойчивость ESD | IEC/EN61000-4-2 Contact ±4KV / Air ±8KV, Perf. Criteria A |
| Минимальная нагрузка | 0% |
| Класс безопасности | CLASS II |
| Сертификация | EN/BIS |
| Метод охлаждения | свободная воздушная конвекция |
| Тип. КПД | 91.5% at 230VAC |
| Помехоустойчивость импульсная | IEC/EN61000-4-5 Line to line ±2KV, Perf. Criteria A |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Рег. линии | ±1% |
| Рег. нагрузки | ±1% |
| Стандарт безопасности | EN62368-1, IS13252 (Part 1) safety approved; design refer to UL/IEC62368-1, EN/IEC60335-1, IEC61558-1, UL61010-1 |
| Гармонический ток | IEC/EN61000-3-2 CLASS A (tested at 70% load) |
| Размеры упаковки | 105.00 x 90.00 x 55.40mm |
| Макс. емк. нагр. | 5000µF |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Макс. ток утечки | 0.5mARMS at 240VAC/50Hz |
| Макс. вх. напр. AC | 264VAC |
| Мин. вх. напр. AC | 85VAC |
| Макс. вх. напр. DC | 370VDC |
| Мин. вх. напр. DC | 120VDC |
| Номин. вых. мощность | 150.0W |
| Макс. влажн. хр. | 95%RH |
| Устойчивость к провалам напряжения | IEC/EN61000-4-11 100% dip 1 period, 30% dip 25 periods, 100% interruptions 250 periods, Perf. Criteria B |
| Стойкость к входному импульсу | 300VAC for 5s |
| Изоляция вх-вых | 4000VAC for 1min, leakage current <5mA |
| Высота эксплуатации макс. | 2000m |
| Выходной ток номин. | 6.25A |
| Номин. вых. напр. | 24V |
| Мин. время удержания, 230 В AC | 30ms |
| Пульсации вых. макс. | 150mV peak-to-peak at 20MHz bandwidth |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | ≥105% Io, self-recovery; hiccup mode or constant current limiting when output voltage <50%, recovers automatically after fault condition removed |
| Защита от перенапр. | ≤35V, output voltage hiccup |
| Макс. время задержки запуска | 800ms |
| Start up delay time typ | 500ms |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Типовая частота переключения | 65kHz |
| Темп. коэф. | ±0.03%/°C |
| Макс. входной ток 115 В AC | 3A |
| Макс. входной ток 230 В AC | 1.8A |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Start up temperature min | -40°C |
| Типовой пусковой ток 115В | 35A |
| Типовой пусковой ток 230В | 70A |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -30°C |
| Снижение мощности 45–70 °C | 2.0%/°C |
| Input voltage ac available | 277VAC |
| Input voltage dc available | 390VDC |
| Макс. регулируемое выходное напряжение | 29.0V |
| Мин. регулируемое выходное напряжение | 21.6V |
| Потр. в деж. макс. | 0.30W at 230VAC |
| Power derating 85vac to 100vac 12v 15v | 1.1%/VAC |
| Power derating 85vac to 100vac 24v 48v | 0.784%/VAC |
| Power derating 100vac to 120vac 24v max | 127.4W |
| Over temperature protection activation max | 85°C |
| Over temperature protection deactivation min | 50°C |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
