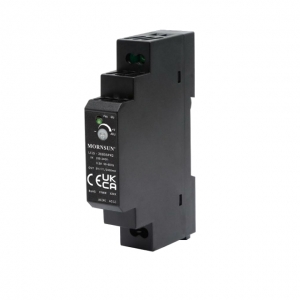

Блок питания LI15-20B24PR2
У поставщика
У поставщиков
110 шт.
Норм. уп.: 15
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 641,04 |
Цены поставщиков
Склад 2
В наличии:16 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 641,04 |
Склад 39
В наличии:66 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 965,02 |
| от 5 | 935,97 |
| от 8 | 920,67 |
| от 13 | 908,27 |
| от 21 | 894,75 |
Склад 13
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 207,40 |
| от 3 | 1 148,76 |
| от 5 | 1 100,99 |
| от 9 | 1 065,53 |
| от 15 | 1 039,14 |
Описание
Блок питания MORNSUN серии LI15-20BxxPR2 для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 0,63 А и мощности 15,2 Вт, КПД 86%. Компактный корпус шириной 17,5 мм, рабочая температура от –40 до +70 °C и изоляция 4000 В. Подходит для промышленной автоматики, систем управления и контрольного оборудования.
Технические характеристики
| CS | IEC/EN61000-4-6 10Vr.m.s Perf.CriteriaA |
| RS | IEC/EN61000-4-3 10V/m Perf.CriteriaA |
| EFT | IEC/EN61000-4-4 ±2KV Perf.CriteriaA |
| ЭСР | IEC/EN61000-4-2 Contact ±4KV/Air ±8KV Perf.CriteriaA |
| КПД | 86 |
| Тип | DIN |
| MTBF | >300,000h (MIL-HDBK-217F@25°C) |
| Мощность, Вт | 15,2 |
| Импульс | IEC/EN61000-4-5 line to line ±1KV Perf.CriteriaA |
| Ширина | 17,5 |
| Высота | 90 |
| Изоляция | 4000 |
| Длина | 58 |
| Серия | LI15-20BxxPR2 |
| Вес | 0,06 |
| Выходной ток, А | 0,63 |
| Выходное напряжение, В | 24 |
| Горячая замена | Unavailable |
| Тип монтажа | DIN rail TS35X7.5/TS35X15 mountable |
| Рабочая температура | -40...+70 |
| Вес тип. | 60g |
| Описание | AC/DC 15W DIN-Rail Power Supply |
| Артикул | LI15-20B24PR2 |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Минимальная нагрузка | 0% |
| Вых. мощность | 15.2W |
| Класс безопасности | CLASS II |
| Материал корпуса | Plastic, heat-resistant (UL94V-0) |
| Сертификация | EN/UKCA/BIS |
| Метод охлаждения | Free air convection |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1% |
| Стандарт безопасности | IS13252(Part1) safety approved & EN62368-1, BS EN62368-1 (Report); Design refer to UL/IEC62368-1, IEC/EN61010-1, IEC/EN61558-1, IEC60335-1 |
| Гармонический ток | IEC/EN61000-3-2 CLASSA |
| Макс. время запуска | 2s |
| Размеры упаковки | 90.00x58.00x17.50mm |
| Макс. емк. нагр. | 700uF |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Макс. вх. напр. AC | 264VAC |
| Мин. вх. напр. AC | 85VAC |
| Макс. вх. напр. DC | 370VDC |
| Мин. вх. напр. DC | 120VDC |
| Макс. влажн. хр. | 95%RH |
| Изоляция вх-вых | 4000VAC |
| Nominal output current | 0.63A |
| Nominal output voltage | 24V |
| Высота эксплуатации макс. | 2000m |
| Тип. время удержания 115В | 12ms |
| Время удержания 230В AC тип. | 30ms |
| Пульсации вых. макс. | 150mV |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | Constant voltage mode ≥110% Io, self-recovery; Constant current limiting within 50%-100% rated output voltage, recovers automatically after fault condition is removed; not recommended when output voltage <50% |
| Защита от перенапр. | ≤36V, output voltage hiccup |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Типовая частота переключения | 65kHz |
| Темп. коэф. | ±0.02%/°C |
| КПД при 230В AC тип. | 86% |
| Макс. входной ток 115 В AC | 0.5A |
| Макс. входной ток 230 В AC | 0.25A |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Input voltage ac optional | 277VAC |
| Input voltage dc optional | 390VDC |
| Типовой пусковой ток 115В | 15A |
| Типовой пусковой ток 230В | 25A |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -40°C |
| Leakage current 240vac max | 0.5mA |
| Power derating +50 to +70c | 2.5%/°C |
| Power derating -40 to -30c | 5.0%/°C |
| Power derating 85 to 100vac | 1.34%/VAC |
| Потр. в деж. макс. | 0.3W |
| Диапазон регулировки выходного напряжения | 21.6-29.0V |
| Voltage dips short interruptions | IEC/EN61000-4-11 100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods Perf.CriteriaB |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
