Документация
С защёлкиваемыми выводами 16V 6800uF ±20%, стандартные, 2000часов, -40...+105°С
У поставщика
ПроизводительYageo
КатегорияКонденсаторы
У поставщиков
463 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:463 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,71 |
| от 19 | 17,91 |
| от 34 | 16,85 |
| от 68 | 15,82 |
| от 200 | 14,87 |
Описание

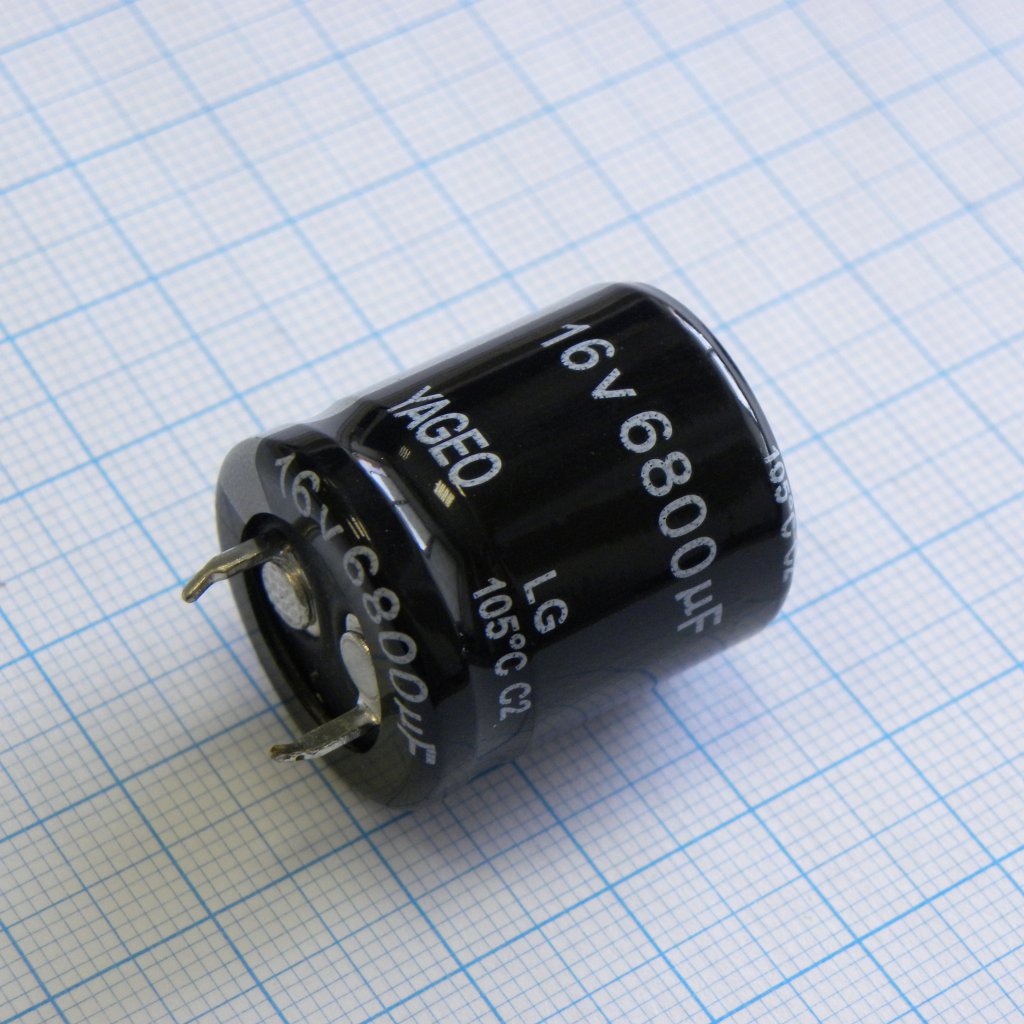

Конденсатор Yageo серии LG016M6800BPF-2225 — это полярный алюминиевый электролитический компонент с номинальным напряжением 16 В и ёмкостью 6800 мкФ. Отличается защёлкиваемыми выводами для надёжного монтажа на печатную плату. Предназначен для стандартных схем фильтрации и сглаживания пульсаций в блоках питания и преобразователях. Обеспечивает стабильную работу в широком диапазоне температур от -40 до +105°C с заявленным сроком службы 2000 часов.
Технические характеристики
| Тип | Large Can Aluminum Electrolytic Capacitor |
| Серия | LG |
| Sleeve | Vinyl Sleeve |
| Монтаж | Выводной |
| Размер корпуса | 22 x 30 mm |
| Ресурс | 105°C 2000 hours |
| Размеры | D x L: 22 x 30 mm |
| Шаг выводов | 10±0.5 mm |
| Срок хранения | 105°C without voltage applied for 1000 hours |
| Применение | For Printed Circuit Board High-Performance Aluminum Electrolytic Power Supply Input and Output Filter Capacitors |
| Ёмкость | 6800uF |
| Bottom plate | Negative |
| Корпус | Snap-In |
| Диаметр вывода | 0.9±0.1 mm |
| Ном. напряжение | 16VDC |
| Safety device | Да |
| Импульсное напряжение | 20V |
| Тип клеммы | Snap-in |
| Пульсирующий ток | 1.85A/rms at 105°C, 120Hz |
| Ток утечки | I = 0.02CV, L = 20m/m, I = 0.03CV or 3mA whichever is smaller (After 5 Minutes Application of DC Working Voltage at 20°C) |
| Коэффициент рассеяния | 55% |
| Shelf life criteria | same requirements as Endurance |
| Примечание | 16V 6800uF /22*25/105°C |
| Допуск емкости | ±20% at 120Hz, 20°C |
| Тип упаковки | Bulk (россыпь) |
| Impedance ratio z neg25 z20 | 4 |
| Impedance ratio z neg40 z20 | 15 |
| Диап. раб. темп. | -40 to +105°C |
| Описание (англ.) | Cap Aluminum electrolytic 6800uF 16V 20% (22 X 25mm) Snap-In 10mm 1550mA 2000h 105°C Bulk |
| Endurance criteria leakage current | ≤ the Initial Specified Value |
| Endurance criteria capacitance change | ≤ ±20% of the Initial Value |
| Endurance criteria dissipation factor | ≤ 200% of the Initial Specified Value |
| Рабочая температура | -40°C ~ 105°C |
| Dissipation factor measurement frequency | 120Hz |
| Ripple current frequency coefficient 1kHz | 1.15 |
| Ripple current frequency coefficient 50Hz | 0.88 |
| Ripple current frequency coefficient 60Hz | 0.90 |
| Ripple current frequency coefficient 10kHz | 1.16 |
| Ripple current frequency coefficient 120Hz | 1.00 |
| Low temperature stability measurement frequency | 120Hz |
