С защёлкиваемыми выводами 16V 10000uF ±20%, стандартные, 2000часов, -40...+105°С
У поставщика
ПроизводительYageo
КатегорияКонденсаторы
У поставщиков
63 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,86 ₽
Сумма655,80 ₽
+ доплата 490,00 ₽
В наличии63 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 54 — 20,64 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 655,80 ₽. До заказа без доплаты не хватает 16 644,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 655,80 ₽
Описание

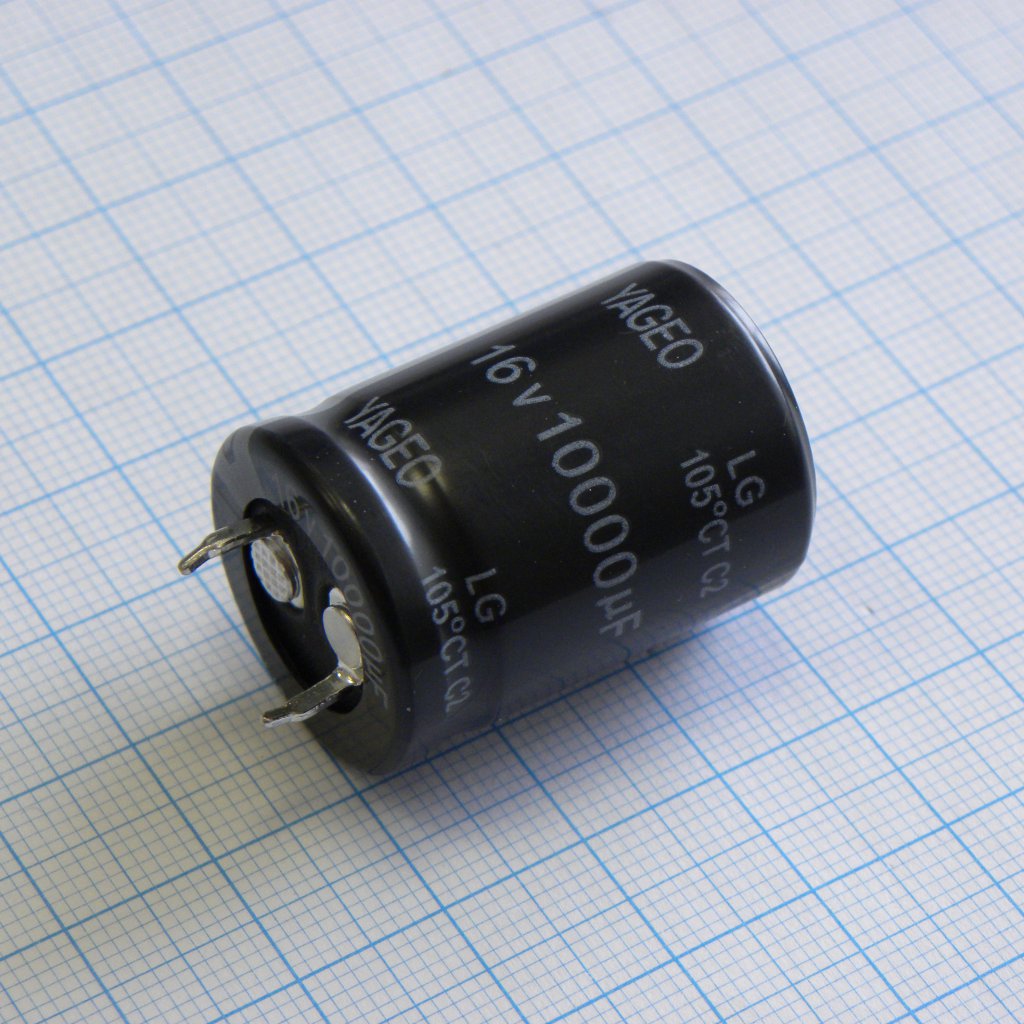

Конденсатор электролитический алюминиевый Yageo серии LG016M10K0BPF-2230. Компонент с защёлкиваемыми выводами рассчитан на напряжение 16 В и ёмкость 10 000 мкФ с допуском ±20%. Относится к стандартным моделям с ресурсом 2000 часов при верхней границе рабочей температуры +105 °С. Подходит для применения в цепях фильтрации и сглаживания пульсаций в промышленной и бытовой электронике.
Технические характеристики
| Ёмкость | 10000µF |
| Допуск | 20 % |
| Корпус | Large Can Aluminum Electrolytic |
| Монтаж | Выводной |
| Тип | Large Can Aluminum Electrolytic Capacitor |
| Длина | 30mm |
| Серия | LG |
| Диаметр | 22mm |
| Полярность | Negative terminal marked |
| Размер корпуса | 22x30mm |
| Ресурс | 2000 hours at 105°C |
| Размеры | Длина: 40mm; Диаметр: 22mm; Расстояние между выводами: 10±0.5mm; Диаметр вывода: 0.9±0.1mm |
| Срок хранения | 1000 часов при 105°C без напряжения |
| Применение | For Printed Circuit Board High-Performance Aluminum Electrolytic Power Supply Input and Output Filter Capacitors |
| Шаг выводов | 10mm |
| Диаметр штыря | 0.9mm |
| Тип монтажа | THT |
| Ном. напряжение | 16V |
| Safety device | Да |
| Импульсное напряжение | 20V |
| Пульсирующий ток | 1.95A at 105°C, 120Hz |
| Ток утечки | I = 0.02CV, L = 20m/m, I = 0.03CV or 3mA whichever is smaller (After 5 Minutes Application of DC Working Voltage at 20°C) |
| Коэффициент рассеяния | 55% at 120Hz, 20°C |
| Endurance criteria | Ток утечки: ≤ the Initial Specified Value; Изменение емкости: ≤ ±20% of the Initial Value; Коэффициент рассеяния: ≤ 200% of the Initial Specified Value |
| Допуск емкости | ±20% |
| Частотный коэффициент | 1KHz: 1.15; 50Hz: 0.88; 60Hz: 0.90; 10KHz: 1.16; 120Hz: 1.00 |
| Отношение импедансов при -25°C | 4 |
| Отношение импедансов при -40°C | 15 |
| Формула тока утечки | I = 0.02CV or 3mA whichever smaller, after 5 minutes at 20°C |
| Условия тока пульсаций | 105°C, 120Hz |
| Частотный коэффициент, 1 кГц | 1.15 |
| Частотный коэффициент, 50 Гц | 0.88 |
| Frequency coefficient 60Hz | 0.90 |
| Частотный коэффициент, 10 кГц | 1.16 |
| Коэфф. частоты при 120 Гц | 1.00 |
| Диап. раб. темп. | -40 to +105°C |
| Dissipation factor measurement frequency | 120Hz |
| Low temperature stability impedance ratio | Z(-25°C) / Z(20°C): 4; Z(-40°C) / Z(20°C): 15 |
