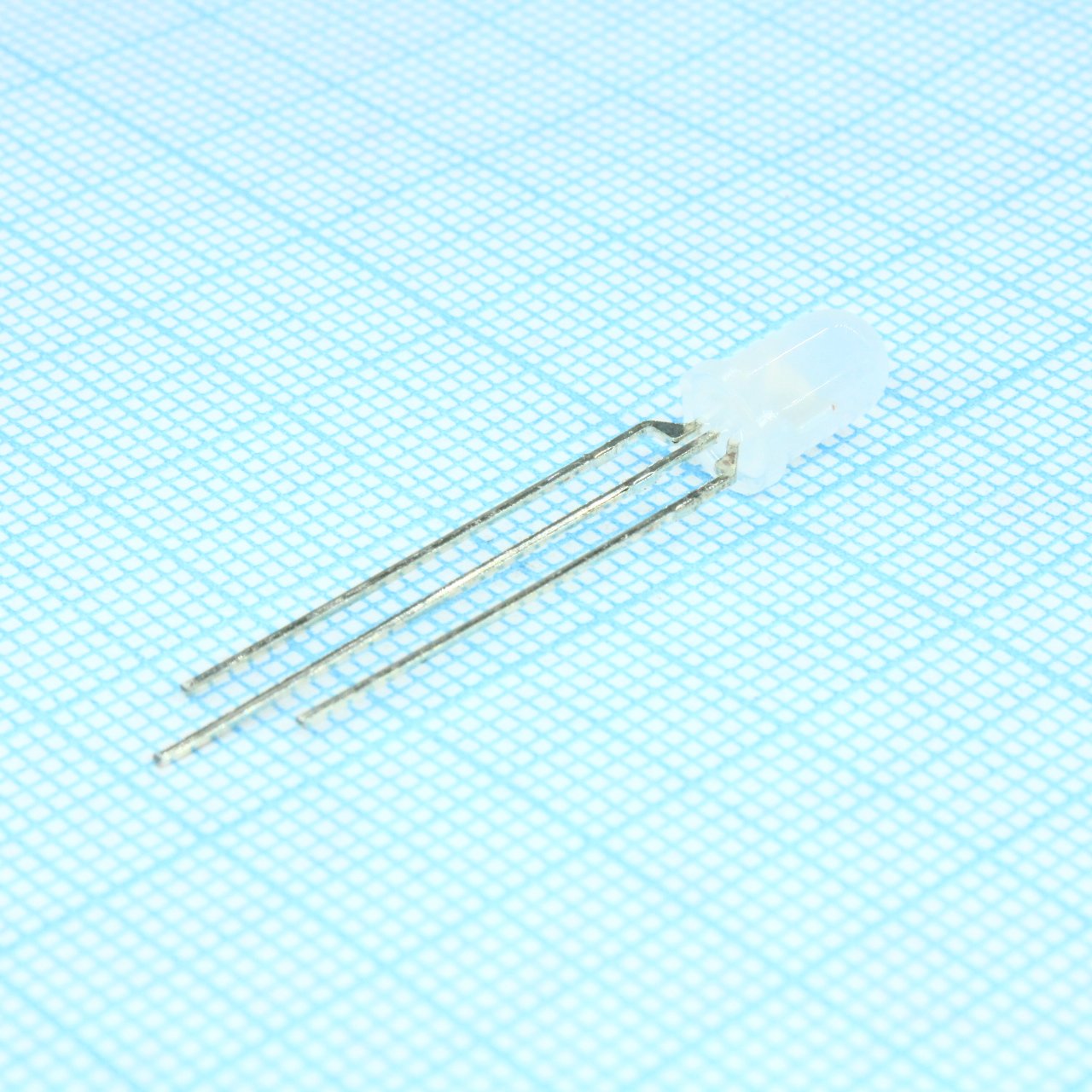

Светодиод 5мм/красный/625нм/3-5мкд - зеленый/568нм/2-5мкд/белый матовый/60°
У поставщика
ПроизводительLigitek
У поставщиков
8 067 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:8 067 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 212 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,28 |
| от 107 | 2,91 |
| от 171 | 2,59 |
| от 341 | 2,37 |
| от 1 000 | 2,21 |
Описание
Светодиод от Ligitek в стандартном 5-мм корпусе T1 3/4. Это двухцветная модель с общим анодом: излучает красный (625 нм, 3-5 мкд) и зеленый (568 нм, 2-5 мкд) свет. Матовая линза обеспечивает угол обзора 60°. Подходит для индикации режимов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Цоколевка | Pin1: Cathode Green; Pin2: Common Anode; Pin3: Cathode Orange |
| Корпус | T1 3/4 (5mm) |
| Тип монтажа | THT |
| Кол-во выводов | 3 |
| Размеры | Высота: 8.6mm; Диаметр: 5.0mm; Расстояние между выводами: 2.54mm; Длина вывода мин.: 18.0mm |
| Описание | Dual Color LED Lamp, Green/Orange, White Diffused Lens |
| Артикул | LEG3392/R1-PF |
| Испытания надежности | Паяемость: T.Sol=230°C±5°C, dwell time=5±1sec; Термоудар: Ta=105°C 5min & -40°C 5min, 10 cycles; Срок службы: Ta=25°C, If=20mA, t=1000hrs; Solder resistance: T.Sol=260°C±5°C, dwell time=10±1sec; Low temperature storage: Ta=-40°C±5°C, t=1000hrs; High temperature storage: Ta=105°C±5°C, t=1000hrs; High temperature high humidity: Ta=65°C±5°C, RH=90%~95%, t=240hrs |
| Усл. пайки | Wave solder: Dipping time: 5 seconds max; Preheat time: 120 seconds max; Distance from body: 2mm min; Preheat temperature: 120°C max; Solder bath temperature: 245°C max; Soldering iron: Мощность, Вт: 30W max; Температура: 300°C max (350°C max for Pb-free); Время пайки: 3 seconds max; Distance from body: 2mm min; Pb free wave solder: Dipping time: 5 seconds max; Preheat time: 120 seconds max; Distance from body: 2mm min; Preheat temperature: 120°C max; Solder bath temperature: 265°C max |
| Примечание | с общим анодом |
| Тип упаковки | Bulk (россыпь) |
| Предельные значения | Темп. хранения: -40°C to +100°C; Forward current green: 30mA; Раб. температура: -40°C to +85°C; Reverse current at 5V: 10µA; Температура пайки: 260°C for 5 sec max (2mm from body); Forward current orange: 30mA; Power dissipation green: 100mW; Power dissipation orange: 100mW; Peak forward current green: 120mA; Peak forward current orange: 120mA; Peak forward current condition: Duty 1/10 @ 10KHz |
| Описание (англ.) | 5 mm bi-color led lamp/red 625nm 3-5mcd/green 568nm 0-5mcd/white diffused/60° |
| Electrical optical characteristics | Green: Материал: GaP; Угол обзора: 76°; Пиковая длина волны: 565nm; Spectral halfwidth: 30nm; Макс. прямое напряжение: 2.6V; Мин. прямое напряжение: 1.7V; Мин. сила света: 1.2mcd; Типовая сила света: 1.8mcd; Условия измерения прямого напряжения: @20mA; Luminous intensity test condition: @10mA; Orange: Материал: GaAsP/GaP; Угол обзора: 76°; Пиковая длина волны: 635nm; Spectral halfwidth: 45nm; Макс. прямое напряжение: 2.6V; Мин. прямое напряжение: 1.7V; Мин. сила света: 0.5mcd; Типовая сила света: 1.2mcd; Условия измерения прямого напряжения: @20mA; Luminous intensity test condition: @10mA; Тип линзы: White Diffused |
