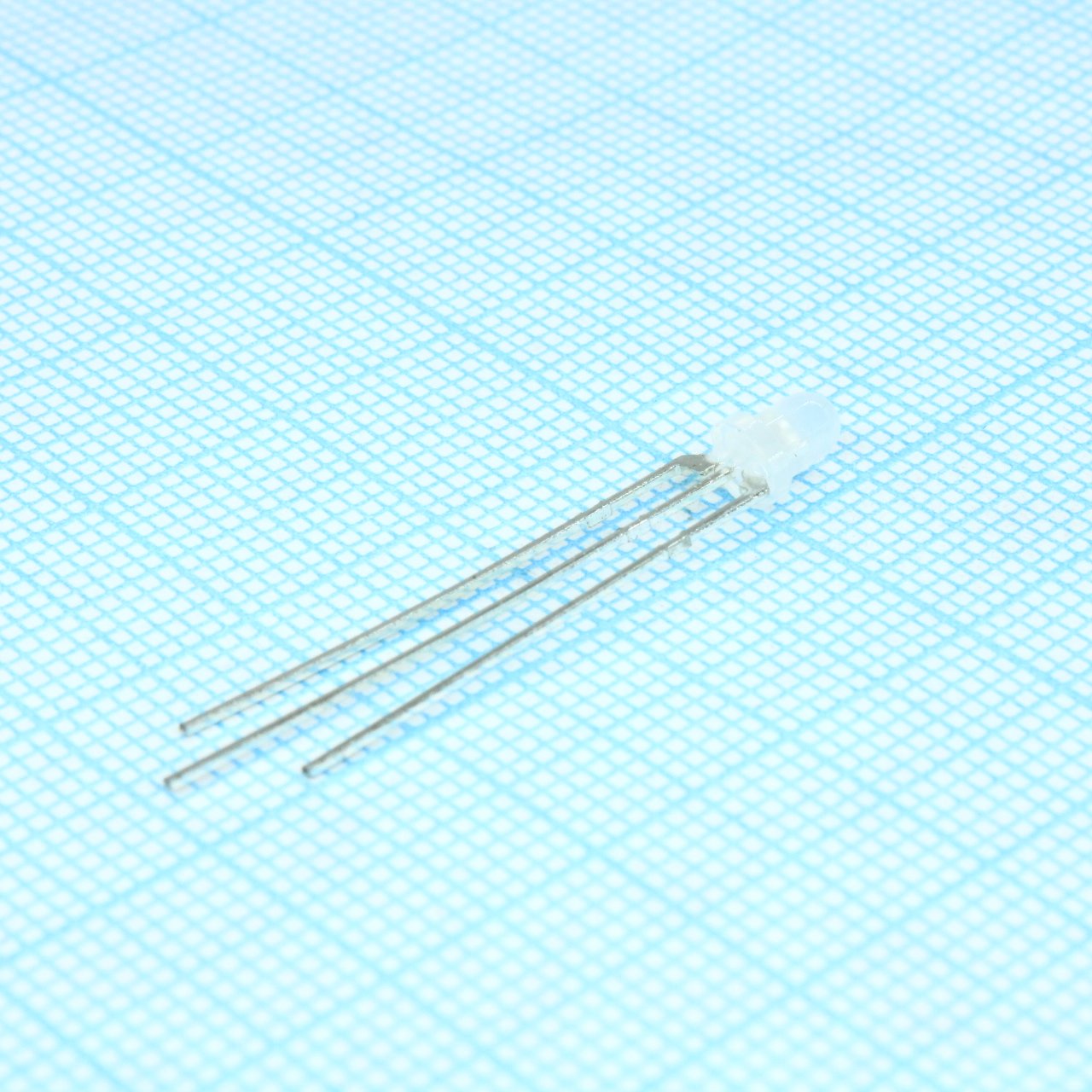

Светодиод 3мм/красный/625нм/12-40мкд/ - зеленый/568нм/12-35мкд/белый матовый/60°/шаг 2,54мм
У поставщика
ПроизводительLigitek
У поставщиков
6 313 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:6 313 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 192 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,61 |
| от 97 | 3,21 |
| от 157 | 2,88 |
| от 313 | 2,63 |
| от 500 | 2,45 |
Описание
Светодиод от Ligitek в круглом корпусе T1 (3 мм) с матовым рассеивателем. Излучает красный свет (625 нм, 12-40 мкд) и зеленый (568 нм, 12-35 мкд) с углом обзора 60°. Подходит для индикации в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | T1 (3mm) |
| Тип монтажа | THT |
| Размеры | Ширина: 3.0mm; Высота: 4.2mm; Длина: 4.0mm; Расстояние между выводами: 2.54mm; Длина вывода мин.: 18.0mm |
| Цвет линзы | White Diffused |
| Описание | DUAL COLOR LED LAMP |
| Артикул | LEG2092-PF |
| Color emitted | Green: GaP Green; Orange: GaAsP/GaP Orange |
| Угол обзора | 60 deg |
| Reliability test | Паяемость: T.Sol=230°C±5°C, dwell time=5±1sec; Термоудар: Ta=105°C±5°C & -40°C±5°C (10min each), 10 cycles; Solder resistance: T.Sol=260°C±5°C, dwell time=10±1sec; Operating life test: Ta=25°C, If=20mA, t=1000hrs; Low temperature storage: Ta=-40°C±5°C, t=1000hrs; High temperature storage: Ta=105°C±5°C, t=1000hrs; High temperature high humidity: Ta=65°C±5°C, RH=90%~95%, t=240hrs |
| Конфиг. выводов | 1. ANODE GREEN, 2. COMMON CATHODE, 3. ANODE ORANGE |
| Усл. пайки | Iron soldering: Time max: 3 seconds; Distance min: 2mm; Макс. температура: 350°C; Wave soldering: Distance min: 2mm; Dipping time max: 3 seconds; Preheat temp max: 120°C; Preheat time max: 60 seconds; Solder bath temp max: 260°C |
| Тип упаковки | Bulk (россыпь) |
| Предельные значения | Прямой ток: 30mA; Рассеиваемая мощность: 100mW; Темп. хранения: -40 ~ +100 °C; Макс. прямой ток: 120mA (Duty 1/10 @ 10KHz); Раб. температура: -40 ~ +85 °C; Reverse current at 5v: 10uA |
| Описание (англ.) | 3mm round through-hole led/red 625nm 12-40mcd/green 568nm 12-35mcd/white diffused/60°(межвыводное расстояние 2.54 мм) |
| Electrical optical characteristics | Green: Угол обзора: 60 deg; Пиковая длина волны: 566nm; Spectral halfwidth: 30nm; Макс. прямое напряжение: 2.6V; Мин. прямое напряжение: 1.7V; Макс. сила света: 15mcd; Мин. сила света: 8.0mcd; Orange: Угол обзора: 60 deg; Пиковая длина волны: 615nm; Spectral halfwidth: 45nm; Макс. прямое напряжение: 2.6V; Мин. прямое напряжение: 1.7V; Макс. сила света: 12mcd; Мин. сила света: 8.0mcd |
