Линейный стабилизатор с низким падением напряжения положительной полярности 5В 0.2А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
661 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:661 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,62 |
| от 21 | 33,58 |
| от 41 | 32,13 |
| от 81 | 30,06 |
| от 161 | 27,76 |
Описание

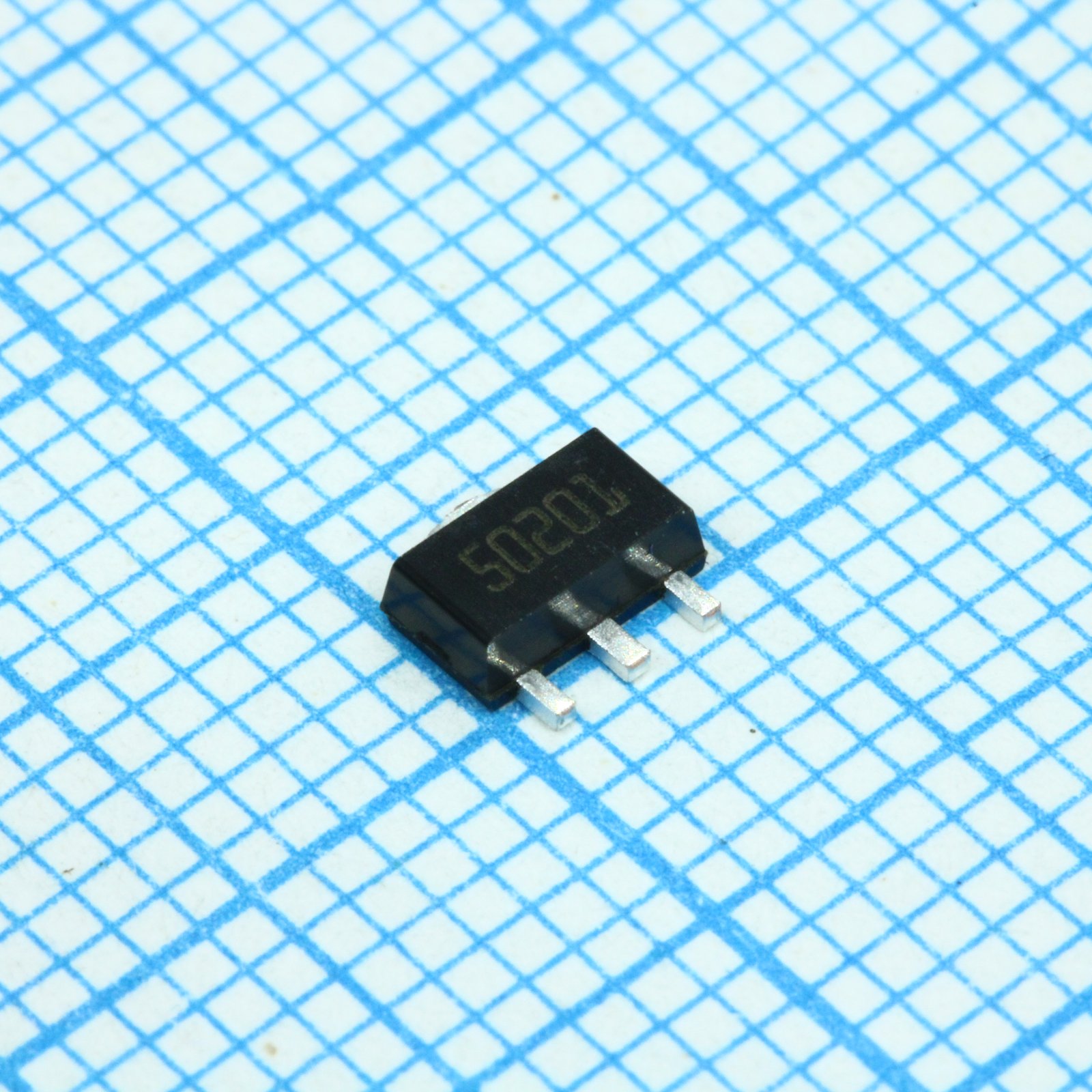

Линейный стабилизатор LDK320ADU50R от STMicroelectronics обеспечивает стабильное выходное напряжение 5 В при токе до 0,2 А. Отличается низким падением напряжения, что повышает эффективность работы. Выполнен в компактном корпусе SOT-89. Подходит для питания чувствительных узлов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOT23-5L, SOT-89 |
| Тип монтажа | SMD |
| Psrr 1khz | 65dB |
| Psrr 10khz | 48dB |
| Psrr 120hz | 88dB |
| Вых. напряжение | 5V |
| Входной конденсатор | 1µF |
| Рег. линии | 0.001%/V |
| Pin count sot89 | 3 |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 200mA |
| Pin count sot23 5l | 5 |
| Макс. регулировка линии | 0.05%/V |
| Adjustable psrr 1khz | 73dB |
| Enable logic low max | 0.4V |
| Output capacitor max | 22µF |
| Мин. выходной конденсатор | 1µF |
| Выходное напряжение шума | 63µVRMS/V |
| Макс. ток отключения | 1µA |
| Adjustable psrr 10khz | 58dB |
| Adjustable psrr 120hz | 83dB |
| Enable logic high min | 1.2V |
| Макс. ток покоя | 100µA |
| Ток покоя тип. | 60µA |
| Adjustable pin current | 1µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Adjustable output voltage | 1.185V |
| Dropout voltage max 200ma | 350mV |
| Dropout voltage typ 100ma | 100mV |
| Short circuit current rl 0 | 330mA |
| Гистерезис тепловой защиты | 20°C |
| Enable pin input current max | 100nA |
| Enable pin input current typ | 0.1nA |
| Output voltage tolerance 25c | ±2% |
| Описание (англ.) | LDO Regulator Pos 5V 0.2A 4-Pin(3+Tab) SOT-89 T/R |
| Adjustable output noise voltage | 60µVRMS |
| Adjustable voltage accuracy 25c | ±2% |
| Adjustable quiescent current max | 90µA |
| Adjustable quiescent current typ | 50µA |
| Load regulation sot89 vout gt 2v | 0.001%/mA |
| Load regulation sot89 vout le 2v | 10mV |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Short circuit current rl 0 vin 16v | 200mA |
| Load regulation sot23 5l vout gt 2v | 0.001%/mA |
| Load regulation sot23 5l vout le 2v | 10mV |
| Output voltage tolerance full range | ±3% |
| Load regulation sot89 vout gt 2v max | 0.004%/mA |
| Load regulation sot89 vout le 2v max | 25mV |
| Adjustable quiescent current 200ma max | 100µA |
| Adjustable quiescent current 200ma typ | 60µA |
| Adjustable voltage accuracy full range | ±3% |
| Output voltage tolerance 25c a version | ±0.5% |
| Thermal resistance junction case sot89 | 15°C/W |
| Load regulation sot23 5l vout gt 2v max | 0.003%/mA |
| Load regulation sot23 5l vout le 2v max | 15mV |
| Adjustable voltage accuracy 25c a version | ±0.5% |
| Thermal resistance junction ambient sot89 | 110°C/W |
| Thermal resistance junction case sot23 5l | 68°C/W |
| Thermal resistance junction ambient sot23 5l | 160°C/W |
| Output voltage tolerance full range a version | ±1.5% |
| Adjustable voltage accuracy full range a version | ±1.5% |
