Линейный стабилизатор с низким падением напряжения положительной полярности, 3.3 В, 0.2 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
4 609 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:2 900 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,10 |
| от 10 | 56,65 |
Склад 13
В наличии:1 709 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,57 |
| от 16 | 43,42 |
| от 31 | 41,83 |
| от 61 | 39,45 |
| от 121 | 36,59 |
Описание

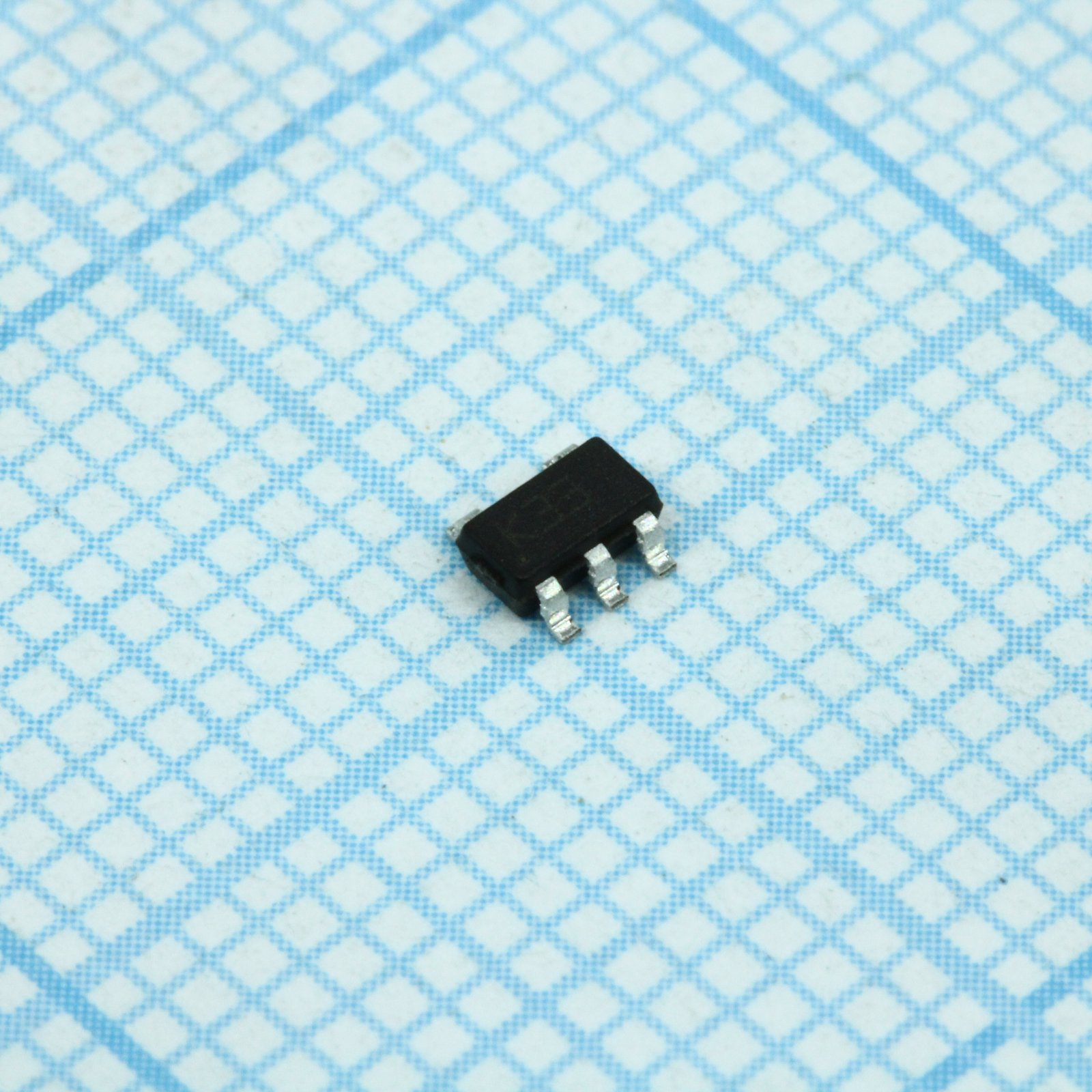

Линейный стабилизатор LDK120M33R от STMicroelectronics — это LDO-регулятор положительной полярности на 3.3 В и 0.2 А. Выполнен в компактном корпусе SOT-23-5, работает в широком диапазоне температур от -40 до +125 °C. Подходит для использования в портативной и бытовой электронике, где требуется стабильное питание с низким падением напряжения.
Технические характеристики
| Package | SOT23-5L |
| Напряжение, В | 3.3 V |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Размеры | 2.9mm x 1.6mm x 1.1mm (typical SOT23-5L) |
| Описание | 200mA low quiescent current very low noise LDO, fixed output 3.3V |
| Артикул | LDK120M33R |
| Производитель | STMicroelectronics |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Напряжение, В | 3,3 |
| Enable function | logic-controlled electronic shutdown |
| Входной конденсатор | 1µF ceramic |
| Рег. линии | 0.05%/V |
| Рег. нагрузки | 0.006%/mA |
| Варианты корпуса | SOT23-5L, SOT323-5L, DFN6 (1.2 x 1.3 mm) |
| Блокировочный конд. | 10nF |
| Выходной конденсатор | 1µF to 22µF ceramic |
| Psrr 120hz 10khz | 55dB |
| Ток отключения | 1µA |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 1.9V |
| Рассеиваемая мощность | internally limited |
| Макс. вых. ток | 200mA |
| Диап. вх. напр. | 1.9V to 5.5V |
| Защита | short-circuit current limiting, thermal protection |
| Тип выхода | фиксированный |
| Enable logic low max | 0.4V |
| Output capacitor max | 22µF |
| Мин. выходной конденсатор | 1µF |
| Макс. ток отключения | 1µA |
| Enable logic high min | 1.2V |
| Тип выходного конденсатора | Керамика |
| Макс. ток покоя | 100µA |
| Reference voltage adj | 800mV |
| Ток КЗ | 400mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable pin input current | 100nA |
| Other packages available | SOT323-5L, DFN6 (1.2x1.3mm) |
| Dropout voltage max 200mA | 300mV |
| Dropout voltage max 200ma | 300mV |
| Dropout voltage typ 100mA | 100mV |
| Dropout voltage typ 100ma | 100mV |
| Dropout voltage typ 200mA | 150mV |
| Dropout voltage typ 200ma | 150mV |
| Fixed output voltage step | 100mV |
| Output current guaranteed | 200mA |
| Quiescent current max 0mA | 60µA |
| Quiescent current typ 0mA | 30µA |
| Short circuit current typ | 400mA |
| Диап. темп. хр. | -65°C to 150°C |
| Fixed output voltage range | 0.8V to 3.5V |
| Quiescent current off mode | 1µA |
| Диап. раб. темп. | -40°C to 125°C |
| Quiescent current max 200mA | 100µA |
| Quiescent current typ 200mA | 50µA |
| Гистерезис тепловой защиты | 20°C |
| Output voltage tolerance 25C | ±2% |
| Output voltage tolerance 25c | ±2.0% |
| Supply rejection 120Hz 10kHz | 55dB |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | LDO Regulator Pos 3.3V 0.2A 5-Pin SOT-23 T/R |
| Adjustable output voltage max | VIN - Vdrop |
| Adjustable output voltage min | 0.8V |
| Тепловое сопр. переход-корпус | 68°C/W |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Output voltage tolerance full temp | ±3% |
| Output noise voltage without bypass | 148µV RMS |
| Output voltage tolerance full range | ±3.0% |
| Тепловое сопротивление переход-среда | 160°C/W |
| Output noise voltage with bypass 10nF | 51µV RMS |
| Thermal resistance junction case dfn6 | 104°C/W |
| Рабочая температура | -40°C ~ 125°C |
| Полярность включения | положительная |
| Thermal resistance junction ambient dfn6 | 237°C/W |
| Thermal resistance junction case sot23 5l | 68°C/W |
| Thermal resistance junction case sot323 5l | 134°C/W |
| Output noise voltage 10hz 100khz with bypass | 51µV RMS |
| Thermal resistance junction ambient sot23 5l | 160°C/W |
| Thermal resistance junction ambient sot323 5l | 246°C/W |
| Output noise voltage 10hz 100khz without bypass | 148µV RMS |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 3.3 |
Заметили ошибку в описании или параметрах?
