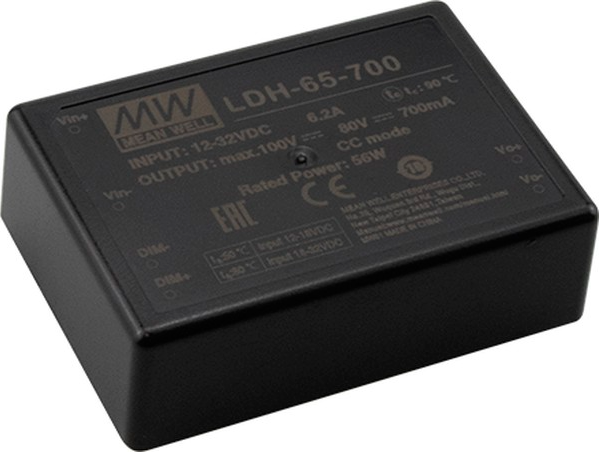

Преобразователь LDH-65-700W
У поставщика
У поставщиков
31 шт.
Норм. уп.: 100
Цены поставщиков
Склад 16
В наличии:27 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 068,30 |
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 179,41 |
| от 2 | 1 167,40 |
| от 3 | 1 152,63 |
| от 5 | 1 133,42 |
| от 10 | 1 106,38 |
Описание
Преобразователь MEAN WELL LDH-65-700W — это DC-DC повышающий драйвер для светодиодов с постоянным током. Модель обеспечивает выходной ток 700 мА при мощности до 56 Вт, поддерживает диммирование 0-10 В или ШИМ и имеет КПД до 95%. Компактный корпус 75 x 53 x 22.7 мм подходит для промышленного LED-освещения и систем с нестабильным низковольтным питанием.
Технические характеристики
| Тип | DC-DC Step-Up Constant Current LED Driver |
| Модель | LDH-65-700 |
| MTBF воен. | 874.9K hrs min at 25°C |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each X,Y,Z |
| Размеры | 75 x 53 x 22.7 mm (L x W x H) |
| Ном. мощность | 56.0W |
| Note dimming | Output voltage must be twice higher than input DC voltage |
| Ном. ток | 700mA |
| Пульсация тока | 5% at rated current |
| Dc current 12v | 6.2A |
| Dc current 24v | 3.1A |
| Метод диммирования | 0-10VDC or 10V PWM (1KHz-3KHz) |
| КПД при 12В | 91% |
| КПД 24В | 95% |
| MTBF Telcordia | 9118.4K hrs min |
| Note low input | If input below 11V, output current may drop to >80% of rated |
| Точность тока | ±5% at 12VDC and 24VDC input |
| Поведение без нагрузки | Output voltage rises to OVP then drops to input voltage, re-power to recovery |
| Note non dimming | Output voltage must step up by 3V from input DC voltage |
| Станд. безоп. | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
| Влажн. хранения | 10~95% RH |
| Вес вывода | 159g |
| Рабочая влажность | 20~90% RH non-condensing |
| Emission standard | BS EN/EN55015, EAC TP TC 020 |
| Стандарт помехоуст. | BS EN/EN61547, BS EN/EN61000-4-2,3,4,6,8; light industry level, EAC TP TC 020 |
| Конфиг. выводов | Вывод 1: Vin+ (DC Supply); Вывод 2: Vin- (DC Supply); Вывод 3: Dim- (2 in 1 dimming); Вывод 4: Dim+ (2 in 1 dimming); Вывод 5: Vout- (LED- connection); Вывод 6: Vout+ (LED+ connection) |
| Вес с пинами | 152g |
| Диап. вх. напр. | 9.5~32VDC |
| Packaging lead wire | 100pcs/15.9kg/1.07CUFT |
| Темп. хранения | -40~+85°C |
| Раб. температура | -40~+60°C |
| Диап. вых. напр. | 12.5~80VDC |
| Packaging pin mounted | 100pcs/15.2kg/0.86CUFT |
| Mounting style options | Pin mounted, Lead wire |
| Защита от перенапр. | 81~120V |
| Ток покоя входа | 10mA at PWM dimming OFF @12VDC |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Защита от короткого замыкания | Output short circuit will damage power supply |
| Темп. волн. пайки | 265°C, 5s max |
| Температура ручной пайки | 390°C, 3s max |
