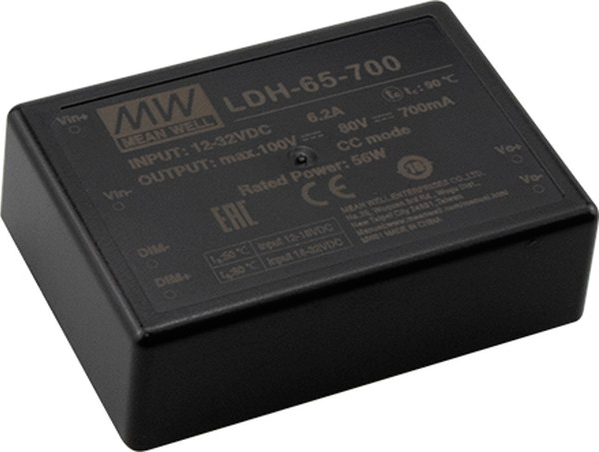

DC/DC драйвер светодиодов LDH-65-700
У поставщика
У поставщиков
236 шт.
Норм. уп.: 100
Цены поставщиков
Склад 16
В наличии:205 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 108,43 |
Склад 13
В наличии:31 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 013,04 |
| от 2 | 1 000,64 |
| от 3 | 984,56 |
| от 4 | 961,63 |
| от 7 | 922,91 |
Описание
DC/DC драйвер светодиодов от MEAN WELL мощностью 56 Вт. Работает от источника питания 9.5–32 В постоянного тока, поддерживает диммирование 0-10 В или ШИМ. КПД достигает 95%, пульсации тока не превышают 5%. Подходит для промышленного и архитектурного LED-освещения.
Технические характеристики
| Вес | 152g |
| Кол-во выводов | 6 |
| Вибрация | 10-500Hz, 2G, 10min/cycle, 60min per axis |
| Размеры | 75x53x22.7mm |
| Ном. мощность | 56.0W |
| Тип упаковки | модуль |
| MTBF MIL-HDBK | 874.9k hrs min |
| Пульсация тока | 5% |
| Метод диммирования | 0-10VDC or 10V PWM (1kHz-3kHz) |
| КПД при 12В | 91% |
| КПД 24В | 95% |
| Способ монтажа | THT (pin mounted) |
| MTBF Telcordia | 9118.4k hrs min |
| Поведение без нагрузки | output rises to OVP then drops to input voltage, re-power to recover |
| Станд. безоп. | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Dimming frequency | 1kHz-3kHz |
| Конфиг. выводов | 1: Vin+, 2: Vin-, 3: Dim-, 4: Dim+, 5: Vout-, 6: Vout+ |
| Диап. вх. напр. | 9.5~32VDC |
| Выходной ток номин. | 700mA |
| Диап. вых. напр. | 12.5~80VDC |
| Норма эмиссии | BS EN/EN55015 |
| Стандарт помехоуст. | BS EN/EN61547, BS EN/EN61000-4-2,3,4,6,8 |
| Точность выходного тока | ±5% |
| Защита от перенапр. | 81~120V |
| Ток покоя входа | 10mA |
| Темп. коэф. | ±0.03%/°C (0-50°C) |
| Защита от КЗ | none (will damage) |
| Input current typical 12v | 6.2A |
| Input current typical 24v | 3.1A |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -40~+60°C |
| Темп. волн. пайки | 265°C, 5s max |
| Температура ручной пайки | 390°C, 3s max |
