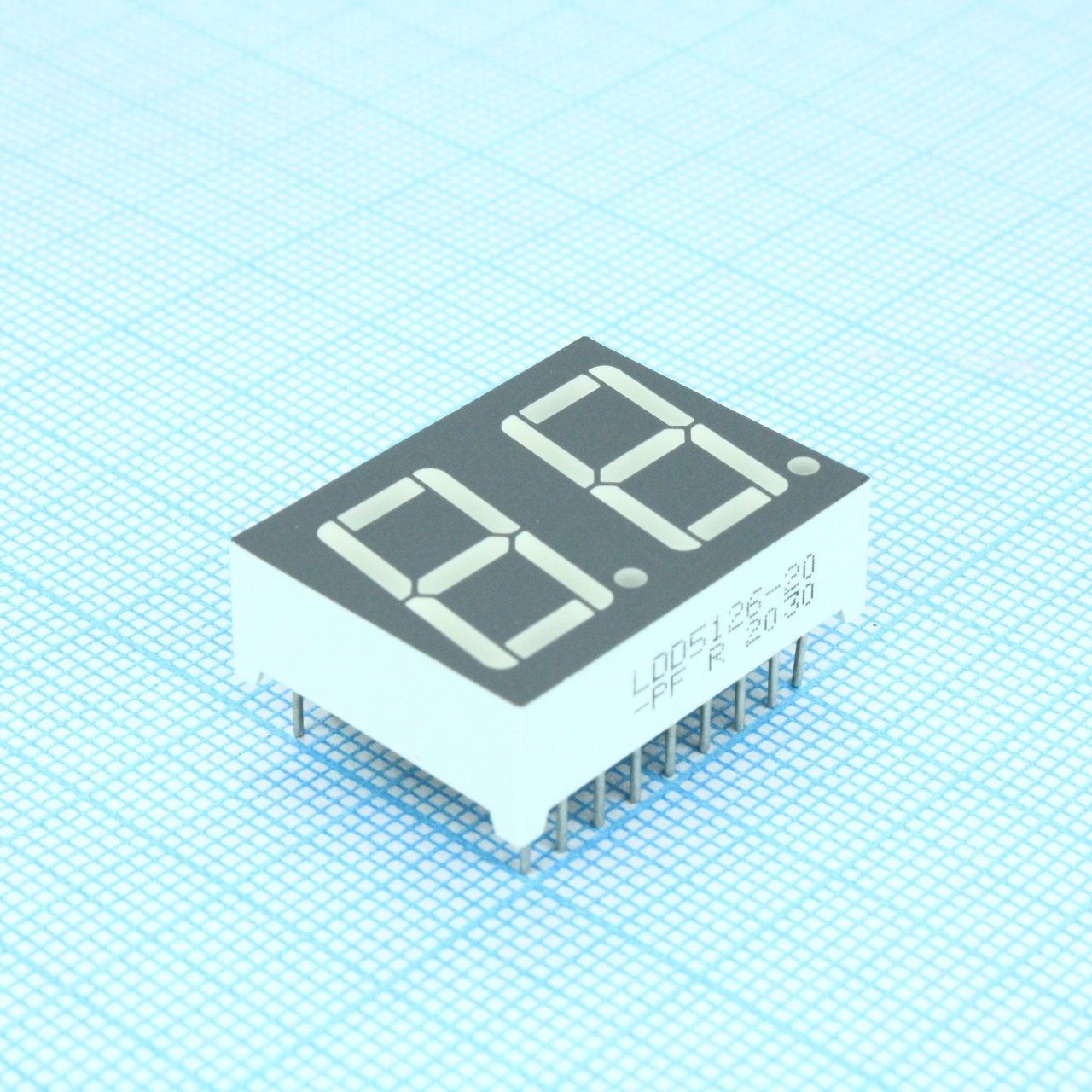

2-х разрядный индикатор 14,22мм/красный/640нм/8-24мкд
У поставщика
ПроизводительLigitek
У поставщиков
1 834 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:1 834 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,91 |
| от 7 | 51,78 |
| от 13 | 50,16 |
| от 20 | 48,21 |
| от 60 | 45,99 |
Описание
Индикатор двухразрядный семисегментный от Ligitek. Высота символа 14,22 мм, цвет свечения — красный с длиной волны 640 нм и яркостью от 8 до 24 мкд. Подходит для отображения цифровой информации в промышленной автоматике и контрольно-измерительных приборах.
Технические характеристики
| Цоколевка | LDD511X-XX: 1: Anode E Dig.1; 2: Anode D Dig.1; 3: Anode C Dig.1; 4: Anode DP Dig.1; 5: Anode E Dig.2; 6: Anode D Dig.2; 7: Anode G Dig.2; 8: Anode C Dig.2; 9: Anode DP Dig.2; 10: Anode B Dig.2; 11: Anode A Dig.2; 12: Anode F Dig.2; 13: Common Cathode Dig.2; 14: Common Cathode Dig.1; 15: Anode B Dig.1; 16: Anode A Dig.1; 17: Anode G Dig.1; 18: Anode F Dig.1; LDD512X-XX: 1: Cathode E Dig.1; 2: Cathode D Dig.1; 3: Cathode C Dig.1; 4: Cathode DP Dig.1; 5: Cathode E Dig.2; 6: Cathode D Dig.2; 7: Cathode G Dig.2; 8: Cathode C Dig.2; 9: Cathode DP Dig.2; 10: Cathode B Dig.2; 11: Cathode A Dig.2; 12: Cathode F Dig.2; 13: Common Anode Dig.2; 14: Common Anode Dig.1; 15: Cathode B Dig.1; 16: Cathode A Dig.1; 17: Cathode G Dig.1; 18: Cathode F Dig.1 |
| Серия | LDD511X/2X |
| Корпус | DIP |
| Тип монтажа | THT |
| Кол-во выводов | 18 |
| Шаг выводов | 2.54mm |
| Размеры | Ширина: 19.0mm (0.748"); Высота: 8.1mm (0.319"); Длина: 25.0mm (0.984"); Расстояние между выводами: 15.24mm (0.6"); Pin row spacing: 20.32mm (0.8") |
| Описание | Dual Digit LED Display (0.56 Inch) |
| Высота символа, мм | 14.2mm (0.56") |
| Part variants | LDD5111-XX: Common: Cathode; Материал чипа: GaP; Цвет излучения: Красный; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2.1; Пик. длина волны: 697; Сила света, мкд: Min: 0.2; Typ: 0.5; Spectral line half width nm: 90; Luminous intensity matching ratio: 2:1; LDD5112-XX: Common: Cathode; Материал чипа: GaP; Цвет излучения: Зелёный; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2.1; Пик. длина волны: 565; Сила света, мкд: Min: 4; Typ: 6.1; Spectral line half width nm: 30; Luminous intensity matching ratio: 2:1; LDD5113-XX: Common: Cathode; Материал чипа: GaAsP/GaP; Цвет излучения: Жёлтый; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2; Пик. длина волны: 585; Сила света, мкд: Min: 1.75; Typ: 3.05; Spectral line half width nm: 35; Luminous intensity matching ratio: 2:1; LDD5114-XX: Common: Cathode; Материал чипа: GaAsP/GaP; Цвет излучения: Оранжевый; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2; Пик. длина волны: 635; Сила света, мкд: Min: 1.75; Typ: 3.05; Spectral line half width nm: 45; Luminous intensity matching ratio: 2:1; LDD5115-XX: Common: Cathode; Материал чипа: GaAlAs; Цвет излучения: Красный; Прямое напряжение, В: Max: 2.4; Min: 1.5; Typ: 1.7; Пик. длина волны: 660; Сила света, мкд: Min: 3.05; Typ: 6.1; Spectral line half width nm: 20; Luminous intensity matching ratio: 2:1; LDD5121-XX: Common: Anode; Материал чипа: GaP; Цвет излучения: Красный; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2.1; Пик. длина волны: 697; Сила света, мкд: Min: 0.2; Typ: 0.5; Spectral line half width nm: 90; Luminous intensity matching ratio: 2:1; LDD5122-XX: Common: Anode; Материал чипа: GaP; Цвет излучения: Зелёный; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2.1; Пик. длина волны: 565; Сила света, мкд: Min: 4; Typ: 6.1; Spectral line half width nm: 30; Luminous intensity matching ratio: 2:1; LDD5123-XX: Common: Anode; Материал чипа: GaAsP/GaP; Цвет излучения: Жёлтый; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2; Пик. длина волны: 585; Сила света, мкд: Min: 1.75; Typ: 3.05; Spectral line half width nm: 35; Luminous intensity matching ratio: 2:1; LDD5124-XX: Common: Anode; Материал чипа: GaAsP/GaP; Цвет излучения: Оранжевый; Прямое напряжение, В: Max: 2.8; Min: 1.7; Typ: 2; Пик. длина волны: 635; Сила света, мкд: Min: 1.75; Typ: 3.05; Spectral line half width nm: 45; Luminous intensity matching ratio: 2:1; LDD5125-XX: Common: Anode; Материал чипа: GaAlAs; Цвет излучения: Красный; Прямое напряжение, В: Max: 2.4; Min: 1.5; Typ: 1.7; Пик. длина волны: 660; Сила света, мкд: Min: 3.05; Typ: 6.1; Spectral line half width nm: 20; Luminous intensity matching ratio: 2:1 |
| Условия теста | Forward voltage per chip: If=20mA; Пиковая длина волны: If=20mA; Reverse current any chip: Vr=5V; Полуширина спектр. линии: If=20mA; Luminous intensity per chip: If=10mA |
| Тип упаковки | Bulk (россыпь) |
| Предельные значения | Температура пайки: 260°C for 3 seconds at 1/16 inch below seating plane; Темп. хранения: -25°C to +85°C; Раб. температура: -25°C to +85°C; Peak current per chip mA: Green: 60; Orange: 80; Red SR: 200; Yellow: 120; Condition: Duty 1/10, 0.1ms Pulse Width; Forward current per chip mA: Green: 15; Orange: 20; Red SR: 40; Yellow: 30; Power dissipation per chip mW: Green: 45; Orange: 85; Red SR: 110; Yellow: 100; Reverse current per any chip uA: 10; Derating linear from 25C per chip mA per C: Green: 0.25; Orange: 0.45; Red SR: 0.45; Yellow: 0.45 |
| Common pin configuration | LDD511X-XX: Common Cathode; LDD512X-XX: Common Anode |
| Описание (англ.) | Dual digit 7-segment display/14.22mm/red/640nm/8000-24000ucd |
