ШИМ-контроллер, 700В 100кГц 30Вт
У поставщика
ПроизводительLeadTrend
КатегорияШИМ-контроллеры
У поставщиков
66 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:66 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 131,53 |
| от 7 | 124,56 |
| от 13 | 117,99 |
| от 26 | 113,16 |
| от 60 | 108,72 |
Описание

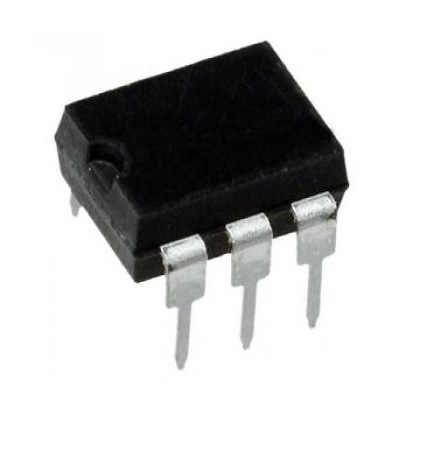

ШИМ-контроллер LD7904JGP7 от LeadTrend предназначен для построения импульсных источников питания. Работает при напряжении до 700 В и частоте 100 кГц, обеспечивая выходную мощность до 30 Вт. Выпускается в компактном корпусе DIP-6. Применяется в блоках питания для бытовой электроники и зарядных устройствах.
Технические характеристики
| ESD (мм) | 250V |
| ЭСР HBM | 2.5kV |
| Корпус | DIP-6 |
| Uvlo on | 16.0V |
| Vcc ovp | 27V |
| Тип монтажа | Выводной |
| Uvlo off | 9.0V |
| Otp level | 140°C |
| Кол-во выводов | 6 |
| Описание | Green Mode Power Switch |
| Артикул | LD7904JGP7 |
| Olp delay time | 84ms |
| Olp trip level | 5.0V |
| Otp hysteresis | 30°C |
| Соотв. RoHS | Да |
| Delay to output | 100ns |
| Startup current | 300µA |
| Vcc capacitor max | 47µF |
| Vcc capacitor min | 10µF |
| Comp capacitor max | 100nF |
| Comp capacitor min | 2.2nF |
| Макс. коэффициент заполнения | 75% |
| Slope compensation | 150mV |
| Drain on resistance | 2.8Ω |
| Frequency trembling | ±6.2kHz |
| Soft start duration | 4ms |
| Частота перекл. | 100kHz |
| Green mode frequency | 25kHz |
| Green mode threshold | 2.1V |
| Zero duty trip level | 1.6V |
| Comp open loop voltage | 6V |
| Supply voltage vcc max | 25V |
| Supply voltage vcc min | 11V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Peak pulse drain current | 4A |
| Off state leakage current | 8µA |
| Operating current comp 0v | 1.1mA |
| Operating current comp 3v | 3.1mA |
| Comp short circuit current | 0.26mA |
| Температура пайки выводов | 260°C |
| Leading edge blanking time | 380ns |
| High voltage current source | 1.0mA |
| Output power adapter 230vac | 25W |
| Total power dissipation 25c | 1.25W |
| Описание (англ.) | PWM controller |
| Current sense input impedance | 1MΩ |
| Напряжение пробоя сток-исток | 700V |
| Output power adapter 90 264vac | 18W |
| Output power open frame 230vac | 30W |
| Current sense max input voltage | 0.45V |
| Тепловое сопр. переход-корпус | 30°C/W |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -20°C |
| Output power open frame 90 264vac | 25W |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 80°C/W |
