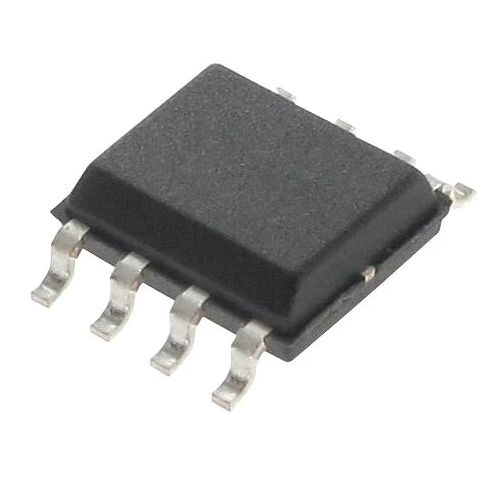

Микросхема LD7575PS
У поставщика
У поставщиков
24 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,37 |
| от 22 | 33,86 |
| от 44 | 31,48 |
| от 87 | 29,72 |
| от 173 | 28,11 |
Описание
Микросхема LD7575PS от LeadTrend — это коммутационный контроллер для импульсных источников питания. Работает с напряжением до 30 В, имеет встроенную защиту от перегрузки и короткого замыкания. Выпускается в компактном корпусе для поверхностного монтажа. Применяется в блоках питания бытовой электроники и зарядных устройствах.
Технические характеристики
| Тип | Коммутационные контроллеры |
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Shipping | 2500/tape & reel |
| Top mark | LD7575PS |
| Кол-во выводов | 8 |
| Описание | Green-Mode PWM Controller with High-Voltage Start-Up Circuit |
| Артикул | LD7575PS |
| Rising time | 50nS |
| Uvlo on max | 17.0V |
| Uvlo on min | 15.0V |
| Uvlo on typ | 16.0V |
| Falling time | 30nS |
| Uvlo off max | 11.0V |
| Uvlo off min | 9.0V |
| Uvlo off typ | 10.0V |
| Ovp level max | 30.0V |
| Ovp level min | 25.0V |
| Ovp level typ | 27.5V |
| Olp delay time | 30mS |
| Olp trip level | 5.0V |
| Соотв. RoHS | Да |
| Temp stability | 3% |
| Delay to output | 100nS |
| Rising time max | 160nS |
| Startup current | 100uA |
| Falling time max | 60nS |
| Output low level | 1V |
| Output high level | 9V |
| Vcc capacitor max | 47uF |
| Vcc capacitor min | 10uF |
| Voltage stability | 1% |
| Cs input impedance | 1MOhm |
| Gate output current | 500mA |
| Green mode frequency | 20kHz |
| Green mode threshold | 2.35V |
| Hv current source max | 1.5mA |
| Hv current source min | 0.5mA |
| Hv current source typ | 1.0mA |
| Comp open loop voltage | 6.0V |
| Comp rt cs voltage max | 7V |
| Comp rt cs voltage min | -0.3V |
| Supply voltage vcc max | 25V |
| Supply voltage vcc min | 11V |
| High voltage pin hv max | 500V |
| High voltage pin hv min | -0.3V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Макс. частота переключения | 130kHz |
| Мин. частота переключения | 50kHz |
| Cs max input voltage max | 0.90V |
| Cs max input voltage min | 0.80V |
| Cs max input voltage typ | 0.85V |
| Макс. темп. перехода | 150C |
| Esd voltage hbm except hv | 3kV |
| Esd voltage machine model | 200V |
| Leading edge blanking time | 350nS |
| Protection tripped current | 0.5mA |
| Supply voltage vcc abs max | 30V |
| Hv off state leakage current | 35uA |
| Operating current comp 0v min | 2.0mA |
| Operating current comp 0v typ | 3.0mA |
| Operating current comp 3v max | 4.0mA |
| Operating current comp 3v min | 2.5mA |
| Power dissipation dip8 at 85c | 650mW |
| Power dissipation sop8 at 85c | 400mW |
| Comp short circuit current max | 2.2mA |
| Comp short circuit current min | 1.5mA |
| Package thermal resistance dip8 | 100C/W |
| Package thermal resistance sop8 | 160C/W |
| Lead temperature soldering 10sec | 260C |
| Oscillator frequency rt 100k max | 70.0kHz |
| Oscillator frequency rt 100k min | 60.0kHz |
| Oscillator frequency rt 100k typ | 65.0kHz |
| Operating ambient temperature max | 85C |
| Operating ambient temperature min | -40C |
