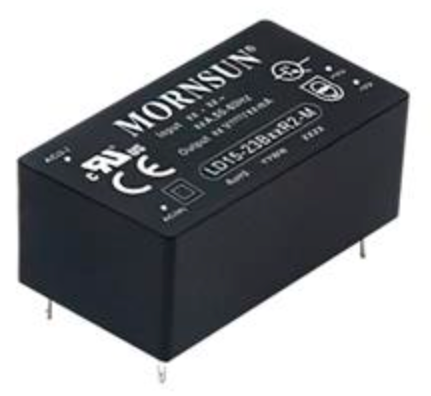

Источник питания LD15-23B12R2
У поставщика
У поставщиков
3 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 799,94 |
Цены поставщиков
РадиоЧип
В наличии:3 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 799,94 |
Технические характеристики
| MTBF | ≥3,200,000 hours (MIL-HDBK-217F@25°C) |
| Корпус | DIP |
| Горячая замена | Unavailable |
| Тип монтажа | THT |
| КПД | 85% typ at 230VAC |
| Weight a2s | 68g typ |
| Weight a4s | 88g typ |
| Вес DIP | 48g typ |
| Артикул | LD15-23B12R2 |
| Помехоустойчивость | IEC/EN61000-4-2 (ESD), IEC/EN61000-4-3 (RS), IEC/EN61000-4-4 (EFT), IEC/EN61000-4-5 (Surge), IEC/EN61000-4-6 (CS), IEC/EN61000-4-11 (Voltage dips) with specified performance criteria |
| Минимальная нагрузка | 0% |
| Вых. мощность | 15W |
| Класс безопасности | CLASS II |
| Built in fuse | 2A/300V, slow-blow |
| Материал корпуса | Black plastic, flame-retardant UL94V-0 |
| ЭМС излучение | CISPR32/EN55032 CLASS B, CISPR11/EN55011 CLASS B, EN55014-1 |
| Метод охлаждения | Free air convection |
| Dimensions a2s | 76.00 x 31.50 x 32.30 mm |
| Dimensions a4s | 76.00 x 31.50 x 36.90 mm |
| Dimensions dip | 47.60 x 26.80 x 23.50 mm |
| Вых. ток | 1250mA |
| Вых. напряжение | 12V |
| Вх. частота | 47-63 Hz |
| Ток утечки | 0.1mA RMS max at 277VAC/50Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1% |
| Пульсации и шум | 70mV typ, 120mV max peak-to-peak |
| Станд. безоп. | IEC/UL62368-1, EN61558-1, EN60335-1; design reference IEC/EN60601-1, ANSI/AAMI ES60601-1 |
| Влажн. хранения | ≤95% RH |
| Designed life 25c | >130,000 hours at 230VAC, 100% load |
| Designed life 55c | >27,000 hours at 230VAC, 100% load |
| Chassis mount type | A2S |
| Макс. емк. нагр. | 2000uF |
| Din rail mount type | A4S |
| Время удерж. 115VAC | 10ms typ |
| Время удерж. 230VAC | 55ms typ |
| Темп. хранения | -40 to +85°C |
| Частота перекл. | 65 kHz |
| Входной ток 115 В AC | 0.45A max |
| Входной ток 230 В AC | 0.30A max |
| Пусковой ток 115VAC | 30A typ |
| Пусковой ток 230VAC | 60A typ |
| Раб. температура | -40 to +85°C |
| Диапазон входного AC | 85-305 VAC |
| Диапазон входного напряжения DC | 100-430 VDC |
| Точность выходного напряжения | ±2% |
| Защита от перегрузки по току | ≥110% Io, self-recover |
| Защита от перенапр. | ≤20VDC (output voltage clamp or hiccup) |
| Power derating altitude | 6.7%/km from 2000-5000m |
| Темп. коэф. | ±0.02 %/°C |
| Защита от КЗ | Hiccup, continuous, self-recover |
| Потребление в режиме ожидания | 0.10W at 230VAC |
| Температура снижения мощности | 2.67%/°C from +55 to +70°C, 0.66%/°C from +70 to +85°C |
| Темп. волн. пайки | 260±5°C, 5-10s |
| Снижение мощности по входу | 1.33%/VAC from 85-100VAC, 0.71%/VAC from 277-305VAC |
| Температура ручной пайки | 360±10°C, 3-5s |
| Напряжение изоляции вх/вых | 4200 VAC for 1 min |
| Сопротивление изоляции вход-выход | 100 MΩ min at 500VDC |
