Регулируемый стабилизатор с низким падением напряжения положительной полярности, 1.25-15 В, 1.3 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
4 333 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:3 903 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,86 |
| от 195 | 16,11 |
| от 389 | 14,72 |
| от 777 | 13,52 |
| от 1 554 | 12,74 |
Склад 12
В наличии:430 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,16 |
| от 30 | 29,04 |
Описание

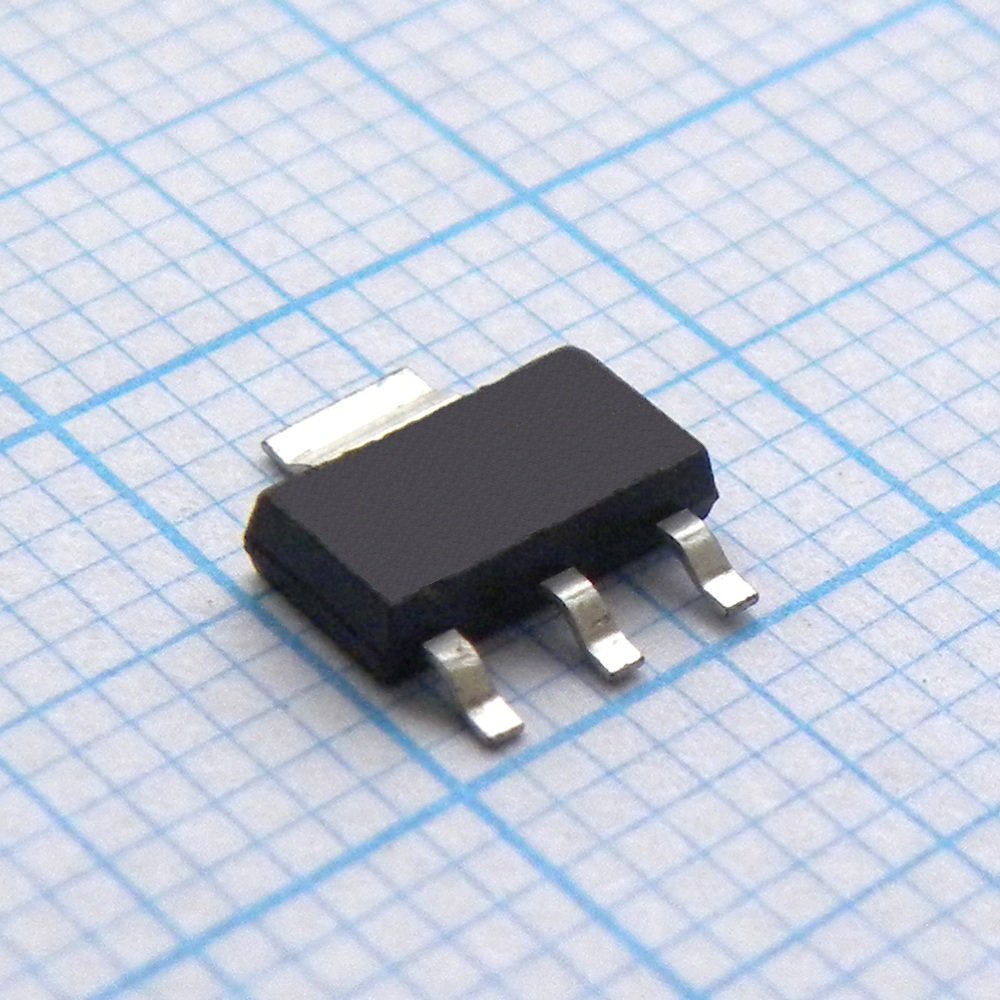

LD1117STR от STMicroelectronics — это регулируемый стабилизатор напряжения с низким падением напряжения (LDO) положительной полярности. Выходное напряжение регулируется от 1,25 до 15 В при токе до 1,3 А, компонент выпускается в компактном корпусе SOT-223. Подходит для использования в промышленной автоматике и блоках питания бытовой электроники.
Технические характеристики
| Серия | LD1117 |
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Код заказа | LD1117STR |
| Описание | LOW DROP FIXED AND ADJUSTABLE POSITIVE VOLTAGE REGULATORS |
| Тип выхода | Adjustable |
| Выходной шум | 0.003% of Vout |
| Тип монтажа | SMD/THT |
| Pin count so8 | 8 |
| Pin count dpak | 3 |
| Tab connection | VOUT |
| Рег. линии | 0.035% typ, 0.2% max |
| Рег. нагрузки | 0.1% typ, 0.4% max |
| Варианты корпуса | SOT-223, SO-8, DPAK, TO-220 |
| Pin count to220 | 3 |
| Pin count sot223 | 4 |
| Макс. вх. напр. | 15V |
| Ток покоя | 5mA to 10mA |
| Опорное напряжение | 1.25V |
| Adjustable version | Да |
| Order code package | SOT-223 |
| Макс. вых. ток | 1.3A |
| Макс. выходное напряжение | 15V |
| Мин. вых. напряжение | 1.25V |
| Терморегулирование | 0.01%/W |
| Dropout voltage max | 1.2V |
| Dropout voltage typ | 1V |
| Долговременная стабильность | 0.3% |
| Npn pass transistor | Да |
| Пиковый выходной ток | 1300mA |
| Тип выхода | регулируемый |
| Мин. ток нагр. | 2mA |
| Order code packaging | Tape & Reel |
| Мин. выходной конденсатор | 10µF |
| Выходной ток номин. | 800mA |
| Output noise percent | 0.003% |
| Выходное напряжение шума | 100µV |
| Диап. вых. напр. | 1.25V to 15V |
| Макс. рассеиваемая мощность | 12W |
| Макс. ток покоя | 10mA |
| Ток покоя тип. | 5mA |
| Температурная стабильность | 0.5% |
| Adjustment pin current | 60µA typ, 120µA max |
| Internal current limit | Да |
| Internal thermal limit | Да |
| Thermal regulation max | 0.1%/W |
| Типовое падение напряжения | 1V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Fixed versions available | 1.2V, 1.8V, 2.5V, 2.85V, 3.0V, 3.3V, 5.0V |
| Minimum load current max | 5mA |
| Minimum load current typ | 2mA |
| Supply voltage rejection | 75dB typ |
| Dropout voltage max 100mA | 1.1V |
| Dropout voltage max 500mA | 1.15V |
| Dropout voltage max 800mA | 1.2V |
| Диап. темп. хр. | -40°C to 150°C |
| Adjustment pin current max | 120µA |
| Adjustment pin current typ | 60µA |
| Stability capacitor minimum | 10µF |
| Output voltage tolerance 25c | ±1% |
| Supply voltage rejection min | 60dB |
| Supply voltage rejection typ | 75dB |
| Описание (англ.) | LDO Regulator Pos 1.25V to 15V 1.3A 4-Pin(3+Tab) SOT-223 T/R |
| Adjustment pin current change | 1µA typ, 5µA max |
| Scsi2 active termination support | Да |
| Тепловое сопр. переход-корпус | 15°C/W |
| Adjustment pin current change max | 5µA |
| Adjustment pin current change typ | 1µA |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Output voltage tolerance full range | ±2% |
| Тепловое сопротивление переход-среда | 50°C/W |
| Диапазон темп. перехода | 0°C to 150°C |
| Thermal resistance junction case so8 | 20°C/W |
| Thermal resistance junction case dpak | 8°C/W |
| Thermal resistance junction case to220 | 3°C/W |
| Thermal resistance junction case sot223 | 15°C/W |
