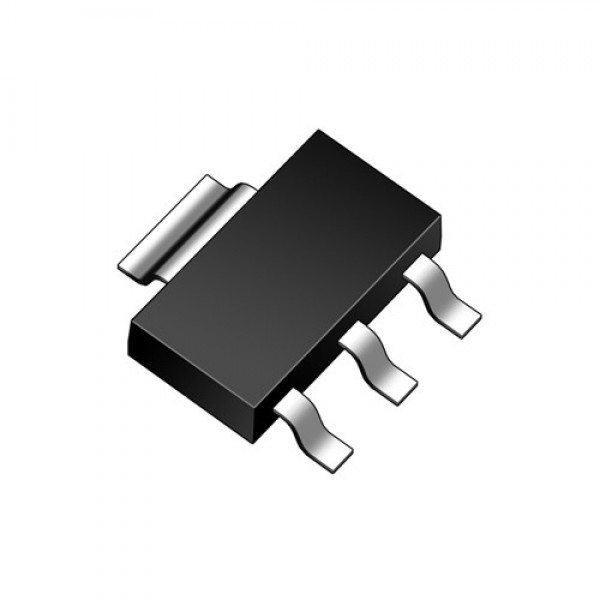

Микросхема LD1117S33TR
В наличии
На своём складе
2 668 шт.
Норм. уп.: 2500
У поставщиков
10 906 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 8,59 |
| от 60 | 8,24 |
| от 120 | 8,01 |
| от 200 | 7,84 |
Цены поставщиков
Склад 2
В наличии:6 шт
Срок поставки: до 2 недель
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 8,59 |
| от 60 | 8,24 |
| от 120 | 8,01 |
| от 200 | 7,84 |
Склад 15
В наличии:10 900 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 10,31 |
Описание
Микросхема линейного стабилизатора напряжения LD1117S33TR от ST Microelectronics. Обеспечивает фиксированное выходное напряжение 3,3 В при входном от 3,3 до 15 В, рассчитана на ток до 800 мА. Выполнена в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для питания микроконтроллеров и других устройств в промышленной и бытовой электронике.
Технические характеристики
| Тип | Линейный регулятор |
| В упаковке | REEL, 2500 шт. |
| Монтаж | поверхностный (SMT) |
| Корпус | SOT-223-3 (SMD) |
| Компонент | LD1117S33TR |
| Рабочая температура | 0…+125 °С |
| Шаг выводов | 2.3mm |
| Тип упаковки | SOT-223 |
| Тип монтажа | SMD |
| Вых. напряжение | 3.3V |
| Диап. вх. напр. | 3,3…15 (max) В |
| Макс. вх. напр. | 15V |
| Ток покоя | не указано |
| Макс. вых. ток | 800mA |
| Dropout voltage max | 1.15V at 25°C, 1.2V over temperature range |
| Current limit typical | 1100mA |
| Ширина корпуса | 3.3 to 3.7mm |
| Высота корпуса | 1.8mm max |
| Длина корпуса | 6.3 to 6.7mm |
| Типовое падение напряжения | 1V |
| Line regulation typical | 0.2mV |
| Типовая нагрузочная регулировка | 4mV |
| Допуск вых. напр. | ±1% at 25°C, ±2% over full temperature range |
| Supply voltage rejection | 75dB (typ) |
| Тепловое сопротивление переход-среда | 55°C/W |
| Диапазон темп. перехода | 0 to +125°C |
