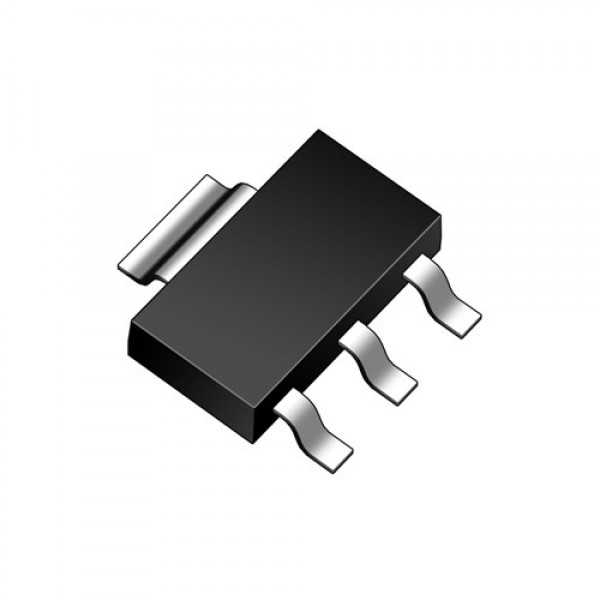

Микросхема LD1117AG-33-AA3
У поставщика
У поставщиков
37 шт.
Цены поставщиков
Склад 7
В наличии:37 шт
Цена по запросуОписание
Микросхема UTC LD1117AG-33-AA3 — это низковольтный стабилизатор напряжения с фиксированным выходом 3,3 В. Выполнена в корпусе SOT-223 для поверхностного монтажа, поддерживает выходной ток до 1 А и имеет встроенную защиту от перегрева и перегрузки по току. Применяется в промышленной автоматике, блоках питания и бытовой электронике.
Технические характеристики
| Контактов | 3 |
| Тип | Low Dropout Voltage Regulator |
| Корпус | SOT-223 |
| Особенности | [ "Low dropout voltage", "Built-in current limit and over temperature protection", "Low current consumption", "Support MLCC", "Suitable for SCSI-2 active termination if VOUT set to 2.85V" ] |
| Компонент | LD1117AG-33-AA3 |
| Без свинца | true |
| Без галогенов | true |
| Тип монтажа | SMD |
| Рег. линии | 1mV to 6mV |
| Рег. нагрузки | 1mV to 10mV |
| Макс. ток ограничения | 1000mA |
| Мин. ток ограничения | 800mA |
| Макс. вх. напр. | 18V |
| Конфиг. выводов | { "pin1": "GND/ADJ", "pin2": "VOUT", "pin3": "VIN" } |
| Dropout voltage 1a | 1.20V to 1.30V |
| Макс. вых. ток | 1.0A |
| Макс. выходное напряжение | 3.366V |
| Мин. вых. напряжение | 3.234V |
| Терморегулирование | 0.01%/W to 0.10%/W |
| Долговременная стабильность | 0.3% |
| Мин. ток нагр. | 2mA to 5mA |
| Выходное напряжение шума | 100μV |
| Dropout voltage 100ma | 1.00V to 1.10V |
| Dropout voltage 500ma | 1.15V to 1.25V |
| Dropout voltage 800ma | 1.20V to 1.30V |
| Макс. ток покоя | 10mA |
| Температурная стабильность | 0.5% |
| Тепловое сопротивление JA | 165°C/W |
| Тепловое сопротивление JC | 15°C/W |
| Номин. вых. напр. | 3.3V |
| Типовое выходное напряжение | 3.300V |
| Рабочее входное напряжение | 4.75V to 10V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | +150°C |
| Supply voltage rejection | 60dB to 75dB |
| Input voltage recommended | 15V |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -20°C |
| Ток покоя тип. | 5mA |
| Output voltage deviation temperature | -0.5% to +0.5% |
