Линейный стабилизатор с низким падением напряжения положительной полярности, 1.5В, 1А
У поставщика
ПроизводительUMW-Youtai
КатегорияМикросхемы
У поставщиков
1 117 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 117 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 98 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,05 |
| от 90 | 6,50 |
| от 180 | 5,92 |
| от 359 | 5,34 |
| от 717 | 4,85 |
Описание

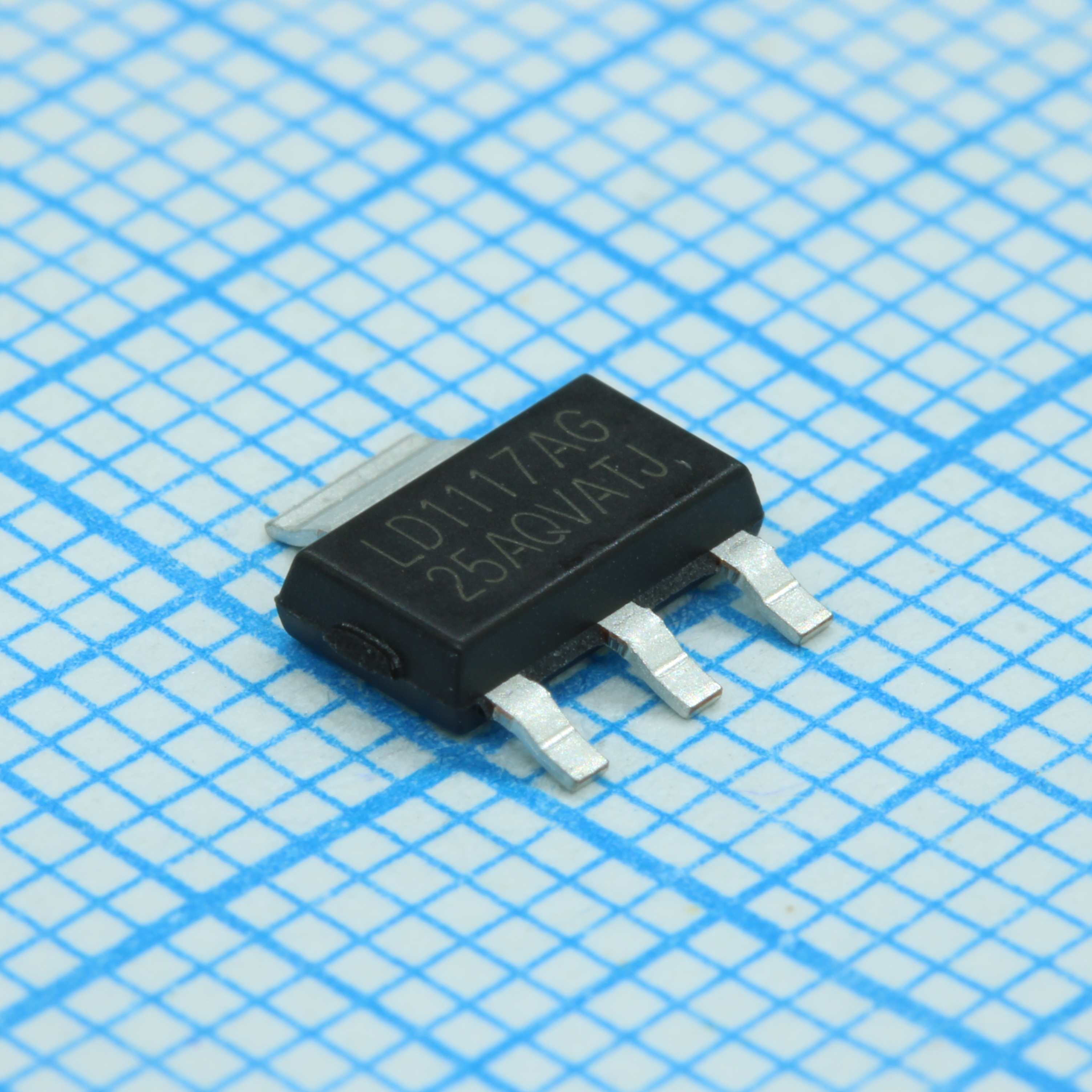

Линейный стабилизатор LD1117-2.5 от UMW-Youtai — это микросхема с фиксированным выходным напряжением 2,5 В. Модель рассчитана на выходной ток до 1 А и выпускается в компактном корпусе SOT-223. Благодаря низкому падению напряжения подходит для питания чувствительных цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | linear voltage regulator, positive |
| Тип монтажа | SMD (SOT-223, SOT-89, TO-252); THT (TO-220) |
| Корпус | SOT-223 |
| Output noise rms | 0.005% of VOUT |
| Макс. ток ограничения | 1.8A |
| Мин. ток ограничения | 1.4A |
| Макс. вых. ток | 1A |
| Packages available | SOT-223, TO-252, SOT-89, TO-220 |
| Макс. регулировка линии | 15mV |
| Макс. регулировка нагрузки | 18mV |
| Долговременная стабильность | 0.3% at 125°C for 1000h |
| Current limit typical | 1.6A |
| Макс. ток покоя | 10mA |
| Температурная стабильность | 0.5% |
| Dropout voltage max 1a | 1.30V |
| Output noise bandwidth | 10Hz to 10kHz |
| Output voltage max 25c | 2.538V |
| Output voltage min 25c | 2.462V |
| Номин. вых. напр. | 2.5V |
| Line regulation typical | 6mV |
| Типовая нагрузочная регулировка | 6mV |
| Точность выходного напряжения | 1.5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Ripple rejection typical | 60dB |
| Thermal shutdown typical | 150°C |
| Ток покоя тип. | 5mA |
| Temperature range storage | -65°C to +150°C |
| Dropout voltage typical 1a | 1.2V |
| Input voltage max absolute | 18V |
| Ripple rejection condition | VIN-VOUT=3V, VRIPPLE=1Vpp |
| Ripple rejection frequency | 120Hz |
| Описание (англ.) | LDO 1.5V 1A |
| Input voltage recommended max | 12V |
| Output voltage max full range | 2.550V |
| Output voltage min full range | 2.450V |
| Temperature range operating junction | -40°C to +125°C |
| Thermal resistance junction to case to220 | 4.5°C/W |
| Thermal resistance junction to case to252 | 10°C/W |
| Thermal resistance junction to case sot223 | 15°C/W |
| Thermal resistance junction to ambient sot89 | 30°C/W |
| Thermal resistance junction to ambient to252 | 100°C/W |
| Thermal resistance junction to ambient sot223 | 120°C/W |
