Индикатор шкальный 10-сегментный / красный/625нм/2.2-9мкд
У поставщика
ПроизводительLigitek
У поставщиков
2 005 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:2 005 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,73 |
| от 8 | 42,70 |
| от 20 | 41,19 |
| от 40 | 39,42 |
| от 80 | 37,48 |
Описание

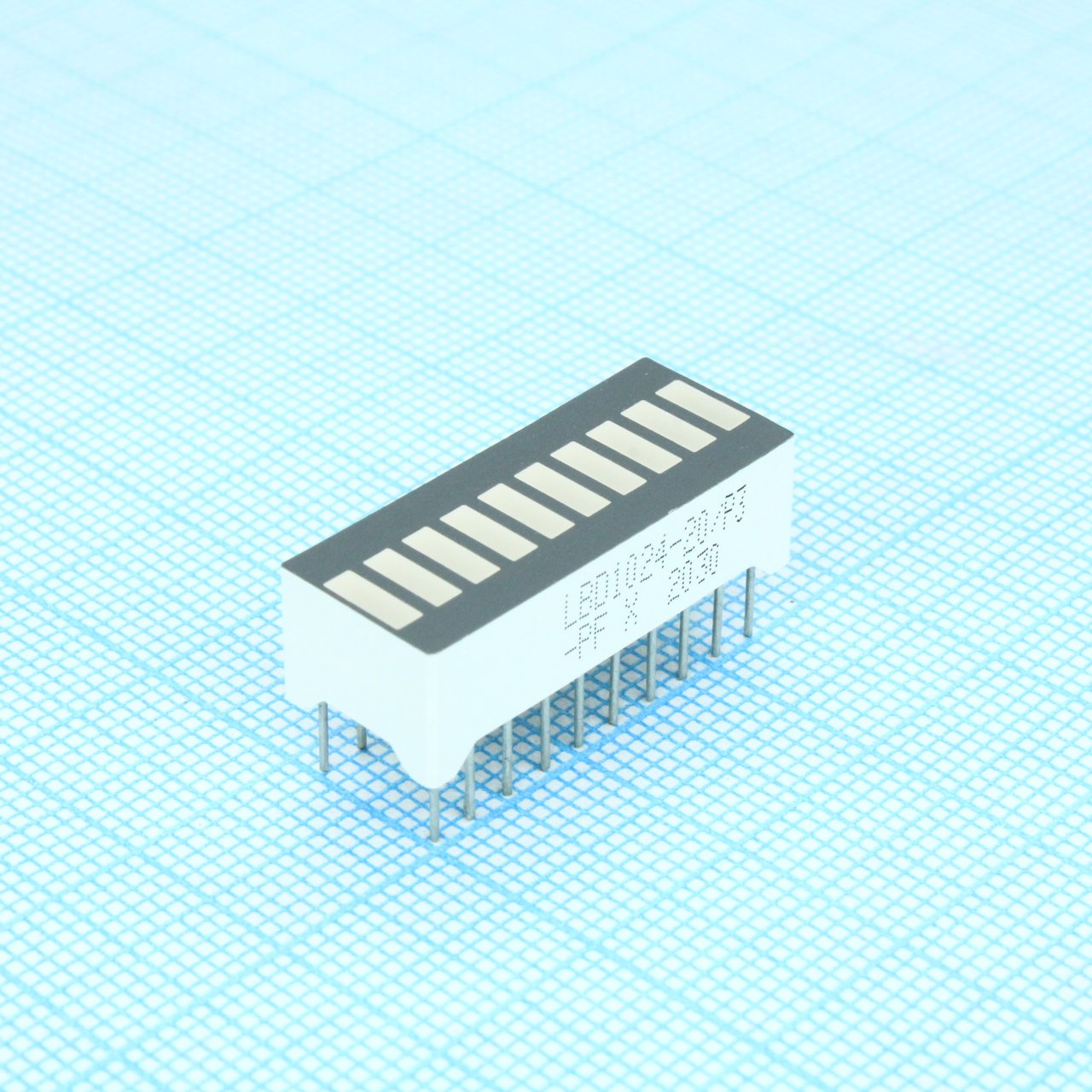

Индикатор шкальный 10-сегментный от Ligitek. Модель LBD1024-20/P3/A-PF выдаёт красное свечение (625 нм) с яркостью от 2,2 до 9 мкд. Компонент поставляется в тубе. Применяется в промышленной автоматике и измерительном оборудовании для визуального отображения уровня сигнала.
Технические характеристики
| Корпус | BAR DIGIT LED DISPLAY |
| Тип монтажа | THT |
| Кол-во выводов | 20 |
| Common pin | Anode |
| Размеры | Ширина: 10.1mm; Высота: 8.0mm; Длина: 25.3mm; Допуск: ±0.25mm |
| Рабочий цикл | 1/10, 0.1ms pulse width |
| Описание | BAR DIGIT LED DISPLAY, 10-segment, red, 625nm, 2.2-9mcd |
| Артикул | LBD1024-20/P3/A-PF |
| Материал чипа | GaAsP/GaP |
| Цвет излучения | Оранжевый |
| Пиковая длина волны | 635nm |
| Reliability test | Solderability test: T.Sol=230°C±5°C, dwell time=5±1sec; Термоудар: Ta=105°C±5°C & -40°C±5°C (10min each), 10 cycles; Operating life test: Ta=25°C, If=10mA, t=1000hrs; Solder resistance test: T.Sol=260°C±5°C, dwell time=10±1sec; Low temperature storage test: Ta=-40°C±5°C, t=1000hrs; High temperature storage test: Ta=105°C±5°C, t=1000hrs; High temperature high humidity test: Ta=65°C±5°C, RH=90%~95%, t=240hrs |
| Условия пайки | Iron time: 3 seconds max (one time only); Preheat time: 60 seconds max; Iron temperature: 350°C max; Preheat temperature: 120°C max; Wave soldering dipping time: 3 seconds max; Wave soldering bath temperature: 260°C max |
| Темп. хранения | -25°C ~ +85°C |
| Reverse voltage test | 5V |
| Раб. температура | -25°C ~ +85°C |
| Тип упаковки | Tube (туба) |
| Forward current per chip | 30mA |
| Forward voltage per chip | Max: 2.6V; Min: 1.7V; Typ: 2.1V; Test condition: If=20mA |
| Reverse current per chip | 10μA |
| Полуширина спектр. линии | 45nm |
| Power dissipation per chip | 100mW |
| Luminous intensity per chip | Min: 2.35mcd; Typ: 4.0mcd; Test condition: If=10mA |
| Описание (англ.) | 10 Segments bar graph-display/red/625nm/2200-9000ucd |
| Peak forward current per chip | 120mA |
| Luminous intensity matching ratio | 2:1 |
