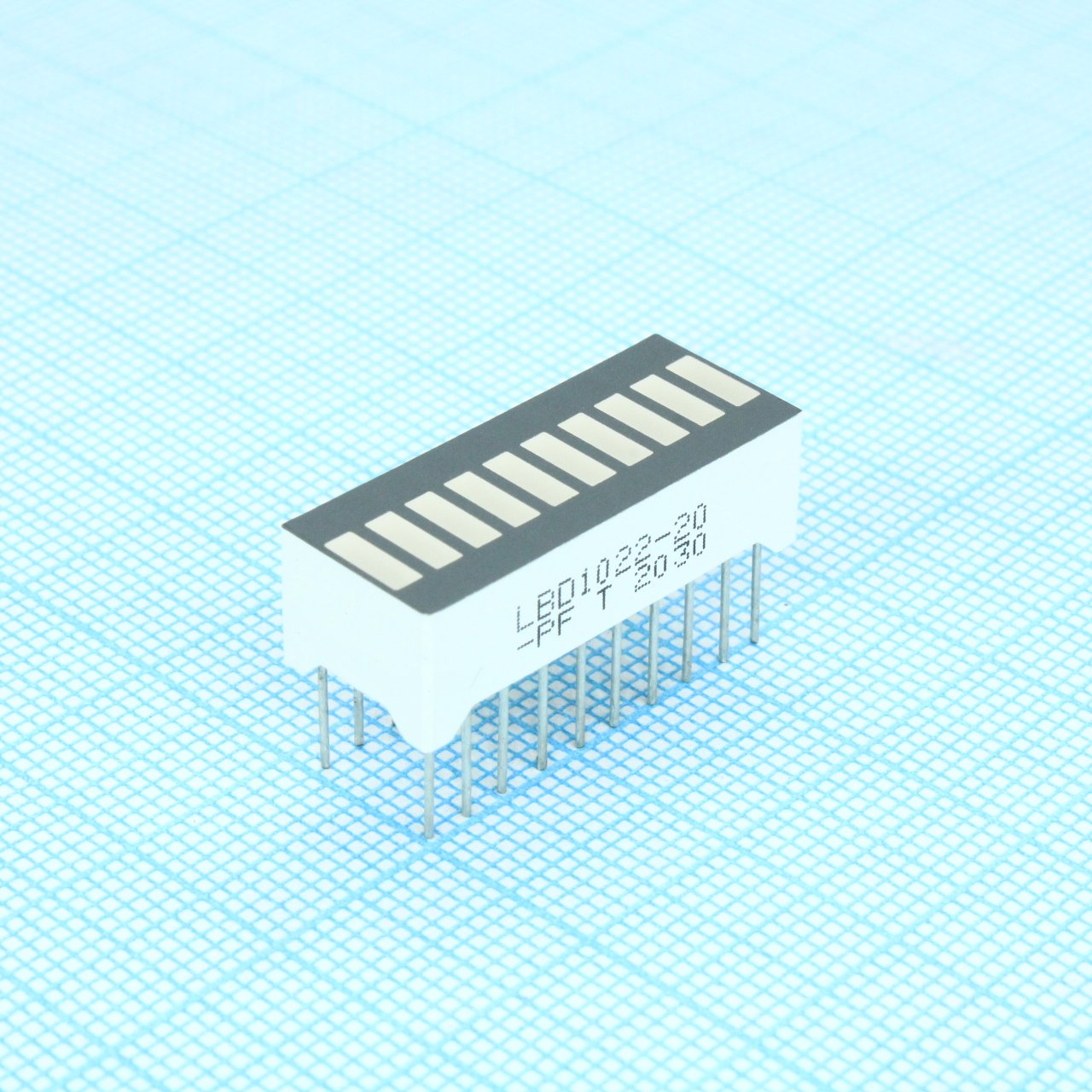

Индикатор шкальный 10-сегментный / зеленый/568нм/3.6-14мкд
У поставщика
ПроизводительLigitek
У поставщиков
4 925 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:4 925 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,47 |
| от 9 | 38,47 |
| от 20 | 37,02 |
| от 40 | 35,35 |
| от 80 | 33,55 |
Описание
Индикатор шкальный 10-сегментный от Ligitek. Выполнен в зелёном цвете (568 нм) с яркостью от 3,6 до 14 мкд. Подходит для визуализации уровня сигнала или заполнения шкалы в промышленной автоматике и измерительных приборах.
Технические характеристики
| Корпус | DIP-20 |
| Тип монтажа | THT |
| Кол-во выводов | 20 |
| Шаг выводов | 2.54mm |
| Размеры | 25.3mm x 10.1mm x 8.0mm |
| Описание | BAR DIGIT LED DISPLAY, 10-segment, green |
| Артикул | LBD1022-20/A-PF |
| Pin 1 to 10 | Cathode |
| Производитель | LIGITEK ELECTRONICS CO.,LTD. |
| Pin 11 to 20 | Anode |
| Материал чипа | GaP |
| Цвет излучения | Зелёный |
| Segment height | 7.6mm |
| Пиковая длина волны | 565nm |
| Preheat time max | 60s |
| Макс. прямое напряжение | 2.6V |
| Мин. прямое напряжение | 1.7V |
| Типовое прямое напряжение | 2.1V |
| Dip soldering time max | 3s |
| Мин. сила света | 3.0mcd |
| Типовая сила света | 6.1mcd |
| Preheat temperature max | 120°C |
| Soldering iron time max | 3s |
| Тип упаковки | Tube (туба) |
| Common pin configuration | Anode (LBD1022-XX-PF) |
| Forward current per chip | 30mA |
| Полуширина спектр. линии | 30nm |
| Диап. темп. хр. | -25°C to +85°C |
| Wave soldering cycles max | 1 |
| Power dissipation per chip | 100mW |
| Диап. раб. темп. | -25°C to +85°C |
| Solder bath temperature max | 260°C |
| Reverse current per any chip | 10uA |
| Описание (англ.) | 10 Segments bar graph-display/green/568nm/3600-14000ucd |
| Peak forward current per chip | 120mA |
| Условия измерения прямого напряжения | If=20mA |
| Peak forward current condition | Duty 1/10, 0.1ms pulse width |
| Reverse voltage test condition | Vr=5V |
| Soldering iron temperature max | 350°C |
| Luminous intensity matching ratio | 2:1 |
| Luminous intensity test condition | If=10mA |
