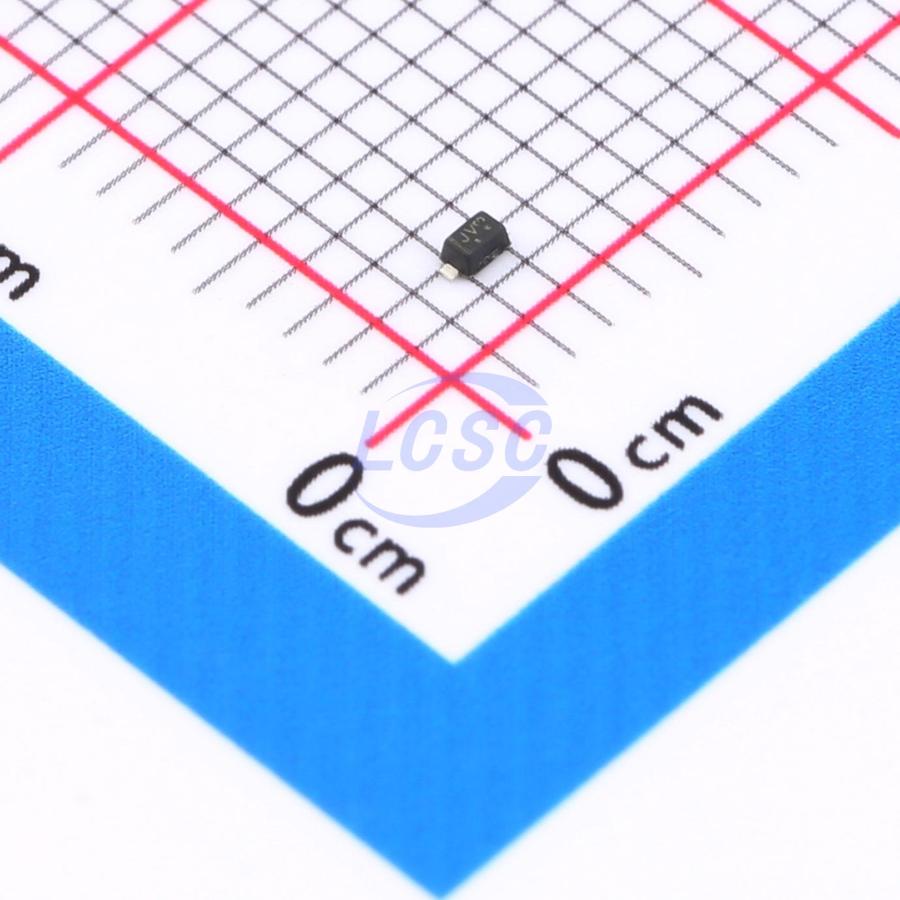

LBAT54XV2T1G
У поставщика
У поставщиков
18 461 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:18 461 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,53 |
| от 1 546 | 2,04 |
| от 2 513 | 1,77 |
| от 4 253 | 1,56 |
| от 7 023 | 1,41 |
Описание
LBAT54XV2T1G — диод Шоттки от производителя LRC (Leshan Radio Company). Компонент предназначен для высокоскоростного переключения и выпрямления в цепях с низким падением напряжения. Обеспечивает малые потери и быструю коммутацию, что делает его подходящим для защиты от обратной полярности и в импульсных источниках питания.
Технические характеристики
| RoHS | RoHS compliant, Halogen Free |
| Маркировка | JV |
| Корпус | SOD523 (SC-79) |
| Тип монтажа | SMD |
| Размеры | A:0.50-0.70mm, b:0.25-0.35mm, c:0.07-0.20mm, D:1.10-1.30mm, E:0.70-0.90mm, H:1.50-1.70mm, L:0.30mm ref, L2:0.15-0.25mm |
| Тип диода | Schottky barrier diode |
| Название компонента | LBAT54XV2T1G |
| Прямое напряжение | 0.22V typ / 0.24V max at 0.1mA; 0.29V typ / 0.32V max at 1mA; 0.35V typ / 0.40V max at 10mA; 0.41V typ / 0.50V max at 30mA; 0.52V typ / 1.0V max at 100mA |
| Обратное напряжение | 30V |
| Switching speed | extremely fast |
| Снижение выше 25°C | 1.57mW/°C |
| Рассеиваемая мощность | 200mW (FR-5 board @ TA=25°C) |
| Общая емкость | 10pF max at VR=1V, f=1MHz |
| Forward current dc | 200mA |
| Автомобильный | AEC-Q101 and PPAP capable (S- prefix) |
| Время обратного восстановления | 5ns max at IF=IR=10mA, IR(REC)=1mA |
| Обратный ток утечки | 0.5uA typ, 2uA max at VR=25V |
| Обратное пробивное напряжение | 30V min at IR=10uA |
| Повторяющийся пиковый прямой ток | 300mA |
| Неповторяющийся импульсный ток | 600mA (t<1s) |
| Junction and storage temperature range | -40°C to +125°C |
| Термосопротивление переход-среда | 635°C/W |
