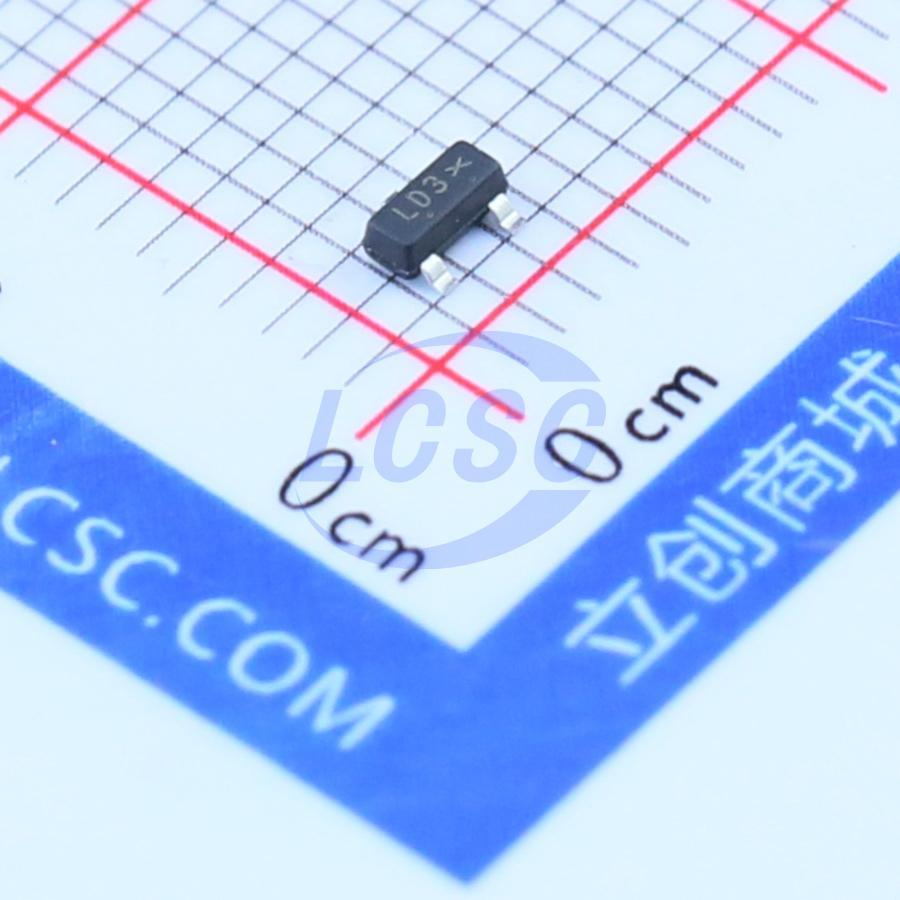

LBAT54SLT1G
У поставщика
У поставщиков
103 855 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:103 855 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,55 |
Описание
LBAT54SLT1G от LRC — это сдвоенный диод Шоттки с малым падением напряжения, предназначенный для высокоскоростного переключения. Компонент выполнен в компактном корпусе для поверхностного монтажа и обеспечивает низкий прямой ток утечки. Применяется в цепях защиты от электростатических разрядов, в выпрямителях и схемах смещения в портативной электронике.
Технические характеристики
| Маркировка | LD3 |
| Корпус | SOT-23 (TO-236AB) |
| Тип монтажа | SMD |
| Shipping | 3000/Tape&Reel |
| Описание | Dual Series Schottky Barrier Diodes |
| Артикул | LBAT54SLT1G |
| Конфигурация | Dual series Schottky barrier |
| Соотв. RoHS | Да |
| Обратное напряжение | 30V |
| Снижение выше 25°C | 1.8mW/°C |
| Общая емкость | 10pF max at VR=1.0V, f=1.0MHz |
| Forward current dc | 200mA |
| Reverse leakage max | 2.0µA at VR=25V |
| Reverse leakage typ | 0.5µA at VR=25V |
| Темп. перехода | 125°C |
| Размеры корпуса мм | A: 2.80-3.04; B: 1.20-1.40; C: 0.89-1.11; D: 0.37-0.50; G: 1.78-2.04; H: 0.013-0.100; J: 0.085-0.177; K: 0.35-0.69; L: 0.89-1.02; S: 2.10-2.64; V: 0.45-0.60 |
| Время обратного восстановления | 5ns |
| Recommended footprint mm | Pad length: 0.9mm; Outer width: 2.0mm; Center to center: 0.95mm |
| Forward power dissipation | 225mW |
| Package dimensions inches | A: 0.1102-0.1197; B: 0.0472-0.0551; C: 0.0350-0.0440; D: 0.0150-0.0200; G: 0.0701-0.0807; H: 0.0005-0.0040; J: 0.0034-0.0070; K: 0.0140-0.0285; L: 0.0350-0.0401; S: 0.0830-0.1039; V: 0.0177-0.0236 |
| Обратное пробивное напряжение | 30V min at IR=10µA |
| Диап. темп. хр. | -55°C to +150°C |
| Forward voltage if 1ma max | 0.32V |
| Forward voltage if 1ma typ | 0.29V |
| Forward voltage if 10ma max | 0.40V |
| Forward voltage if 10ma typ | 0.35V |
| Forward voltage if 30ma max | 0.50V |
| Forward voltage if 30ma typ | 0.41V |
| Forward voltage if 0.1ma max | 0.24V |
| Forward voltage if 0.1ma typ | 0.22V |
| Forward voltage if 100ma max | 1.0V |
| Forward voltage if 100ma typ | 0.52V |
| Recommended footprint inches | Pad length: 0.035in; Outer width: 0.079in; Center to center: 0.037in |
| Повторяющийся пиковый прямой ток | 300mA |
| Reverse recovery test condition | IF=IR=10mA, IR(REC)=1mA |
| Неповторяющийся импульсный ток | 600mA (t<1.0s) |
