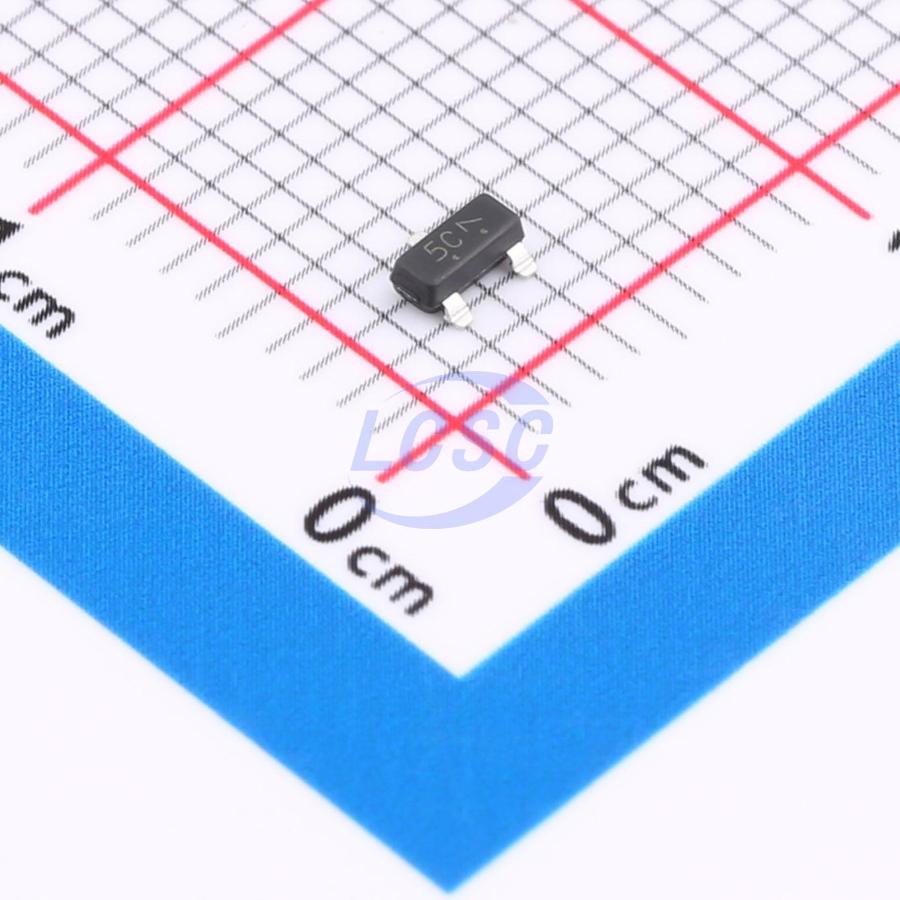

LBAT54CLT1G
У поставщика
У поставщиков
30 588 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:30 588 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,74 |
| от 2 125 | 1,39 |
| от 3 575 | 1,20 |
| от 6 000 | 1,05 |
| от 9 975 | 0,95 |
Описание
LBAT54CLT1G — диод Шоттки сдвоенный с общим катодом от производителя LRC. Компонент предназначен для высокоскоростного переключения и защиты от перенапряжений в цепях постоянного тока. Обеспечивает низкое прямое падение напряжения и малое время восстановления, что делает его востребованным в портативной электронике и блоках питания.
Технические характеристики
| Маркировка | 5C |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Shipping | 3000/Tape&Reel (LBAT54CLT1G), 10000/Tape&Reel (LBAT54CLT3G) |
| Размеры | A: 2.80-3.04mm; B: 1.20-1.40mm; C: 0.89-1.11mm; D: 0.37-0.50mm; G: 1.78-2.04mm; H: 0.013-0.100mm; J: 0.085-0.177mm; K: 0.35-0.69mm; L: 0.89-1.02mm; S: 2.10-2.64mm; V: 0.45-0.60mm |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Обратный ток | 0.5μA typ, 2μA max at VR=25V |
| Снижение выше 25°C | 1.8mW/°C |
| Общая емкость | 10pF (max) at VR=1V, f=1MHz |
| Постоянный прямой ток | 200mA |
| Dc reverse voltage | 30V |
| Soldering footprint | Ширина: 0.95mm; Длина: 2.0mm; Pad width: 0.9mm; Pad spacing: 0.95mm |
| Автомобильный | S- prefix for automotive, AEC-Q101 qualified and PPAP capable |
| Темп. перехода | 125°C |
| Время обратного восстановления | 5ns (max) at IF=IR=10mA, IRR=1mA |
| Forward voltage if 1ma | 0.29V typ, 0.32V max |
| Forward voltage if 10ma | 0.35V typ, 0.4V max |
| Forward voltage if 30ma | 0.41V typ, 0.5V max |
| Forward voltage if 0.1ma | 0.22V typ, 0.24V max |
| Forward voltage if 100ma | 0.52V typ, 1V max |
| Forward power dissipation | 225mW |
| Обратное пробивное напряжение | 30V (min) at IR=10μA |
| Диап. темп. хр. | -55°C to +150°C |
| Повторяющийся пиковый прямой ток | 300mA |
| Неповторяющийся импульсный ток | 600mA (t<1s) |
