Предохранители самовосстанавливающиеся / сетевые выводные 265 V / 0.33A 265V / LVR033K (LB330LVF)
У поставщика
ПроизводительWAYON
У поставщиков
474 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,62 |
| от 111 | 17,57 |
| от 221 | 15,87 |
| от 500 | 14,57 |
| от 1 000 | 13,60 |
Склад 14
В наличии:74 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 15,02 |
Описание

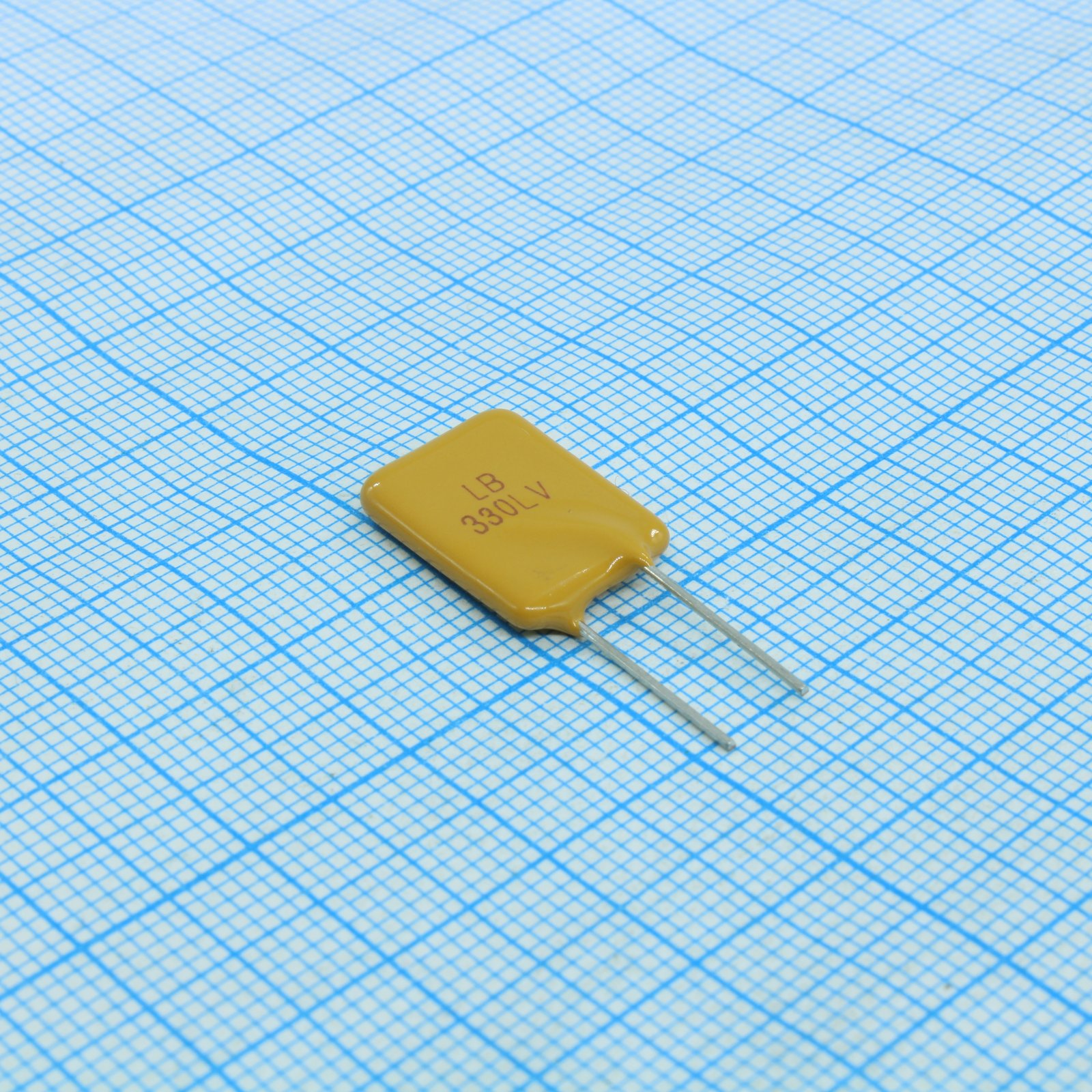

LB330LVF (LVR033K) — самовосстанавливающийся предохранитель (PTC-термистор) производства WAYON. Компонент с рабочим напряжением 265 В и током срабатывания 0,33 А предназначен для защиты цепей от перегрузок и коротких замыканий. Выводной корпус обеспечивает надёжный монтаж на печатную плату. Применяется в блоках питания, зарядных устройствах и бытовой электронике.
Технические характеристики
| Rev | E |
| Дата | 2019-10-10 |
| Тип | Polymeric PTC |
| Ток, А | 3 А |
| Корпус | Radial leaded |
| Document | R20251 |
| Особенности | Radial leaded, High voltage surge capabilities, Lead-free and RoHS compliant |
| Тип монтажа | Выводной |
| Упаковка | Bulk: 1000 pcs/bag; Лента и катушка: 3000 pcs/reel |
| Технология | Polymer |
| Тип устройства | PTC resettable fuse |
| Артикул | LB330LVF |
| Макс. напряжение | 265V |
| Ток удержания | 0.33A |
| Производитель | Wayon Electronics Co., Ltd. |
| Ток срабатывания | 0.8A |
| Размеры мм | A max: 11.5; B max: 16.5; C min: 4.4; D max: 5.8; E min: 7.6; Диаметр вывода: 0.6; Lead length max: 3.8 |
| Материал выводов | Tin-plate metal wire |
| Trip time max | 21s |
| Сопротивление макс. | 1.24Ω |
| Мин. сопротивление | 0.77Ω |
| Cross reference | LVR033K |
| Resistance 1max | 2.60Ω |
| Fault current max | 4.50A |
| Trip time condition | 5 x I_H |
| Resistance 1max note | Resistance after tripping |
| Напряжение, В | 30 В |
| Hold current derating | 0: 0.42A; 25: 0.33A; 40: 0.27A; 50: 0.23A; 60: 0.20A; 70: 0.17A; 85: 0.11A; -20: 0.50A; -40: 0.63A |
| Hold current condition | 25°C still air |
| Диапазон темп. окр. | -40°C to 85°C |
| Soldering recommendations | Method: Wave soldering or Hand soldering; Без свинца: Да; Соотв. RoHS: Да; Время ручной пайки: no more than 5s; Температура ручной пайки: 350±5°C; Soldering position distance from ptc chip: at least 4mm |
