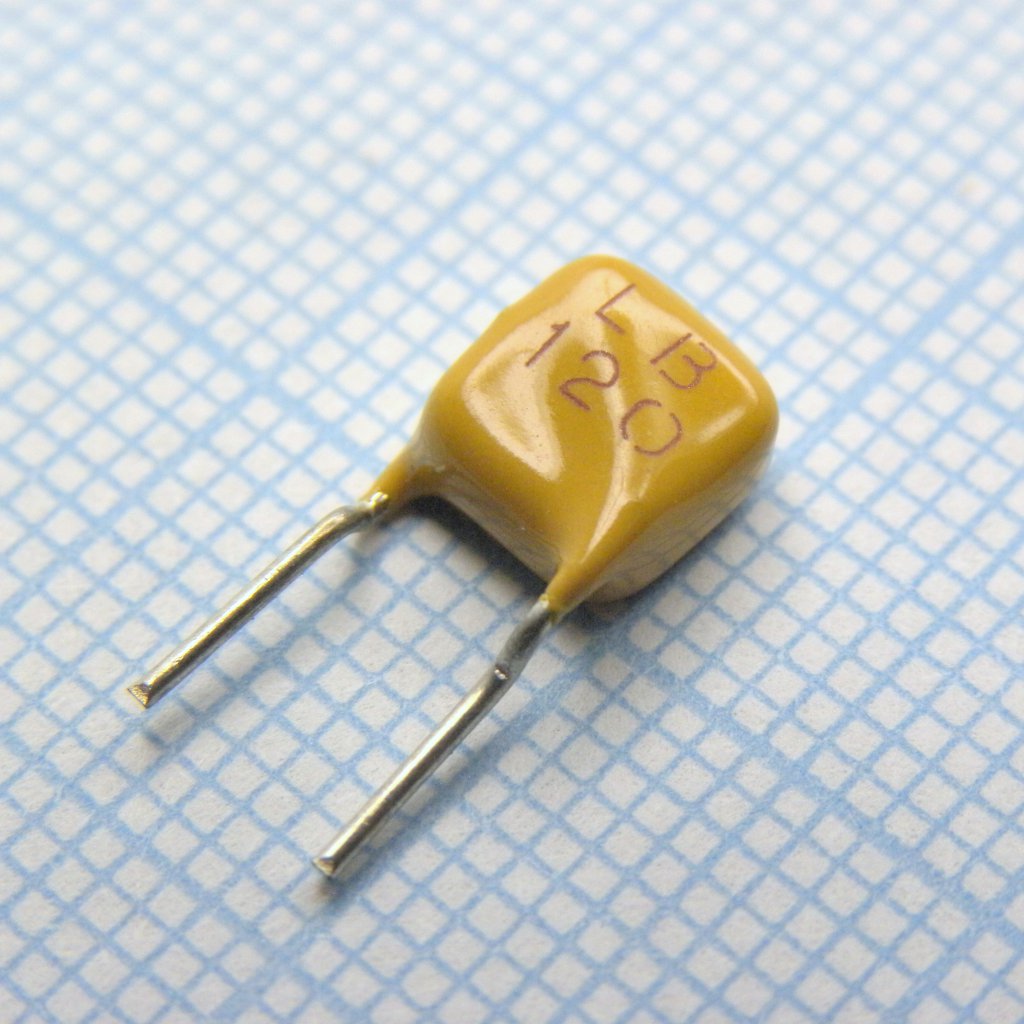

Терморезистор PTC LB120F
У поставщика
У поставщиков
27 418 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:23 710 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,53 |
Склад 13
В наличии:3 708 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,32 |
| от 64 | 9,67 |
| от 128 | 8,90 |
| от 255 | 8,07 |
| от 510 | 7,36 |
Описание
Терморезистор PTC LB120F от WAYON — это позистор с положительным температурным коэффициентом, предназначенный для защиты цепей от перегрузок по току и перегрева. Компонент выполнен в компактном корпусе для поверхностного монтажа, что упрощает интеграцию в современные электронные схемы. Обеспечивает автоматическое восстановление цепи после устранения неисправности, что повышает надежность устройств.
Технические характеристики
| RoHS | Lead-free available |
| Серия | LB R-line devices |
| Тип | PTC |
| Корпус | Radial leaded |
| Тип монтажа | THT |
| Размеры | A max: 6.5mm; B max: 11.0mm; C max: 5.1mm; D max: 4.7mm; E max: 4.6mm |
| Тип вывода | 2 |
| Артикул | LB120F |
| Время срабатывания | 1.00s |
| Диаметр вывода | 0.6mm |
| Тип компонента | PTC resettable fuse |
| Сопротивление макс. | 12.00Ω |
| Мин. сопротивление | 4.00Ω |
| Сертификаты | UL, CSA, TUV |
| Hold current 25c | 0.120A |
| Thermal derating | 0°C: 0.148A; 25°C: 0.120A; 40°C: 0.104A; 50°C: 0.093A; 60°C: 0.082A; 70°C: 0.071A; 85°C: 0.055A; -20°C: 0.170A; -40°C: 0.191A |
| Trip current 25c | 0.240A |
| Max fault current | 3A |
| Max interrupt voltage | 250V |
| Package quantity bulk | 1000pcs per bag |
| Trip current for time | 1.00A |
| Typical power dissipation | 1.0W |
| Package quantity tape reel | 3000pcs per reel |
| Сопротивление | 120 Ом |
| Диап. раб. темп. | -40°C to 85°C |
