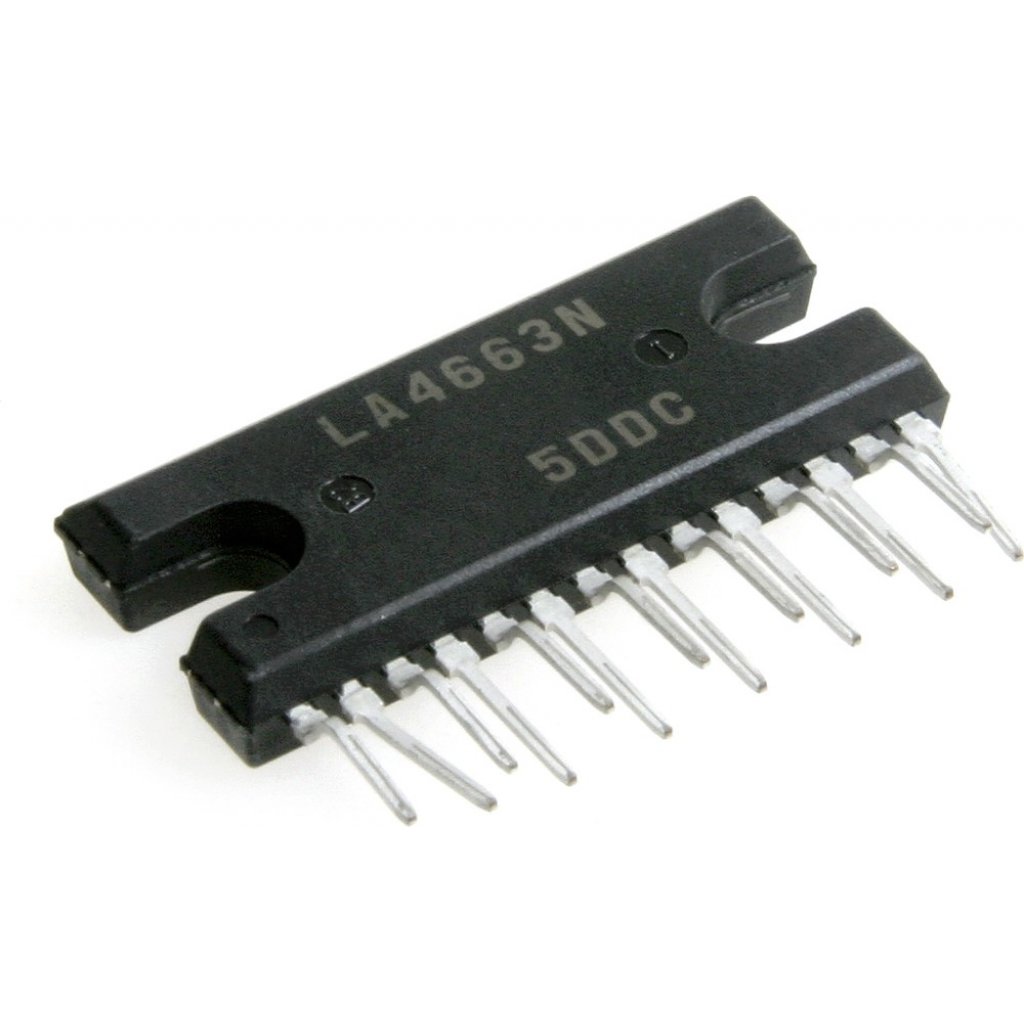

УHЧ 2x13Вт (12В/4 Ом) 40дБ LA4663(N)
У поставщика
ПроизводительSanyo
КатегорияМикросхемы
У поставщиков
11 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 211,31 |
| от 5 | 201,02 |
| от 9 | 191,33 |
| от 20 | 184,18 |
| от 40 | 177,64 |
Описание
Микросхема УНЧ от Sanyo — двухканальный усилитель мощности LA4663(N). Работает при напряжении 12 В, выдаёт 2x13 Вт на нагрузку 4 Ом с коэффициентом усиления 40 дБ. Выполнена в корпусе HZIP14. Применяется в автомобильной аудиотехнике и портативных аудиосистемах.
Технические характеристики
| Тип | Audio Power Amplifier |
| Корпус | SIP14HZ |
| Каналы | 2 |
| Тип монтажа | THT |
| Voltage gain | 38dB to 42dB |
| Корпус | HZIP14 |
| Output power 1 | 16W (15V, 6Ω, THD=10%) |
| Output power 2 | 13W (12V, 4Ω, THD=10%) |
| Output power 3 | 10W (12V, 6Ω, THD=10%) |
| Output power 4 | 6.5W (9V, 4Ω, THD=10%) |
| Ток в режиме ожидания | 1µA to 10µA |
| Входное сопротивление | 14kΩ to 26kΩ |
| Ток покоя | 60mA to 180mA |
| Channel separation | 50dB to 60dB |
| Muting attenuation | 70dB to 80dB |
| Размеры упаковки | 27.0mm x 20.0mm x 7.1mm (approx) |
| Protection circuits | Short circuit (output to VCC, GND, load), thermal protection |
| Выходное напряжение шума | 0.2mV to 0.5mV (20Hz-20kHz) |
| Output offset voltage | -300mV to +300mV |
| Maximum output current | 3.5A per channel |
| Maximum supply voltage | 24V |
| Ripple rejection ratio | 50dB to 60dB |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -40°C to +150°C |
| Суммарный коэффициент гармоник | 0.07% to 0.4% (1W, flat filter) |
| Allowable power dissipation | 37.5W (with large heatsink) |
| Диап. раб. темп. | -20°C to +75°C |
| Operating supply voltage max | 22V |
| Operating supply voltage min | 5.5V |
| Recommended supply voltage 1 | 12V |
| Recommended supply voltage 2 | 15V |
| Описание (англ.) | PA 2x13W BTL (12V/4 Ом), Gv=40dB |
