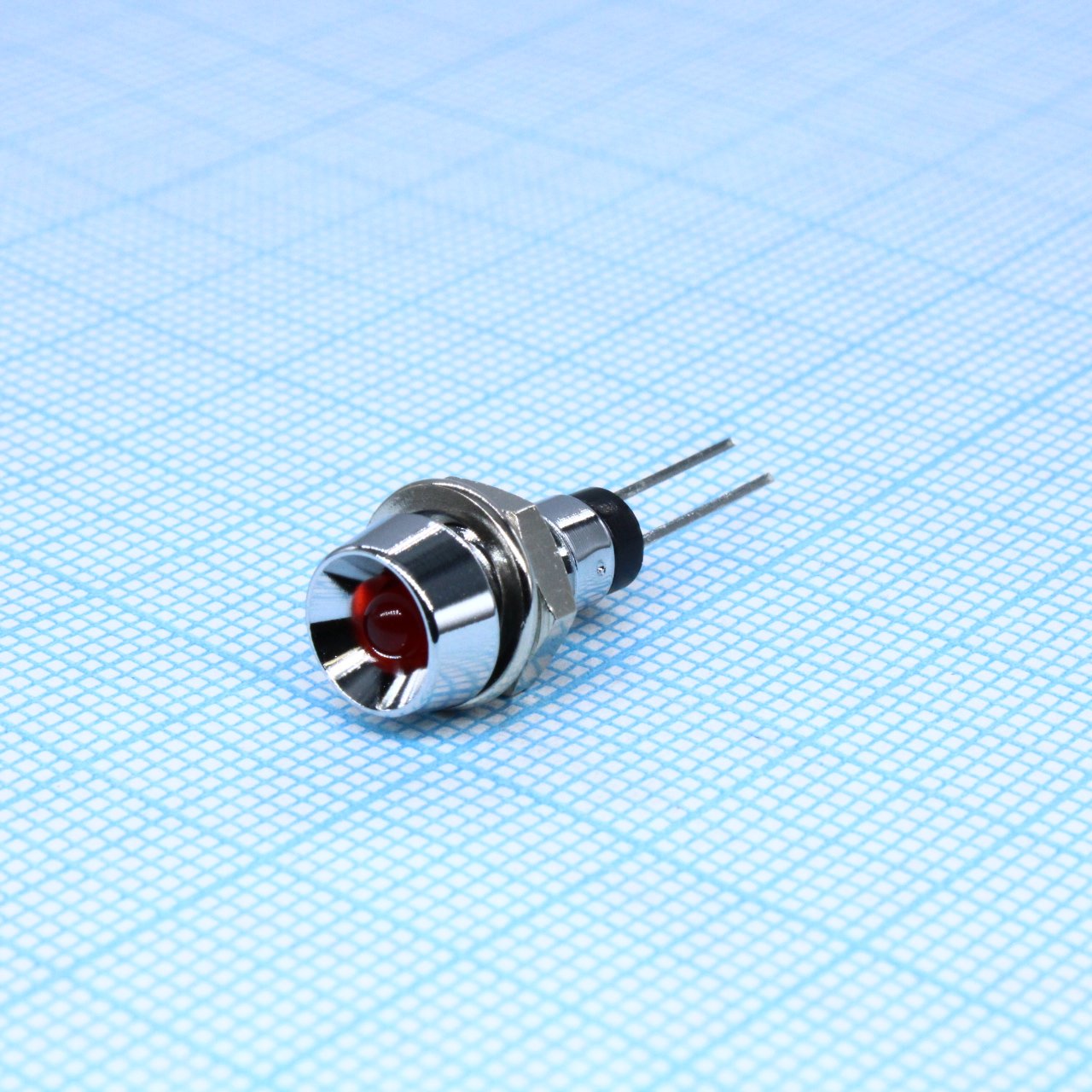

Светодиод 3мм/красный/620нм/7мкд/50° в корпусе, гайка d=6мм
У поставщика
ПроизводительLigitek
У поставщиков
479 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:479 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 179,12 |
| от 14 | 167,44 |
| от 28 | 157,92 |
| от 56 | 150,82 |
| от 100 | 145,53 |
Описание
Светодиод LA03W/I от Ligitek — это компактный индикатор в корпусе с гайкой диаметром 6 мм. Модель излучает красный свет с длиной волны 620 нм, яркостью 7 мкд и углом обзора 50°. Подходит для применения в промышленной автоматике и бытовой электронике в качестве сигнального элемента.
Технические характеристики
| Цвет | Зелёный |
| Корпус | LED Array |
| Материал | GaP |
| Тип монтажа | THT |
| Размеры | Ширина: 7.9mm; Высота: 6.5mm; Длина: 14.2mm; Допуск: ±0.25mm; Длина вывода мин.: 12.5mm |
| Цвет линзы | Green Diffused |
| Описание | LED Array |
| Артикул | LA03W/G |
| Угол обзора | 50deg |
| Пиковая длина волны | 565nm |
| Reliability test | Solderability test: Стандарт: MIL-STD-202: 208D, MIL-STD-750: 2026, MIL-STD-883: 2003, JIS C 7021: A-2; Condition: T.Sol=230°C±5°C, Dwell time=5±1sec; Термоудар: Стандарт: MIL-STD-202: 107D, MIL-STD-750: 1051, MIL-STD-883: 1011; Condition: Ta=105°C±5°C & -40°C±5°C (10min each), total 10 cycles; Operating life test: Стандарт: MIL-STD-750: 1026, MIL-STD-883: 1005, JIS C 7021: B-1; Condition: Room Temperature, If=20mA, t=1000 hrs; Solder resistance test: Стандарт: MIL-STD-202: 210A, MIL-STD-750: 2031, JIS C 7021: A-1; Condition: T.Sol=260°C±5°C, Dwell time=10±1sec; Low temperature storage test: Стандарт: JIS C 7021: B-12; Condition: Ta=-40°C±5°C, t=1000 hrs; High temperature storage test: Стандарт: MIL-STD-883:1008, JIS C 7021: B-10; Condition: Ta=105°C±5°C, t=1000 hrs; High temperature high humidity test: Стандарт: MIL-STD-202:103B, JIS C 7021: B-11; Condition: Ta=65°C±5°C, RH=90%~95%, t=240hrs±2hrs |
| Spectral halfwidth | 30nm |
| Макс. прямой ток | 30mA |
| Макс. прямое напряжение | 2.6V |
| Мин. прямое напряжение | 1.7V |
| Макс. обратный ток | 10uA |
| Макс. прямой ток | 120mA |
| Макс. рассеиваемая мощность | 100mW |
| Мин. сила света | 8.0mcd |
| Типовая сила света | 12mcd |
| Тип упаковки | Bulk (россыпь) |
| Reverse current condition | 5V |
| Диап. темп. хр. | -40 ~ +100°C |
| Диап. раб. темп. | -40 ~ +85°C |
| Описание (англ.) | Светодиод в корпусе, красный, гайка d=6мм 7,0mcd |
| Условия измерения прямого напряжения | 20mA |
| Peak forward current condition | Duty 1/10@10KHz |
| Luminous intensity test condition | 10mA |
