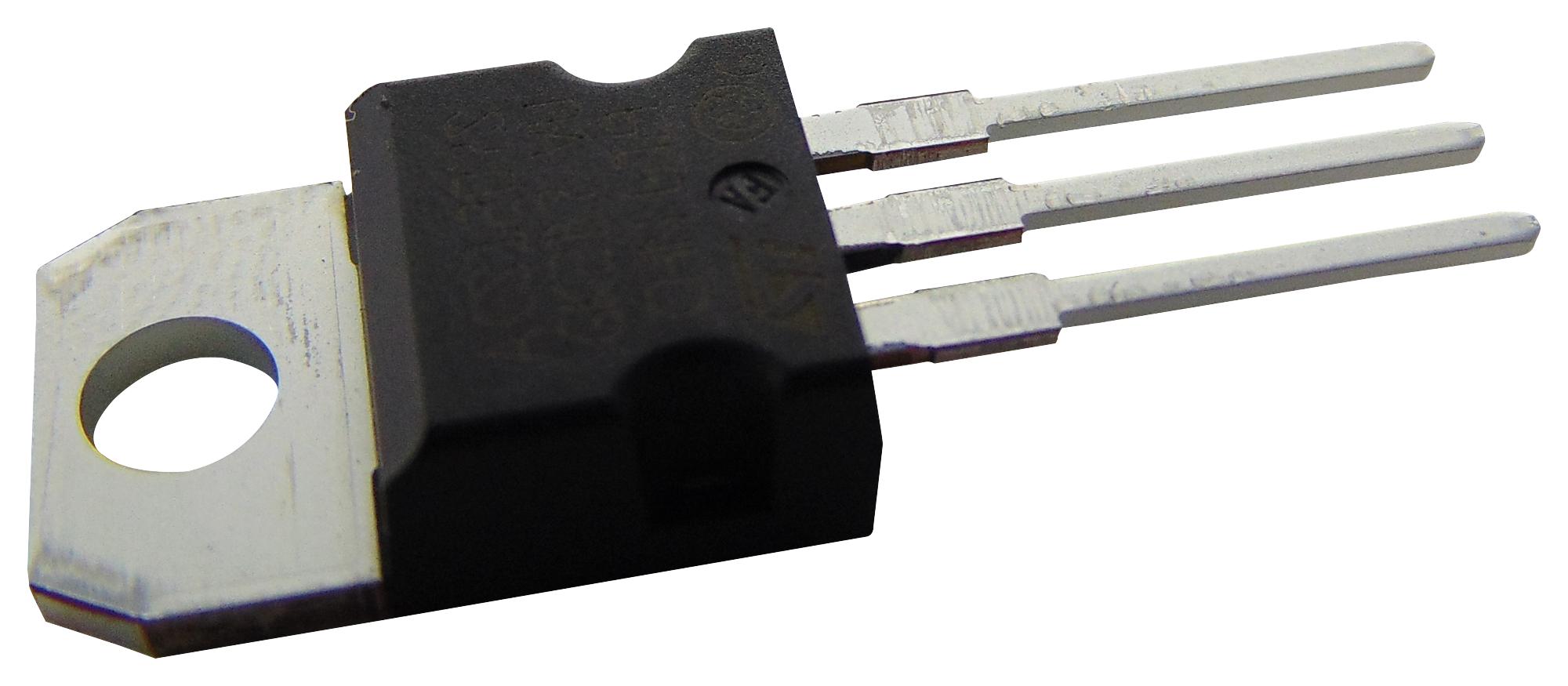

Стабилизатор с низким падением напряжения отрицательной полярности -8В -1.5A TO220
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
1 988 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:1 508 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,36 |
| от 37 | 55,58 |
| от 100 | 51,66 |
| от 150 | 48,71 |
| от 300 | 46,52 |
Склад 12
В наличии:480 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 550 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 83,84 |
| от 25 | 56,10 |
| от 250 | 52,21 |
Описание
Стабилизатор L7908CV-DG от STMicroelectronics — микросхема с низким падением напряжения отрицательной полярности. Выдаёт стабильные -8 В при токе до 1.5 А, работает в корпусе TO-220 в диапазоне температур от 0 до 125 °C. Подходит для источников питания в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Корпус | TO-220 |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Вых. напряжение | -8V |
| Падение напряжения | 1.1V |
| Рег. линии | 160mV |
| Рег. нагрузки | 160mV |
| Вх. емкость | 2.2µF |
| Макс. вх. напр. | -35V |
| Мин. входное напряжение | -11.5V |
| Рассеиваемая мощность | Internally limited |
| Ток покоя | 3mA |
| Выходная емкость | 1µF |
| Макс. вых. ток | 1.5A |
| Макс. выходное напряжение | -8.3V |
| Мин. вых. напряжение | -7.7V |
| Макс. регулировка линии | 160mV |
| Макс. регулировка нагрузки | 160mV |
| Выходной ток номин. | 1A |
| Выходное напряжение шума | 175µV |
| Output voltage drift | -0.6mV/°C |
| Ток КЗ | 1.5A |
| Типовое падение напряжения | 1.1V at 1A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Допуск вых. напр. | 4% |
| Quiescent current change | 0.5mA |
| Supply voltage rejection | 60dB |
| Ток покоя тип. | 3mA |
| Диап. темп. хр. | -65 to 150°C |
| Input voltage max operating | -23V |
| Output noise voltage typical | 175µV |
| Supply voltage rejection min | 54dB |
| Описание (англ.) | IC REG LDO -8V 1.5A TO220 |
| Short circuit current typical | 1.5A |
| Supply voltage rejection typical | 60dB |
| Тепловое сопр. переход-корпус | 5°C/W |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | 0°C |
| Тепловое сопротивление переход-среда | 50°C/W |
| Диапазон темп. перехода | 0 to 150°C |
| Рабочая температура | 0В°C ~ 125В°C |
