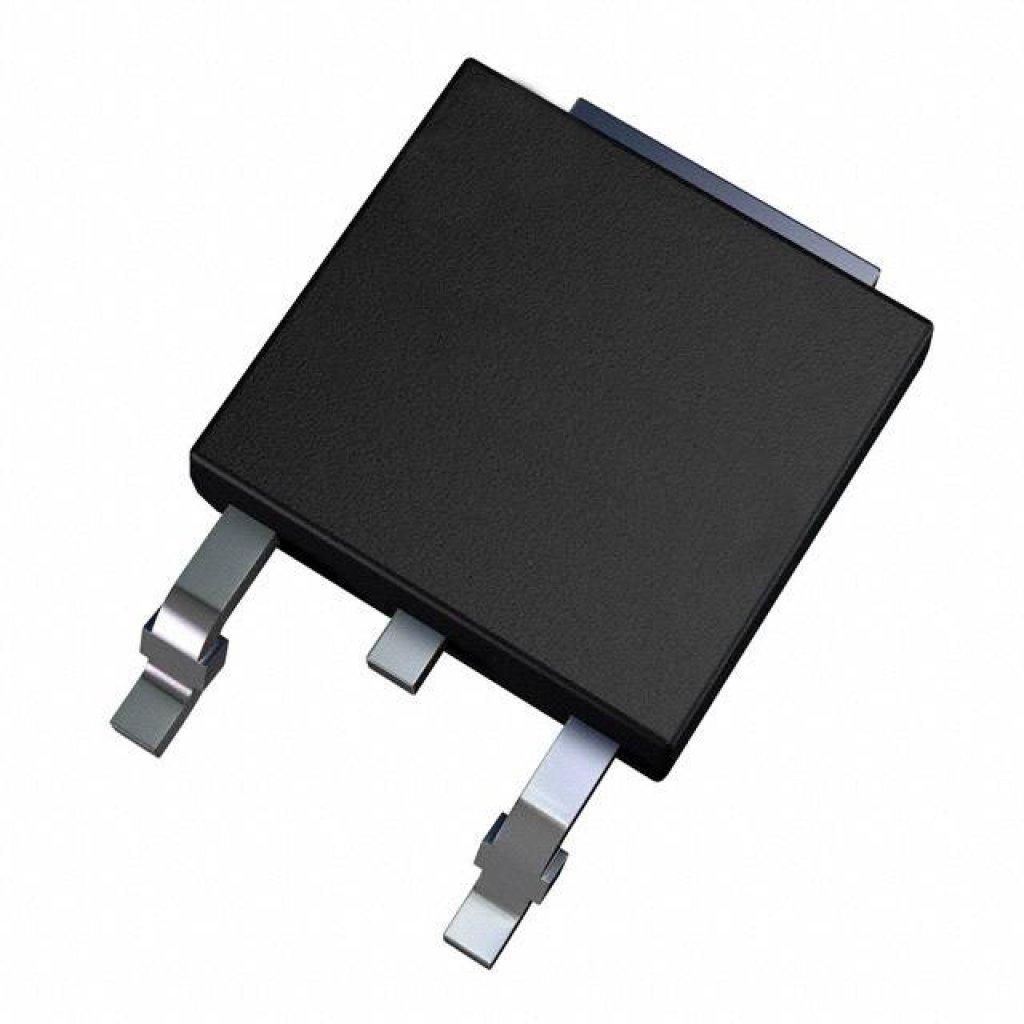

Линейный стабилизатор напряжения L78M08ABDT-TR / 8В, 0.5А, DPAK (TO-252)
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
1 018 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 018 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,39 |
| от 103 | 18,30 |
| от 206 | 16,56 |
| от 412 | 15,24 |
| от 823 | 14,27 |
Описание
Линейный стабилизатор напряжения L78M08ABDT-TR от STMicroelectronics обеспечивает фиксированное выходное напряжение 8 В при токе до 0,5 А. Выполнен в компактном корпусе DPAK (TO-252) для поверхностного монтажа. Предназначен для построения простых и надёжных источников питания в бытовой и промышленной электронике.
Технические характеристики
| Выходной шум | 52µV (typical, B=10Hz to 100kHz, T_J=25°C) |
| Корпус | DPAK/TO-252AA |
| Тип монтажа | SMD |
| Вых. ток | 0.5A |
| Вых. напряжение | 8V |
| Падение напряжения | 2V (typical) |
| Рег. линии | 100mV max (V_I=10.5V to 25V, I_O=200mA, T_J=25°C) |
| Рег. нагрузки | 160mV max (I_O=5mA to 500mA, T_J=25°C) |
| Подавление пульсаций | 56dB (typical, V_I=11.5V to 21.5V, f=120Hz, I_O=300mA, T_J=25°C) |
| Макс. вх. напр. | 35V |
| Рассеиваемая мощность | internally limited |
| Ток покоя | 6mA (typical) |
| Ток КЗ | 250mA (typical, V_I=35V, T_J=25°C) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | ±2% (at 25°C) |
| Диап. темп. хр. | -65°C to 150°C |
| Short circuit peak current | 700mA (typical, T_J=25°C) |
| Диап. раб. темп. | -40°C to 125°C (AB suffix) |
| Рек. входной конденсатор | 0.33µF |
| Рек. выходной конденсатор | 0.1µF |
| Описание (англ.) | Standard Regulator Pos 8V 0.5A 3-Pin(2+Tab) DPAK T/R |
| Тепловое сопр. переход-корпус | 8°C/W |
| Тепловое сопротивление переход-среда | 100°C/W |
| Рабочая температура | -40°C ~ 125°C |
