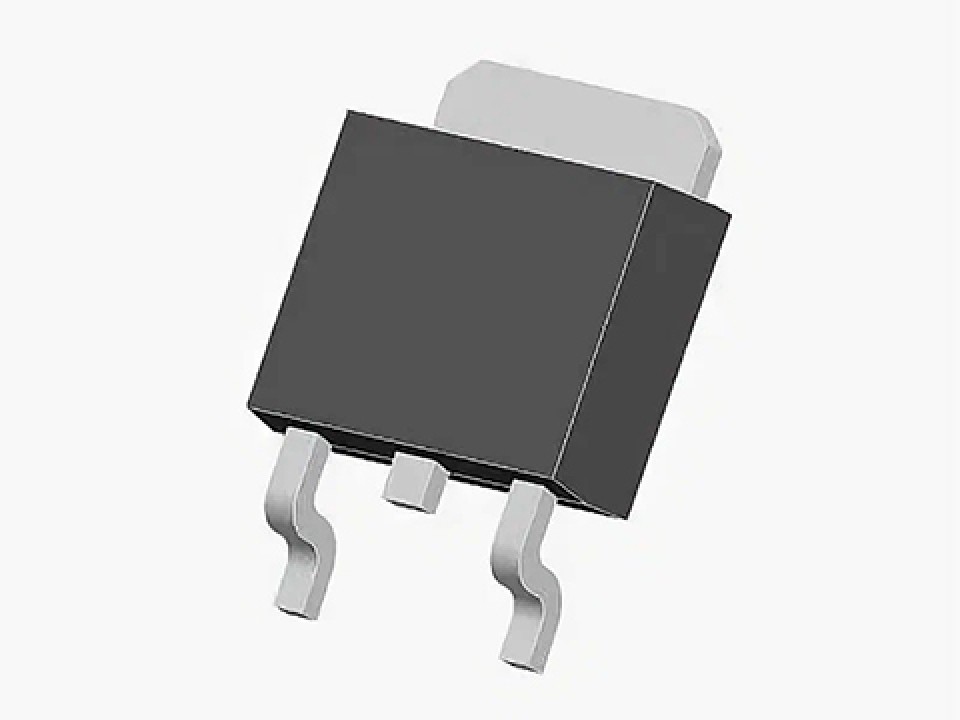

L78M05CDT (78M05) (CJ78M05), DPAK (TO-252), 5В, 0.5А, стабилизатор напряжения RUME (арт. 291114)
У поставщика
ПроизводительRUME
КатегорияЛинейные регуляторы
У поставщиков
9 900 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:9 900 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,76 |
Описание
Линейный стабилизатор напряжения L78M05CDT (78M05) от RUME обеспечивает фиксированное выходное напряжение 5 В при токе до 0,5 А. Выполнен в компактном корпусе DPAK (TO-252) для поверхностного монтажа. Применяется для стабилизации питания в различной электронной аппаратуре, обеспечивая защиту от перегрузки и перегрева.
Технические характеристики
| Тип | Linear Voltage Regulator |
| Ток | 0.5 А |
| Корпус | TO-252-2L (DPAK) |
| Особенности | Thermal overload protection, Short circuit protection, Output transistor SOA protection |
| Тип монтажа | SMD |
| Корпус | DPAK (TO-252) |
| Монтаж | SMD |
| Вых. ток | 0.5A (max) |
| Вых. напряжение | 5V (nominal, range 4.8-5.2V at 25°C, 4.75-5.25V over full range) |
| Падение напряжения | 2V (typical) |
| Рег. линии | 100mV (max, Vi=7-25V, Io=200mA); 50mV (max, Vi=8-25V, Io=200mA) |
| Рег. нагрузки | 100mV (max, Io=5-500mA); 50mV (max, Io=5-200mA) |
| Макс. вх. напр. | 35V (for Vo=5V) |
| Рассеиваемая мощность | Internally limited |
| Ток покоя | 6mA (typical) |
| Выходное напряжение шума | 40µV (typical, f=10Hz-100kHz) |
| Output voltage drift | -0.5 mV/°C (typical, Io=5mA, Tj=0-125°C) |
| Напряжение | 5 В |
| Ток КЗ | 50mA (typical, Vi=35V) |
| Quiescent current change | 0.5mA (Io=5-350mA); 0.8mA (Vi=8-25V) |
| Supply voltage rejection | 62dB (typical, f=120Hz, Io=300mA) |
| Диап. темп. хр. | -65 to +150°C |
| Тепловое сопр. переход-корпус | 12.5 °C/W |
| Тепловое сопротивление переход-среда | 125 °C/W |
| Диапазон темп. перехода | -40 to +125°C |
