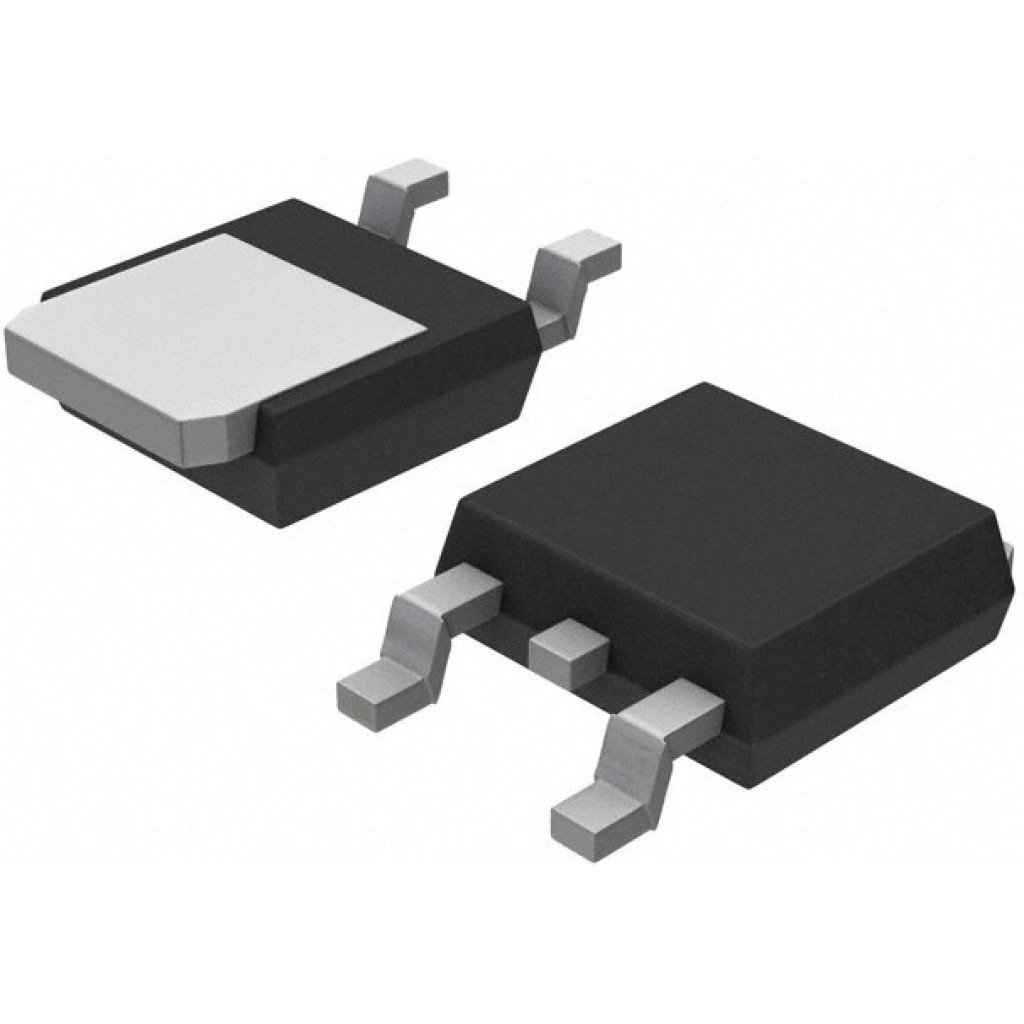

Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.5 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
24 710 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:22 210 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,23 |
| от 290 | 18,50 |
| от 579 | 17,33 |
| от 1 157 | 16,31 |
| от 2 500 | 15,64 |
Склад 38
В наличии:2 500 шт.
Срок поставки: до 38 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,20 |
Описание
Линейный стабилизатор напряжения положительной полярности от STMicroelectronics. Обеспечивает фиксированное выходное напряжение 5 В при токе нагрузки до 0.5 А. Отличается низким падением напряжения и встроенной защитой от перегрузки и перегрева. Подходит для питания чувствительных аналоговых и цифровых схем в промышленной и бытовой электронике.
Технические характеристики
| Корпус | TO-220, DPAK |
| Тип монтажа | SMD |
| Вых. ток | 0.5A |
| Вых. напряжение | 5V |
| Падение напряжения | 2V |
| Рег. линии | 100mV |
| Рег. нагрузки | 100mV |
| Макс. вх. напр. | 35V |
| Line regulation 2 | 50mV |
| Load regulation 2 | 50mV |
| Ток покоя | 6mA |
| Макс. вых. ток | 0.5A |
| Макс. выходное напряжение | 5.1V |
| Мин. вых. напряжение | 4.9V |
| Input voltage max 2 | 40V |
| Защита | Thermal overload protection, Short circuit protection, Output transition SOA protection |
| Выходное напряжение шума | 40µV |
| Output voltage drift | -0.5mV/°C |
| Ток КЗ | 300mA |
| Варианты выходного напряжения | 5; 6; 8; 9; 10; 12; 15; 24V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | ±2% |
| Quiescent current change | 0.5mA |
| Supply voltage rejection | 62dB |
| Диап. темп. хр. | -65 to 150°C |
| Quiescent current change 2 | 0.8mA |
| Short circuit peak current | 700mA |
| Описание (англ.) | Standard Regulator Pos 5V 0.5A 3-Pin(2+Tab) DPAK T/R |
| Тепловое сопр. переход-корпус | 5°C/W |
| Output voltage range over current | 4.8V to 5.2V |
| Тепловое сопротивление переход-среда | 50°C/W |
| Диапазон темп. перехода | -40 to 125°C |
