Линейный стабилизатор с низким падением напряжения положительной полярности, 15 В, 0.1 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияЛинейные регуляторы
У поставщиков
4 549 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:3 049 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 348 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,99 |
| от 261 | 1,75 |
| от 521 | 1,55 |
| от 1 041 | 1,38 |
| от 2 000 | 1,24 |
Склад 12
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 10 | 12,97 |
Описание

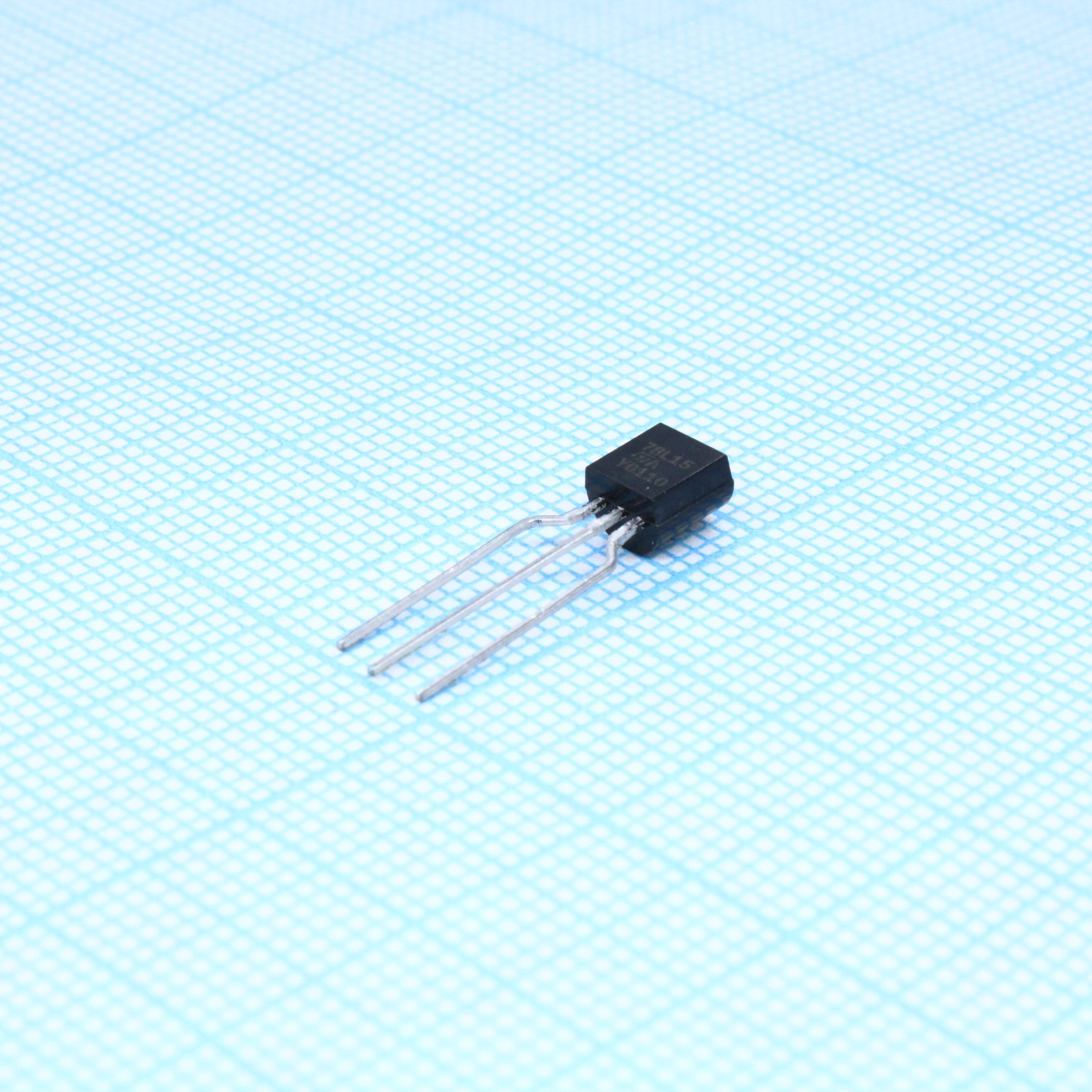

Линейный стабилизатор положительной полярности от STMicroelectronics. Обеспечивает стабильное выходное напряжение 15 В при токе до 0.1 А, выпускается в компактном корпусе TO-92. Подходит для использования в бытовой электронике и простых схемах промышленной автоматики.
Технические характеристики
| Тип | Positive voltage regulator |
| Цоколевка | 1=VOUT, 2=GND, 3=VIN |
| Корпус | TO-92 |
| Особенности | Thermal overload protection, Short-circuit protection, No external components required |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Артикул | L78L15ACZ |
| Вых. ток | 100mA |
| Вых. напряжение | 15V |
| Падение напряжения | 1.7V |
| Рег. линии | 250mV |
| Рег. нагрузки | 80mV |
| Макс. вх. напр. | 35V |
| Ток покоя | 6mA |
| Макс. вых. ток | 100mA |
| Макс. регулировка линии | 250mV |
| Output voltage type | fixed positive |
| Защита | thermal overload protection, short-circuit protection |
| Тип выхода | фиксированный |
| Выходное напряжение шума | 70µV |
| Типовое падение напряжения | 1.7V |
| Типовая нагрузочная регулировка | 80mV |
| Тип упаковки | Bulk (россыпь) |
| Допуск вых. напр. | ±4% |
| Supply voltage rejection | 36dB |
| Ток покоя тип. | 6mA |
| Диап. темп. хр. | -65 to 150°C |
| Диап. раб. темп. | 0 to 125°C |
| External components required | Нет |
| Описание (англ.) | Standard Regulator Pos 15V 0.1A 3-Pin TO-92 Bag |
| Supply voltage rejection typical | 36dB |
| Тепловое сопр. переход-корпус | 15°C/W |
| Тепловое сопротивление переход-среда | 200°C/W |
| Диапазон темп. перехода | -40°C to 125°C |
| Thermal resistance junction case max | 15°C/W |
| Thermal resistance junction ambient max | 200°C/W |
| Номин. выходной ток, А | 0.1 |
| Полярность включения | положительная |
| Мин. входное напряжение, В | 17 |
| Макс. входное напряжение, В | 35 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 15 |
