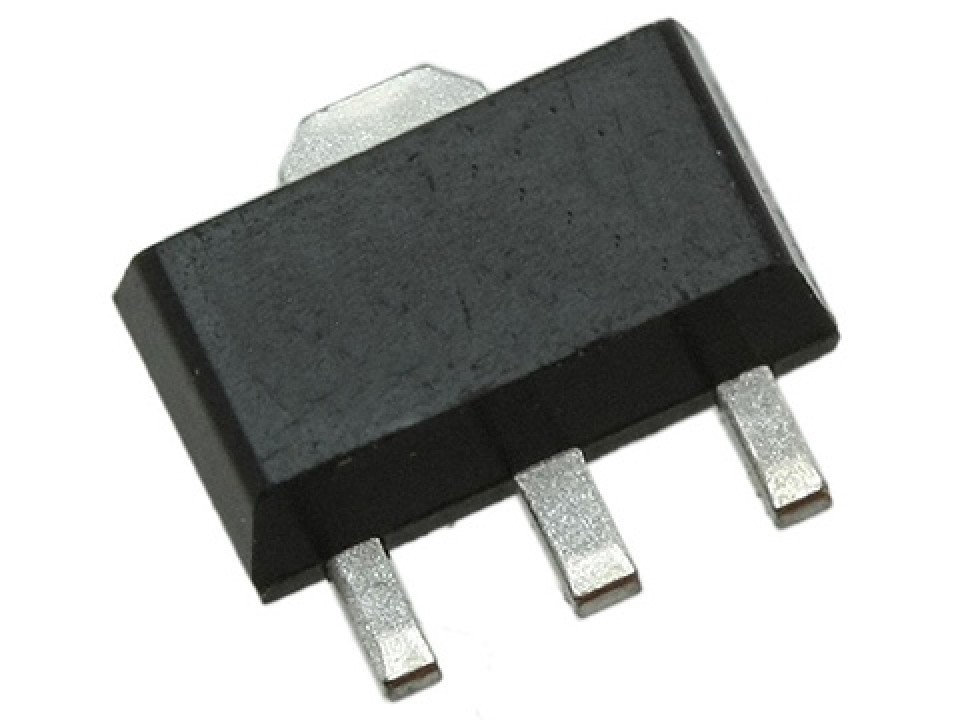

L78L05ACUTR, (78L05) SOT-89, Линейный регулятор, RUME (арт. 311885)
У поставщика
ПроизводительRUME
КатегорияЛинейные регуляторы
У поставщиков
4 800 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:4 800 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,62 |
Описание
L78L05ACUTR — линейный стабилизатор напряжения от RUME, выполненный в компактном корпусе SOT-89. Эта микросхема обеспечивает фиксированное выходное напряжение 5 В с выходным током до 100 мА. Предназначена для питания маломощных электронных схем и устройств, требующих стабильного напряжения питания. Отличается встроенной защитой от перегрева и короткого замыкания.
Технические характеристики
| Тип | Линейный регулятор |
| Ток | 100 мА |
| Корпус | SOT-89-3L |
| Тип монтажа | SMD |
| Корпус | SOT-89 |
| Монтаж | SMD |
| Вых. напряжение | 5V |
| Макс. вых. ток | 100mA |
| Диап. вх. напр. | 7V to 20V |
| Защита | thermal shutdown, short circuit current limiting |
| Напряжение | 5 В |
| Макс. ток покоя | 5.5mA |
| Ripple rejection 120Hz | 40dB typical, 49dB max |
| Типовое падение напряжения | 1.7V |
| Power dissipation sot89 | 350mW |
| Макс. темп. перехода | +125°C |
| Допуск вых. напр. | ±2% at 25°C (4.9V to 5.1V) |
| Ток покоя тип. | 2.0mA |
| Диап. темп. хр. | -40°C to +150°C |
| Диап. раб. темп. | -20°C to +120°C |
| Line regulation 7V to 20V 25C | 10mV typical, 150mV max |
| Line regulation 8V to 20V 25C | 5mV typical, 100mV max |
| Recommended input capacitance | 0.33µF |
| Recommended output capacitance | 0.1µF |
| Load regulation 1mA to 40mA 25C | 10mV typical, 30mV max |
| Load regulation 1mA to 100mA 25C | 15mV typical, 60mV max |
| Output noise voltage 10Hz to 100kHz | 40µV typical |
| Temperature coefficient of output voltage | 0.65mV/°C typical |
