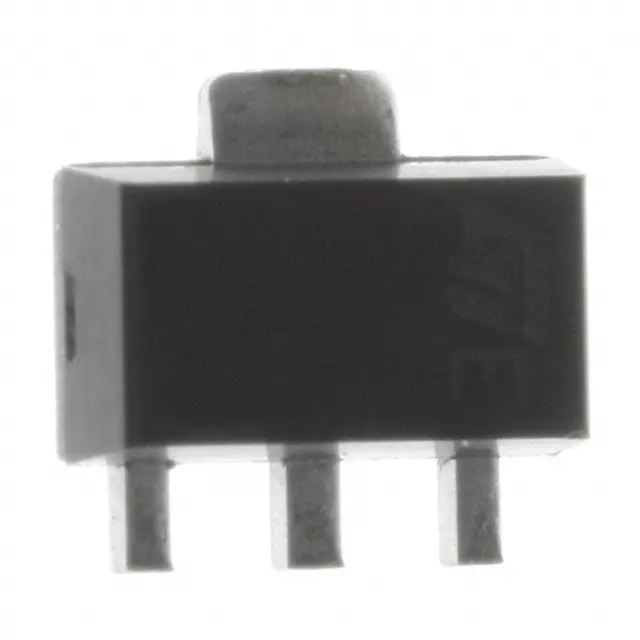

Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.1 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияЛинейные регуляторы
У поставщиков
276 828 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7,74 ₽
Сумма774,00 ₽
+ доплата 490,00 ₽
В наличии257 508 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 674 — 6,84 ₽ (−12%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии19 320 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 7,48 ₽
Заказ со склада «Склад 13» с этой позицией — 774,00 ₽. До заказа без доплаты не хватает 16 526,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 774,00 ₽
Описание
Линейный стабилизатор напряжения от STMicroelectronics. Обеспечивает стабильные 5 В при токе до 0.1 А в компактном корпусе SOT-89. Подходит для маломощных цепей в бытовой электронике и промышленной автоматике.
Технические характеристики
| Цоколевка | Pin1=OUT, Pin2=GND, Pin3=IN |
| Корпус | SOT-89 |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | Positive voltage regulator, 5V, 0.1A |
| Тип устройства | Positive voltage regulator |
| Артикул | L78L05ABUTR |
| Производитель | STMicroelectronics |
| Вых. напряжение | 5V |
| Падение напряжения | 1.7V |
| Рег. линии | 200mV max (8.5V to 20V, at 25°C, C grade reference) |
| Рег. нагрузки | 60mV max (1 to 100mA, at 25°C, C grade reference) |
| Макс. вх. напр. | 30V |
| Мин. входное напряжение | 7V |
| Ток покоя | 6mA |
| Ревизия даташита | Rev 21, September 2012 |
| Макс. вых. ток | 100mA |
| Макс. выходное напряжение | 5.4V |
| Мин. вых. напряжение | 4.6V |
| Защита | Thermal overload protection, short-circuit protection |
| Темп. хранения | -65 to 150°C |
| Тип выхода | фиксированный |
| Выходное напряжение шума | 40µV (10Hz to 100kHz) |
| Диап. вых. напр. | 4.8V to 5.2V at 25°C |
| Макс. ток покоя | 5.5mA at 125°C |
| Номин. вых. напр. | 5V |
| Типовое падение напряжения | 1.7V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Допуск вых. напр. | ±4% (AB grade) |
| Изменение тока покоя | 0.2mA |
| Подавление по питанию | 40 to 49dB at 120Hz |
| Ток покоя тип. | 6mA |
| Input voltage min operating | 7V |
| Требуемые внешние компоненты | Нет |
| Подавление по питанию мин. | 40dB |
| Описание (англ.) | Standard Regulator Pos 5V 0.1A 4-Pin(3+Tab) SOT-89 T/R |
| Рабочая температура перехода | -40 to 125°C |
| No external components required | Да |
| Тепловое сопр. переход-корпус | 15°C/W (max, typical for SOT-89) |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 55°C/W (max, with 6 cm² copper board heat-sink) |
| Номин. выходной ток, А | 0.1 |
| Полярность включения | положительная |
| Мин. входное напряжение, В | 7 |
| Макс. входное напряжение, В | 30 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 5 |
