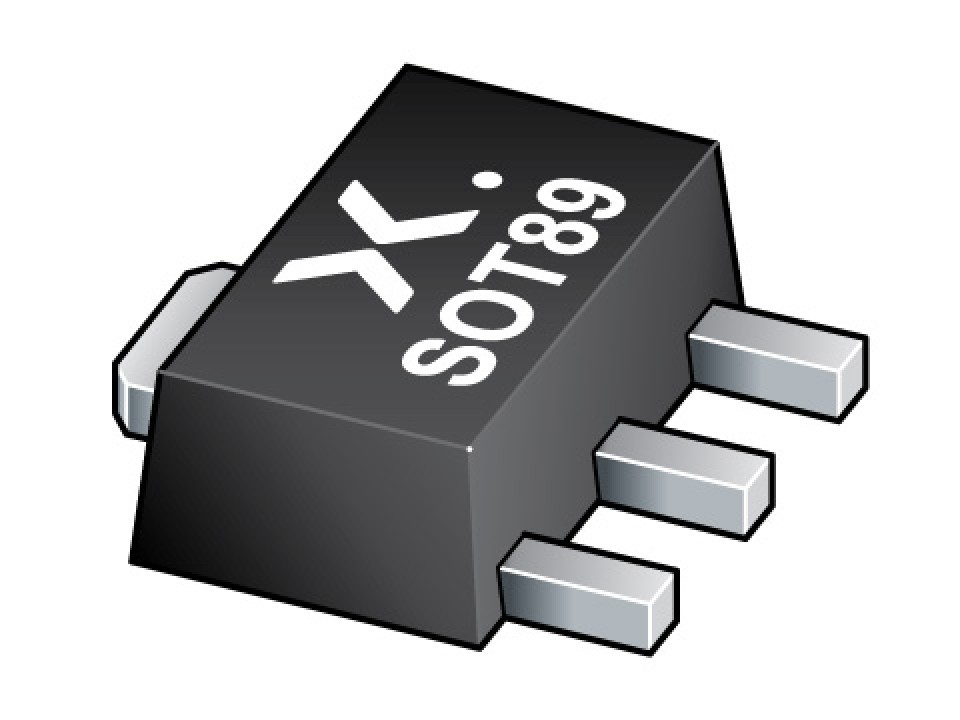

L78L05ABUTR, SOT89, Линейный регулятор, ST (арт. 210983)
У поставщика
ПроизводительST
КатегорияЛинейные регуляторы
У поставщиков
5 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:5 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,43 |
Описание
L78L05ABUTR — линейный стабилизатор напряжения от STMicroelectronics в компактном корпусе SOT-89. Обеспечивает фиксированное выходное напряжение 5 В с выходным током до 100 мА. Предназначен для питания низковольтных цепей в бытовой и промышленной электронике, отличается встроенной защитой от перегрузки по току и перегрева.
Технические характеристики
| Тип | Линейный регулятор |
| Ток | 100 мА |
| Корпус | SOT-89 |
| Особенности | Output current up to 100mA, Internal current limiting and thermal shutdown, Short-circuit protection, No external components required, Available in ±4% (A) or ±8% (C) tolerance |
| Тип монтажа | SMD |
| Описание | Positive voltage regulator, 5V output, ±4% tolerance, extended temperature range, SOT-89 package |
| Артикул | L78L05ABUTR |
| Применение | Local or on-card regulation, Elimination of noise and distribution problems, Zener diode/resistor replacement |
| Корпус | SOT89 |
| Монтаж | SMD |
| Вых. напряжение | Max: 5.2V; Min: 4.8V; Nominal: 5V; Допуск: ±4% |
| Падение напряжения | 2V |
| Рег. линии | 200mV (8.5V to 20V, TJ=25°C) |
| Рег. нагрузки | 60mV (1mA to 100mA, TJ=25°C) |
| Макс. вх. напр. | 30V |
| Ток покоя | 6mA |
| Макс. вых. ток | 100mA |
| Размеры упаковки | Ширина: 2.6mm (0.102in); Высота: 1.6mm (0.063in); Длина: 4.6mm (0.181in); Lead span: 2.3mm (0.091in) |
| Выходное напряжение шума | 40µV (B=10Hz to 100kHz, TJ=25°C) |
| Напряжение | 5 В |
| Supply voltage rejection | 49dB (typical, f=120Hz, TJ=25°C) |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C |
| Тепловое сопр. переход-корпус | 15°C/W (SOT-89) |
| Тепловое сопротивление переход-среда | 55°C/W (SOT-89, with 6cm² copper) |
