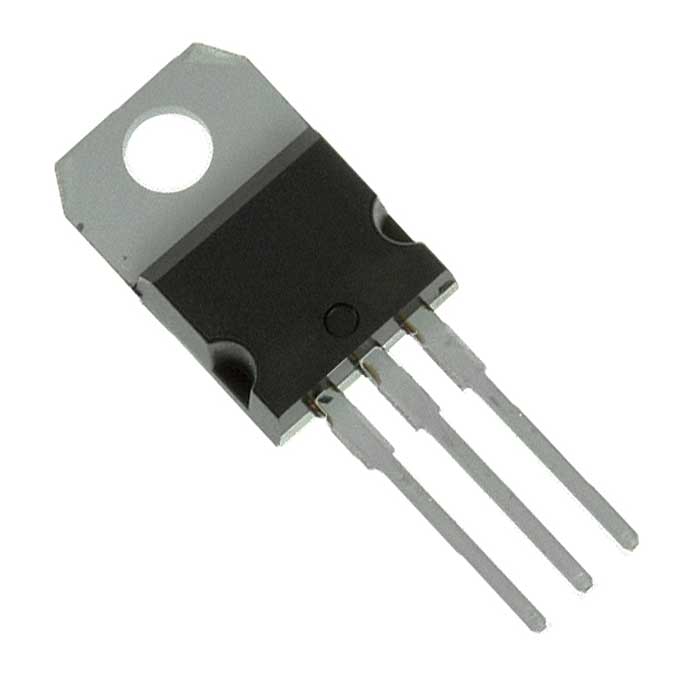

Микросхема L7812CV
У поставщика
У поставщиков
3 200 шт.
Цены поставщиков
Склад 15
В наличии:3 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 11,01 |
Описание
Линейный стабилизатор напряжения L7812CV от JSMSEMI выдаёт стабильные 12 В при токе до 1,2 А. Максимальное входное напряжение — 35 В, компонент выпускается в корпусе TO-220. Подходит для блоков питания промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | Three-terminal positive voltage regulator |
| Компонент | L7812CV |
| Производитель | JSMSEMI |

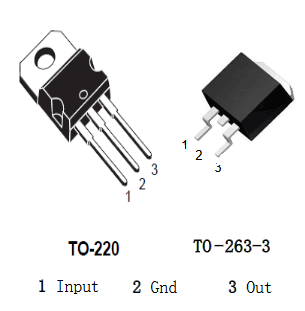

| Package to 220 | TO-220 |
| Package to 263 3 | TO-263-3 |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Вх. емкость | 0.33μF |
| Макс. вх. напр. | 35V |
| Макс. темп. перехода | 150°C |
| Температура перехода мин. | -55°C |
| Ток покоя | 6mA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | 0°C |
| Выходная емкость | 0.1μF |
| Макс. вых. ток | 1.2A |
| Макс. выходное напряжение | 12.6V |
| Мин. вых. напряжение | 11.4V |
| Output voltage typ | 12V |
| Типовое выходное напряжение | 12V |
| Защита от КЗ | Yes |
| Line regulation vi 16 22v | 50mV |
| Макс. ток КЗ | 1.2A |
| Short circuit current min | 0.75A |
| Short circuit current typ | 1.2A |
| Line regulation vi 14 5 30v | 100mV |
| Load regulation io 5ma 1 2a | 100mV |
| Тепловая защита | Yes |
| Output voltage at 25c 5ma 1a | { "max": "12.5V", "min": "11.5V", "typ": "12V" } |
| Input voltage recommended max | 27V |
| Input voltage recommended min | 15.5V |
| Load regulation io 250ma 750ma | 50mV |
| Output transition soa protection | Yes |
| Output voltage at 25c 5ma 1a 15w | { "max": "12.6V", "min": "11.4V", "typ": "12V" } |
| Quiescent current change per temp | 1.5mV/°C |
| Quiescent current change io 5ma 1a | 0.5mA |
| Quiescent current change vi 15 30v | 1mA |
