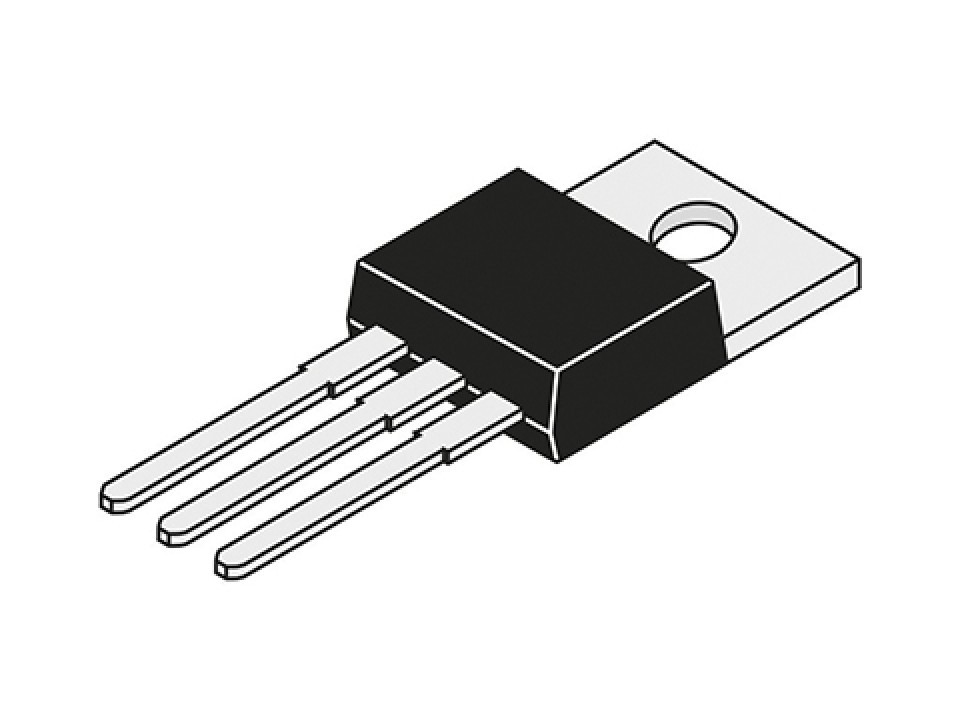

L7812 (+12V, 1,5A) TO-220 (ZH7812) стабилизатор напряжения ZH (арт. 188008)
У поставщика
ПроизводительZH
КатегорияЛинейные регуляторы
У поставщиков
49 897 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:49 897 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,97 |
Описание
L7812 — линейный стабилизатор напряжения на 12 В от производителя ZH. Модель обеспечивает выходной ток до 1,5 А и выполнена в стандартном корпусе TO-220. Предназначен для построения простых и надёжных источников питания в радиоэлектронных устройствах, где требуется стабилизированное напряжение 12 В.
Технические характеристики
| Цоколевка | 1: Input, 2: Ground, 3: Output |
| Серия | L7800 |
| Тип | Линейный стабилизатор |
| Ток | 1.5 А |
| Корпус | TO-220 |
| Тип монтажа | THT |
| Компонент | L7812 |
| Кол-во выводов | 3 |
| Корпус | TO-220 |
| Монтаж | Выводной |
| Макс. вх. напр. | 35V |
| Макс. вых. ток | 1.5A |
| Макс. регулировка линии | 120mV |
| Макс. регулировка нагрузки | 240mV |
| Защита | overheat, short_circuit, overvoltage, overcurrent, overpower |
| Ripple rejection min | 55dB |
| Напряжение | 12 В |
| Макс. ток покоя | 8mA |
| Номин. вых. напр. | 12V |
| Line regulation typical | 60mV |
| Типовая нагрузочная регулировка | 120mV |
| Макс. темп. перехода | 150°C |
| Ripple rejection typical | 60dB |
| Ток покоя тип. | 6mA |
| Диап. темп. хр. | -65°C to 150°C |
| Output voltage range l7812c | 11.5V to 12.5V |
| Output voltage range l7812ac | 11.75V to 12.25V |
| Input voltage recommended max | 30V |
| Input voltage recommended min | 14.5V |
| Output voltage tolerance l7812c | ±4% |
| Output voltage tolerance l7812ac | ±2% |
| Operating temperature range l78xxb | -45°C to 70°C |
| Power dissipation max with heatsink | 15W |
| Тепл. сопр. переход-корпус | 5°C/W |
| Operating temperature range l78xxac c | -10°C to 70°C |
| Power dissipation max without heatsink | 1.5W |
| Термосопротивление переход-среда | 65°C/W |
