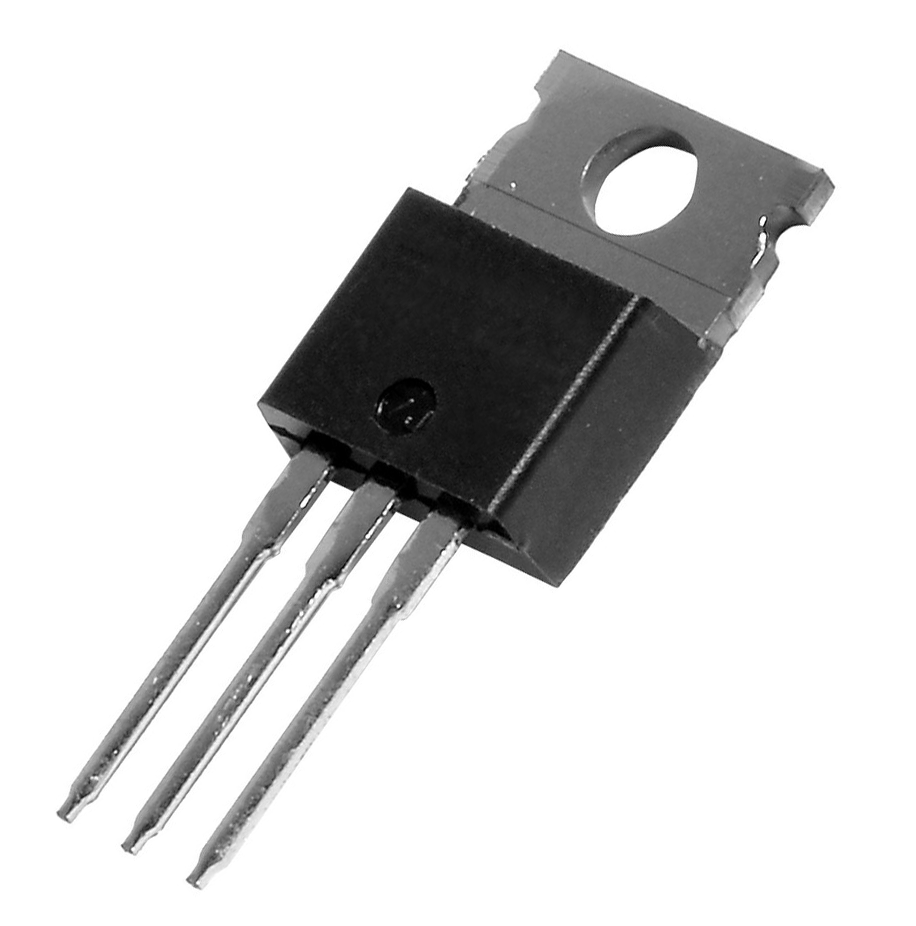

Микросхема L7809ABV
У поставщика
У поставщиков
6 шт.
Цены поставщиков
Склад 7
В наличии:6 шт
Цена по запросуОписание
Микросхема L7809ABV от STMicroelectronics — линейный стабилизатор напряжения с выходом на 9 В. Работает при входном напряжении до 25 В и выдает ток до 1,5 А, установка в корпус TO-220 для монтажа в отверстия. Подходит для питания микроконтроллеров и аналоговых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Артикул | L7809ABV |
| Производитель | STMicroelectronics |
| Тип упаковки | TO-220 |
| Тип монтажа | THT |
| Тип компонента | linear_voltage_regulator |
| Падение напряжения | 2V |
| Рег. линии | 15mV (typical) |
| Рег. нагрузки | 30mV (typical) |
| Package variant | single gauge |
| Выходное сопротивление | 18mΩ |
| Макс. вх. напр. | 25V |
| Мин. входное напряжение | 10.6V |
| Макс. вых. ток | 1.5A |
| Макс. выходное напряжение | 9.35V |
| Мин. вых. напряжение | 8.65V |
| Выходное напряжение шума | 10µV/VO |
| Output voltage drift | -0.8mV/°C |
| Макс. ток покоя | 6mA |
| Ток КЗ | 0.2A |
| Номин. вых. напр. | 9V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Допуск вых. напр. | ±3.5% |
| Защита от КЗ | yes |
| Supply voltage rejection | 61dB |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Ток покоя тип. | 4.3mA |
| Short circuit peak current | 2.2A |
| Тепловая защита | yes |
| Output transition SOA protection | yes |
| Тепловое сопр. переход-корпус | 5°C/W |
| Тепловое сопротивление переход-среда | 50°C/W |
