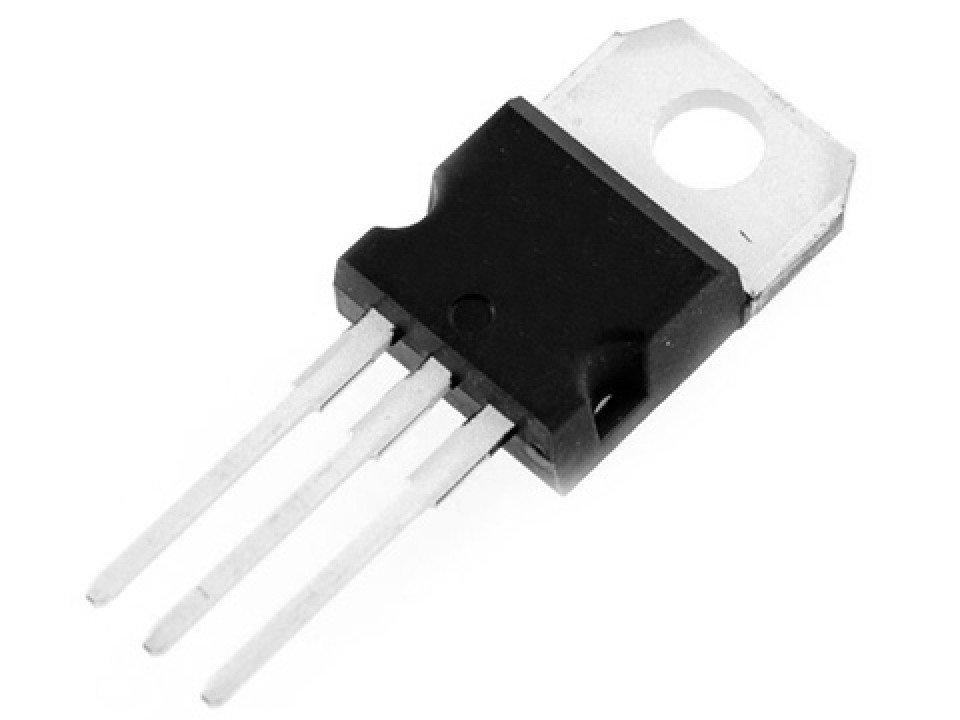

L7805CV, TO-220, Линейный регулятор, ST (арт. 210980)
У поставщика
ПроизводительST
КатегорияЛинейные регуляторы
У поставщиков
1 890 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:1 890 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,09 |
Описание
L7805CV — линейный стабилизатор напряжения от STMicroelectronics в корпусе TO-220. Обеспечивает фиксированное выходное напряжение 5 В с выходным током до 1,5 А. Оснащён встроенной защитой от перегрева и короткого замыкания, что делает его надёжным решением для питания цифровых схем и микроконтроллеров.
Технические характеристики
| Тип | Линейный регулятор |
| Ток, А | 1.5 А |
| Корпус | TO-220 |
| Функция | Positive voltage regulator |
| Тип монтажа | Выводной |
| Выходной шум | 10 µV/VO |
| Вых. напряжение | 5V |
| Падение напряжения | 2V at 1A |
| Рег. линии | 2mV typical (VI=8-12V, TJ=25°C) |
| Рег. нагрузки | 25mV typical (IO=5mA to 1A) |
| Подавление пульсаций | 68dB at 120Hz |
| Макс. вх. напр. | 35V |
| Output resistance | 17mΩ at 1kHz |
| Ток покоя | 4.3mA typical |
| Макс. вых. ток | 1.5A |
| Защита | Thermal overload, short circuit, safe area protection |
| Мин. ток нагр. | 5mA |
| Напряжение, В | 5 В |
| Ток КЗ | 0.2A |
| Типовой выходной ток | 1A |
| Темп. коэф. | -1.1 mV/°C |
| Допуск вых. напр. | ±2% (A version) |
| Output current limit type | Internal current limiting |
| Диап. темп. хр. | -65 to 150°C |
| Peak short circuit current | 2.2A |
| Диап. раб. темп. | 0 to 125°C |
| Тепловое сопр. переход-корпус | 5°C/W |
| Тепловое сопротивление переход-среда | 50°C/W |
