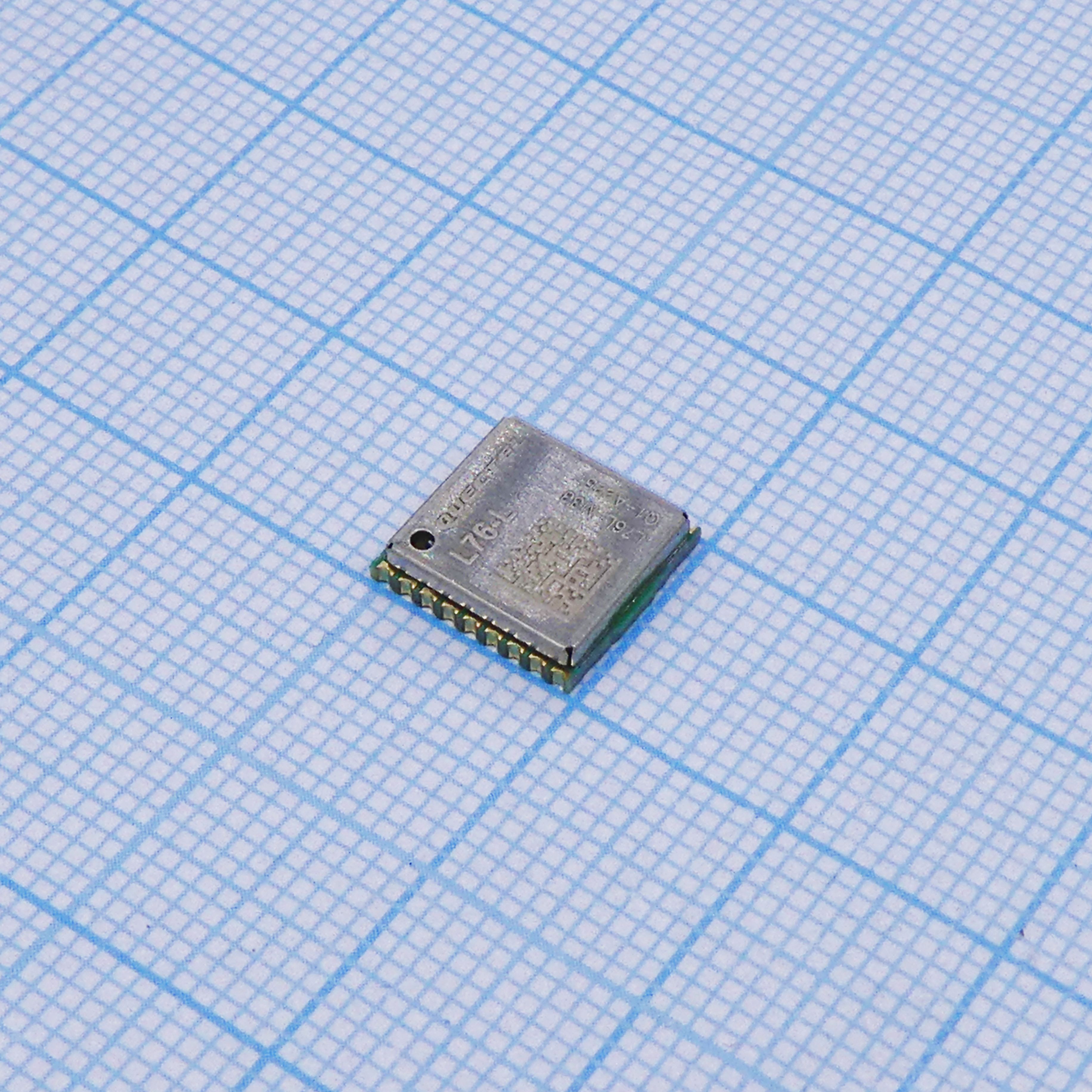

Электронный модуль L76L-M33
У поставщика
У поставщиков
1 357 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:1 357 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 958,82 |
| от 10 | 919,86 |
| от 19 | 893,80 |
| от 37 | 870,87 |
| от 74 | 855,37 |
Описание
Модуль QUECTEL L76L-M33 — это компактное устройство для приёма сигналов спутниковых навигационных систем. Поддерживает одновременную работу с GPS, ГЛОНАСС и другими системами, обеспечивая точное позиционирование. Отличается низким энергопотреблением и малыми габаритами. Применяется в трекерах, носимой электронике и системах мониторинга транспорта.
Технические характеристики
| Тип | Электронные устройства |
| Вес | Approx. 0.6g |
| Корпус | L76 Series |
| Protocol | BeiDou, Galileo, GLONASS, GPS, GNSS |
| Особенности | EASY™ Technology, AlwaysLocate™, LOCUS logger, Anti-Jamming, Multi-tone Active Interference Canceller, DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN) |
| Тип монтажа | SMD |
| Data Rate | 921.6kbps |
| Frequency | 1.561GHz, 1.575GHz, 1.602GHz |
| Частота | 1575.42MHz |
| Protocols | NMEA 0183, PMTK |
| Размеры | 10.1 x 9.7 x 2.5mm |
| Io voltage | 2.7V ~ 2.9V |
| Sensitivity | -165dBm |
| Update rate | 1Hz (default), up to 10Hz |
| Antenna Type | Antenna Not Included |
| Antenna type | активный или пассивный |
| Channels prn | 210 |
| Gnss systems | GPS, GLONASS, QZSS |
| Max altitude | 18000m |
| Max velocity | 515m/s |
| Power supply | 2.8V ~ 4.3V |
| Mounting Type | Surface Mount |
| Antenna power | External or Internal VCC_RF |
| Receiver type | GNSS |
| Package / Case | 18-SMD Module |
| Соотв. RoHS | Да |
| Ttff hot start | <1s |
| Timing accuracy | 10ns |
| Voltage - Supply | 2.8V ~ 4.3V |
| Max acceleration | 4G |
| Описание | RF TXRX MODULE NAVIGATION SMD |
| Serial Interfaces | I2C, UART |
| Channels tracking | 33 |
| Последовательные интерфейсы | UART: Adjustable 4800~115200 bps, Default: 9600bps |
| Velocity accuracy | <0.1m/s |
| RF Family/Standard | Navigation |
| Utilized IC / Part | MT3333 |
| Power tracking gps | 15mA |
| Reacquisition time | <1s |
| Backup mode current | 7uA |
| Темп. хранения | -45°C to +125°C |
| DigiKey Programmable | Not Verified |
| Channels acquisition | 99 |
| Sensitivity tracking | -165dBm |
| Standby mode current | 500uA |
| Operating Temperature | -40°C ~ 85°C |
| Acceleration accuracy | 0.1m/s² |
| Раб. температура | -40°C to +85°C |
| Power acquisition gps | 21mA |
| Sensitivity acquisition | -148dBm |
| Power saving alwayslocate | Typ. 2.6mA |
| Sensitivity reacquisition | -160dBm |
| Ttff cold start with easy | <15s |
| Ttff warm start with easy | <5s |
| Power tracking gps glonass | 18mA |
| Horizontal position accuracy | <2.5m CEP |
| Ttff cold start without easy | <35s |
| Ttff warm start without easy | <30s |
| Power acquisition gps glonass | 25mA |
