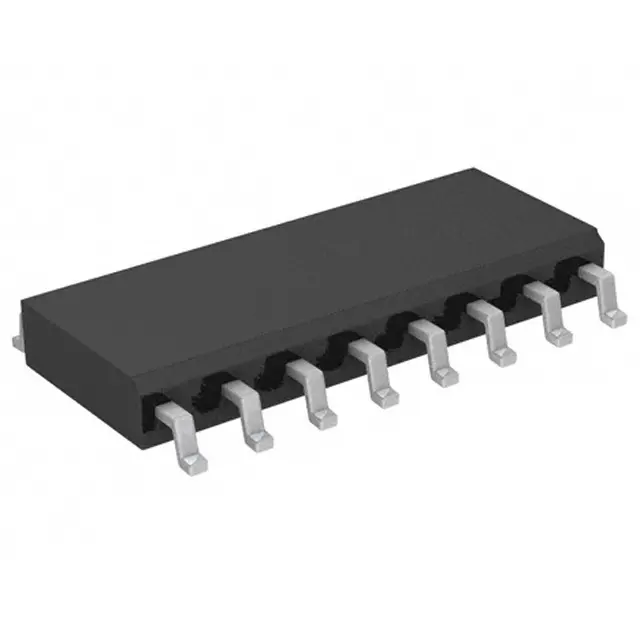

ШИМ-контроллер L6599ATDTR
У поставщика
ПроизводительSTMicroelectronics
КатегорияШИМ-контроллеры
У поставщиков
500 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт99,76 ₽
Сумма997,60 ₽
+ доплата 490,00 ₽
В наличии500 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 22 — 92,68 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 997,60 ₽. До заказа без доплаты не хватает 16 302,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 997,60 ₽
Описание
ШИМ-контроллер L6599ATDTR от STMicroelectronics предназначен для управления резонансными преобразователями. Микросхема выпускается в компактном корпусе SO-16 и рассчитана на рабочий диапазон температур от -40°C до +125°C. Применяется в блоках питания для промышленной автоматики и бытовой электроники.
Технические характеристики
| Дата | June 2017 |
| Pages | 32 |
| Корпус | SO-16 |
| Особенности | Burst mode: at light load; Рабочий цикл: 50%; Ocp levels: two-level: frequency-shift and latched shutdown; Плавный пуск: non-linear, monotonic output voltage rise; Тип управления: variable frequency control of resonant half bridge; Pfc interface: Да; Uvlo pull down: Да; Bootstrap diode: integrated; Темп. диапазон: extreme temperature ranges guaranteed; Brownout protection: Да; High dv dt immunity: Да; Oscillator accuracy: high accuracy; Latched disable input: Да; Макс. рабочая частота: 500kHz; Gate driver current low side: -300/700mA; Gate driver current high side: -300/700mA; High side gate driver voltage: 600V rail compatible; Power on off sequencing input: Да |
| Тип монтажа | SMD |
| Ревизия | DocID15534 Rev 8 |
| Упаковка | лента и катушка |
| Код заказа | L6599ATDTR |
| Описание | Improved high voltage resonant controller |
| Применение | LCD and PDP TV, Desktop PC, entry-level server, Telecom SMPS, High efficiency industrial SMPS, AC-DC adapter, open frame SMPS |
| Thermal data | |
| Application information | Генератор: Да; Плавный пуск: Да; Latched shutdown: Да; Bootstrap section: Да; Current sense ocp olp: Да; Line sensing function: Да; No load light load operation: Да |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Предельные значения | |
| Электрические характеристики | |
| Описание (англ.) | RESONANT CONVRTR CTRLR 16SOIC |
| Рабочая температура | -40°C ~ 125°C |
