Документация
ШИМ контроллер 58.2кГц...61.8кГц/240кГц...260кГц
У поставщика
ПроизводительSTMicroelectronics
КатегорияШИМ-контроллеры
У поставщиков
410 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт78,75 ₽
Сумма787,50 ₽
+ доплата 490,00 ₽
В наличии410 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 50 — 73,40 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 787,50 ₽. До заказа без доплаты не хватает 16 512,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 787,50 ₽
Описание

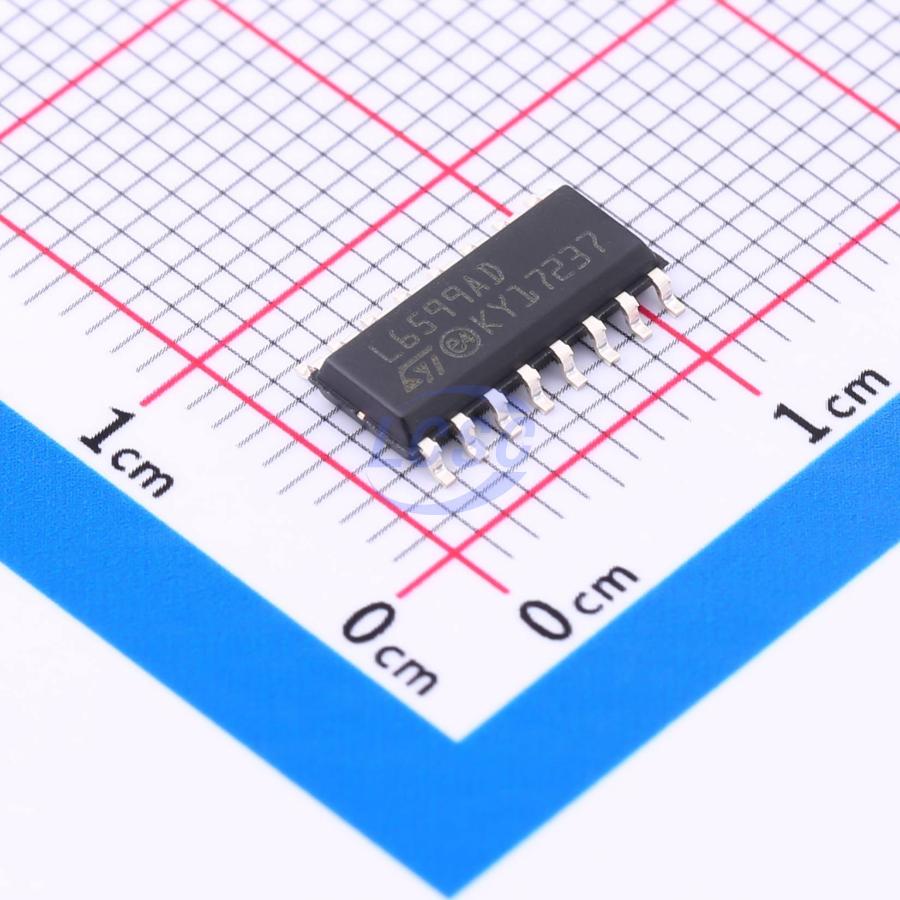

ШИМ-контроллер L6599ADTR от STMicroelectronics выполнен в корпусе SO-16. Работает в двух частотных диапазонах: 58,2–61,8 кГц и 240–260 кГц, поддерживает режим мягкого переключения. Применяется в резонансных источниках питания и промышленной автоматике.
Технические характеристики
| Корпус | SO16N |
| Особенности | 50% duty cycle, variable frequency control of resonant half bridge, High-accuracy oscillator, Up to 500 kHz operating frequency, Two-level OCP: frequency-shift and latched shutdown, Interface with PFC controller, Latched disable input, Burst mode operation at light load, Input for power-ON/OFF sequencing or brownout protection, Non-linear soft-start for monotonic output voltage rise, 600 V-rail compatible high-side gate driver with integrated bootstrap diode and high dv/dt immunity, -300/800 mA high-side and low-side gate drivers with UVLO pull-down |
| Тип монтажа | SMD |
| Упаковка | лента и катушка |
| Размеры | So16n: Шаг: 1.27mm; Ширина: 4.0mm (typical); Высота: 1.75mm (max); Длина: 10.0mm (typical) |
| Описание | Improved high-voltage resonant controller |
| Прочие характеристики | Uvlo pulldown: Да; Bootstrap integrated: Да; Gate driver source sink: -300mA/800mA; High side voltage rating: 600V |
| Артикул | L6599ADTR |
| Применение | LCD and PDP TV, Desktop PC, entry-level server, Telecom SMPS, High efficiency industrial SMPS, AC-DC adapter, open frame SMPS |
| Thermal data | Тепловое сопротивление переход-среда: не указано |
| Темп. диапазон | Хранение: -55°C to 150°C; Operating: -40°C to 150°C (junction) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Предельные значения | Gate drive current: -300/800mA; Напряжение питания Vcc: 16V (max); Рабочая частота: 500kHz (max); Темп. хранения: -55°C to 150°C; Темп. перехода: 150°C (max); High side floating voltage: 600V (max) |
| Электрические характеристики | Мёртвое время: не указано; Ocp threshold: не указано; Порог UVLO: не указано; Время мягкого пуска: Программируемый; Ток покоя: не указано; Диапазон питания: не указано; Диапазон частоты генератора: не указано |
| Описание (англ.) | Soft Sw PWM Controller 58.2kHz to 61.8kHz/240kHz to 260kHz |
