Документация
ИС коррекции коэффициента мощности
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
7 834 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:5 339 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,26 |
| от 129 | 47,77 |
| от 257 | 45,44 |
| от 514 | 43,39 |
| от 1 028 | 42,01 |
Склад 38
В наличии:2 495 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,08 |
Описание

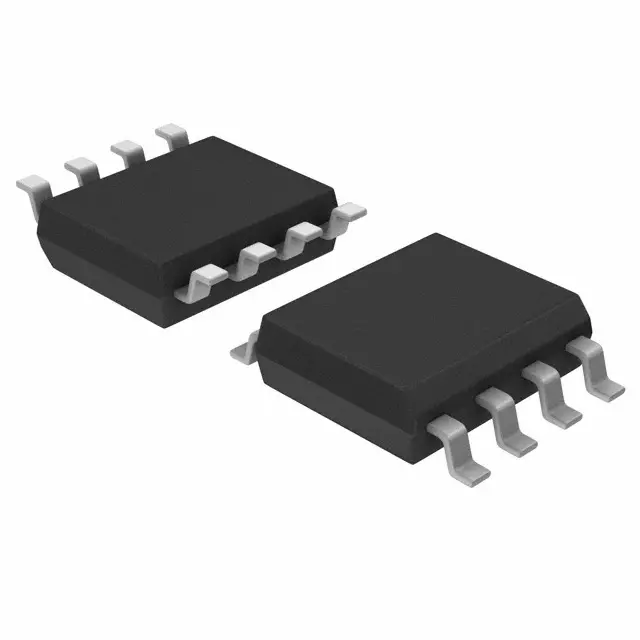

Микросхема коррекции коэффициента мощности от STMicroelectronics. Работает в переходном режиме, выпускается в компактном корпусе SO-8. Предназначена для повышения энергоэффективности в импульсных источниках питания и LED-драйверах.
Технические характеристики
| Корпус | SO-8 |
| Особенности | Proprietary multiplier design for minimum THD, Very accurate adjustable output overvoltage protection, Ultra-low (30µA) Start-up current, Low (2.5mA) quiescent current, Digital leading-edge blanking on current sense, Disable function on E/A input, 1% internal reference voltage, -600/+800mA totem pole gate driver with active pull-down during UVLO and voltage clamp, DIP-8/SO-8 packages |
| Тип монтажа | SMD |
| Упаковка | Tape & Reel |
| Кол-во выводов | 8 |
| Описание | Transition-mode PFC controller |
| Артикул | L6562ADTR |
| Применение | PFC pre-regulators for IEC61000-3-2 compliant SMPS (Flat TV, monitors, desktop PC, games), HI-END AC-DC adapter/charger up to 400W, Electronic ballast, Entry level server & web server |
| Hysteresis min | 2.2V |
| Hysteresis typ | 2.8V |
| Zcd max current | ±10mA |
| Макс. U стабилитрона | 28V |
| Мин. U стабилитрона | 22.5V |
| Zener voltage typ | 25V |
| Макс. регулировка линии | 5mV |
| Стаб. по линии тип. | 2mV |
| Multiplier gain max | 0.44V |
| Multiplier gain min | 0.32V |
| Multiplier gain typ | 0.38V |
| Startup current max | 60µA |
| Startup current typ | 30µA |
| Ic supply voltage max | Self-limited |
| Макс. ток покоя | 3.75mA |
| Ток покоя тип. | 2.5mA |
| Turn on threshold max | 13.3V |
| Turn on threshold min | 11.7V |
| Turn on threshold typ | 12.5V |
| Turn off threshold max | 10.5V |
| Turn off threshold min | 9.5V |
| Turn off threshold typ | 10V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Gate driver sink current | 800mA |
| Ovp quiescent current max | 2.2mA |
| Ovp quiescent current typ | 1.7mA |
| Error amp sink current min | 2.5mA |
| Error amp sink current typ | 4.5mA |
| Error amp voltage gain min | 60dB |
| Error amp voltage gain typ | 80dB |
| Gate driver source current | 600mA |
| Comp upper clamp voltage max | 6V |
| Comp upper clamp voltage min | 5.3V |
| Comp upper clamp voltage typ | 5.7V |
| Error amp source current max | -5mA |
| Error amp source current min | -2mA |
| Error amp source current typ | -3.5mA |
| Gate driver high level clamp | 12V |
| Operating supply current max | 5mA |
| Operating supply current typ | 3.5mA |
| Operating supply voltage max | 22.5V |
| Operating supply voltage min | 10.5V |
| Power dissipation at 50c so8 | 0.65W |
| Описание (англ.) | Power factor correction IC |
| Power dissipation at 50c dip8 | 1W |
| Output totem pole peak current | Self-limited |
| Voltage feedback threshold max | 2.525V |
| Voltage feedback threshold min | 2.475V |
| Voltage feedback threshold typ | 2.5V |
| Internal reference voltage temp | 25°C |
| Multiplier output max slope min | 1V/V |
| Multiplier output max slope typ | 1.1V/V |
| Error amp gain bandwidth product | 1MHz |
| Error amp input bias current max | -1µA |
| Analog inputs outputs voltage max | 8V |
| Analog inputs outputs voltage min | -0.3V |
| Multiplier input bias current max | -1µA |
| Junction temperature operating max | 150°C |
| Junction temperature operating min | -40°C |
| Current sense leading edge blanking | 200ns |
| Internal reference voltage accuracy | 1% |
| Multiplier linear operation range max | 3V |
| Multiplier linear operation range min | 0V |
| Voltage feedback threshold over temp max | 2.545V |
| Voltage feedback threshold over temp min | 2.455V |
| Thermal resistance junction to ambient so8 | 150°C/W |
| Thermal resistance junction to ambient dip8 | 100°C/W |
